1. USB bedrade barcodescanner om 1D, 2D codes vast te leggen op labels, papier, mobiele telefoon of computer.
2. Zeer efficiënte herkenning en hoge uploadsnelheid voor het verbeteren van uw werkefficiëntie.
3. Met zoemer om u eraan te herinneren of het scannen succesvol is of niet.
4. Compatibel met USB- en UART-interface.
5. Meer dan 180 configureerbare opties
6. Macro-ondersteuning om een string in de barcode te vervangen door een andere
7. Programmeerbare preambule, postambule en terminatiestrings
8. Superieure leesprestaties met behulp van geavanceerde decodeeralgoritmen
9. Wereldwijde multi-code lezing.
Specificaties
|
Scanprestaties
|
Scanmodus
|
640*480 CMOS
|
|
Verlichting
|
Wit LED
|
|
Omgevingslicht
|
Zachte witte LED
|
|
Lees Code
Type
|
2D
|
QR Code, Data Matrix, PDF417,Aztec,Micro QR,Micro PDF417
|
|
1D
|
EAN,UPC,Code 39,Code 93,Code 128,UCC/EAN 128, Codabar,
|
|
Interleaved 2 of 5, ITF-6,ITF-14,ISBN,ISSN, MSI-Plessey
|
|
GS1 Databar ,Code 11,Industrial 25,
|
|
Standard 25,Plessey, Matrix 2 of 5
|
|
Nauwkeurigheid van het lezen
|
≥4mil
|
|
Scherptediepte
|
EAN-13
|
50mm-200mm (13mil)
|
|
|
Code 39
|
40mm-90mm (5mil 10 bytes)
|
|
QR Code
|
25mm-200mm (20mil 16 bytes)
|
|
Data Marix
|
50mm-90mm (10mil 20 bytes)
|
|
PDF417
|
30mm-130mm (6.67mil 7 bytes)
|
|
Contrast
|
≥25%
|
|
Scanningshoek
|
Kruisingshoek 360°,Elevatie ± 55°
Afbuigingshoek ± 55°
|
|
Kijkhoek
|
Horizontaal:47° Verticaal:36°
|
|
Mechanisch/
Elektrische parameters
|
Interface
|
TTL-232 , USB (HID-KBW, Virtuele seriële poort)
|
|

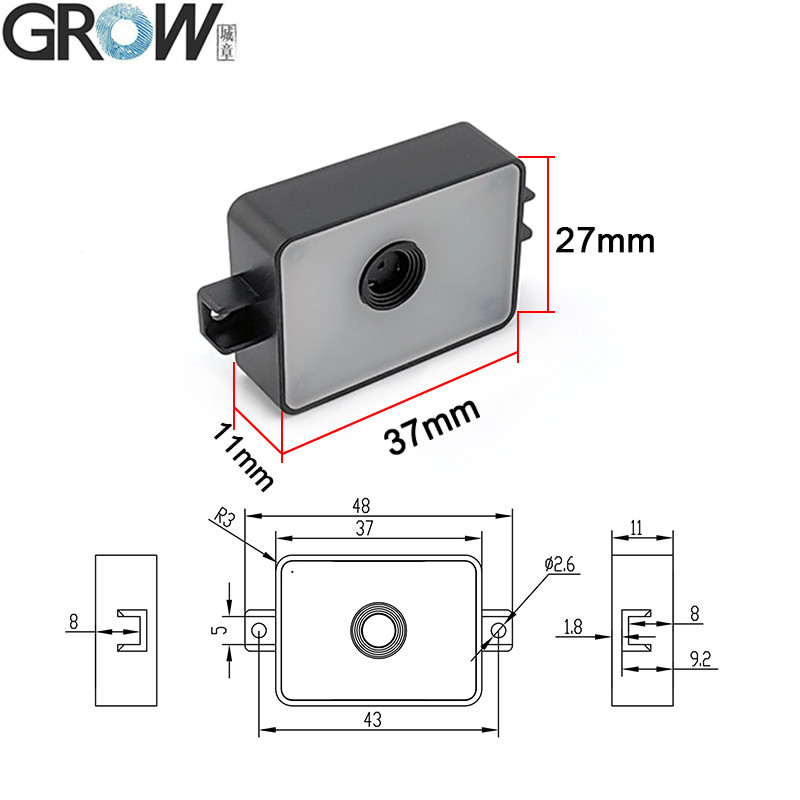

Afmeting
|
48(B)*27.5(D)*14(H)mm
|
|
Bedrijfsspanning
|
DC 5 V
|
|
Bedrijfsstroom
|
180mA
|
|
Stand-bystroom
|
USB:50mA; TTL:10mA
|
|
Omgevingsparameters
|
Bedrijfstemperatuur
|
-20ºC~+50ºC
|
|
Opslagtemperatuur
|
-40ºC~+70ºC
|
|
Bedrijfsvochtigheid
|
5%~95%(Niet-condenserend)
|
|
Omgevingslicht
|
0~100000LUX
|
Bestanden
·Verstrek Gebruikershandleiding
De werking van scanmodules onthullen
Stel je voor dat de scanmodule als een superoog is, en de workflow is als volgt:
Ten eerste gebruikt het een lichtbron (zoals een laser of LED-licht) om het item dat u wilt scannen te verlichten, en deze lichtbron wordt geselecteerd op basis van verschillende scanbehoeften. Dit proces is als het aanzetten van een zaklamp in het donker, die de weg vooruit verlicht.
Wanneer licht een object raakt, zal het terugkaatsen en worden opgevangen door de lens in de scanmodule. Deze lens is als een kleine vergrootglas, die het gereflecteerde licht concentreert tot een helder beeld. De kwaliteit van een beeld hangt af van de kwaliteit van de lens en de instelling van de brandpuntsafstand.
Vervolgens verscheen een magische component genaamd een beeldsensor. Het is als een vertaler, die beelden omzet in elektrische signalen. Deze sensor kan een charge-coupled device (CCD) of een complementary metal oxide semiconductor (CMOS) zijn, die beide zeer bedreven zijn in het omzetten van optische signalen in elektrische signalen.
Het elektrische signaal wordt vervolgens naar de decodeerchip gestuurd voor verdere verwerking. De decodeerchip is als een geluidstechnicus, die het elektrische signaal versterkt, ruis verwijdert en het vervolgens omzet in een digitaal signaal. Op deze manier worden de gegevens zowel helder als betrouwbaar.
Deze digitale signalen worden vervolgens naar de hoofdcontrolekaart gestuurd, die fungeert als de hersenen van de scanmodule, verantwoordelijk voor het verwerken van gegevens en het besturen van andere delen van de module. De hoofdcontrolekaart kan via verschillende interfaces worden aangesloten op computers of andere apparaten om verwerkte gegevens te verzenden.
Voordat de gegevens worden verzonden, ondergaat de hoofdcontrolekaart ook een "fysiek onderzoek", namelijk gegevensverificatie. Het zal verschillende methoden gebruiken, zoals pariteitscontrole of CRC, om de nauwkeurigheid van de gegevens te waarborgen. Als er fouten worden gevonden, worden deze onmiddellijk gecorrigeerd.
Ten slotte kunnen de gegevens die laag voor laag zijn gefilterd en verwerkt, worden uitgevoerd. Ze worden meestal via interfaces naar computers of andere apparaten verzonden voor verdere analyse, identificatie, opslag of andere toepassingen.
Simpel gezegd, de scanmodule zet het beeld van een object om in een digitaal signaal via optische apparatuur, voert vervolgens een reeks verwerkingen en toepassingen uit en geeft uiteindelijk het resultaat weer. Dit proces kan worden bestuurd en gecontroleerd via computers of andere apparaten, waardoor het scannen meer geautomatiseerd en intelligent wordt.
