Beschrijving
1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stroomvoorziening
|
DC 3,3 V
|
DC 5V
|
DC 3,3 V
|
UART:
DC 3,3 V
USB:DC 5V
|
DC 3,3 V
|
|
Sensorarray
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Fingerafdrukcapaciteit
|
200
|
200
|
200
|
1500
|
150
|
|
Grootte
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Verbinding
|
SH 1,0 mm 6 pin
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|

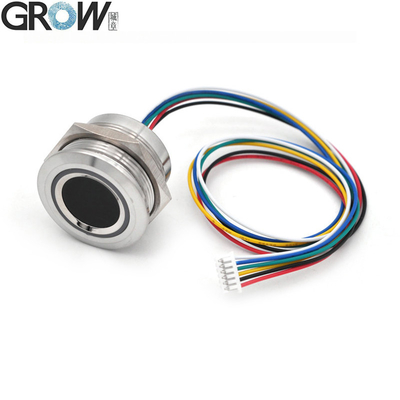

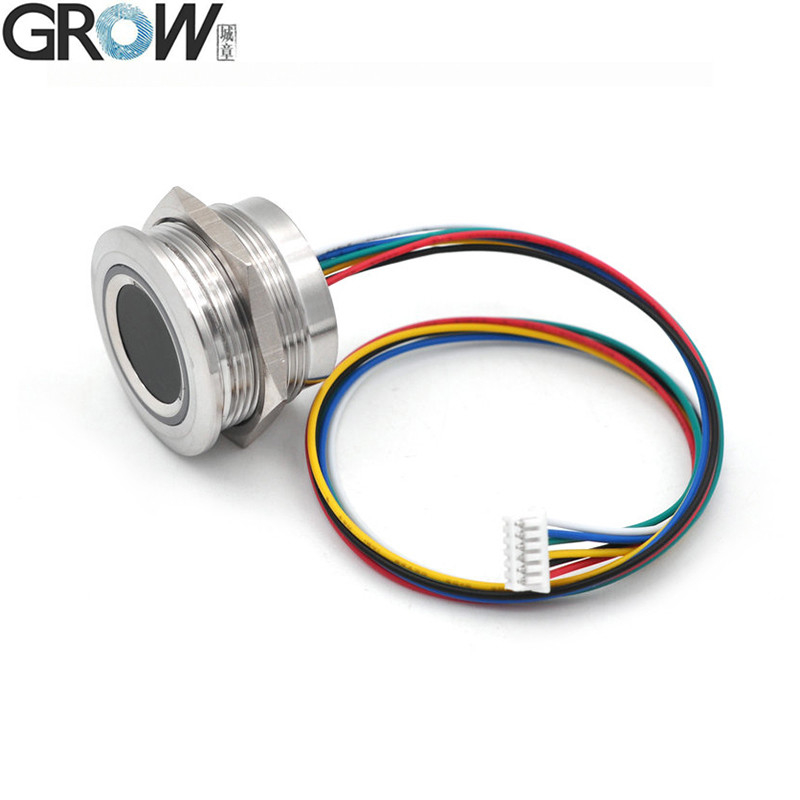

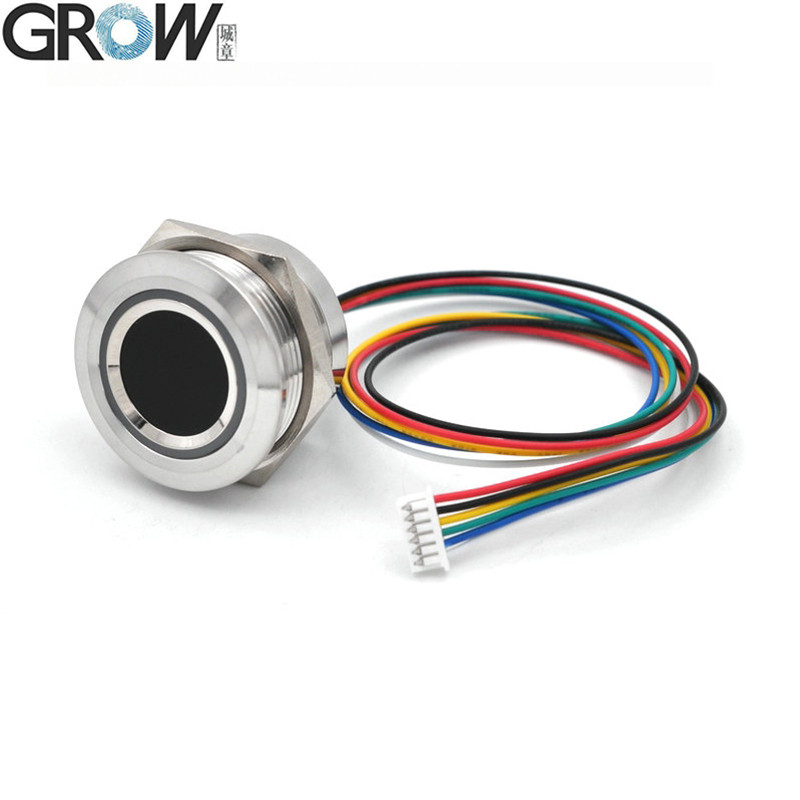

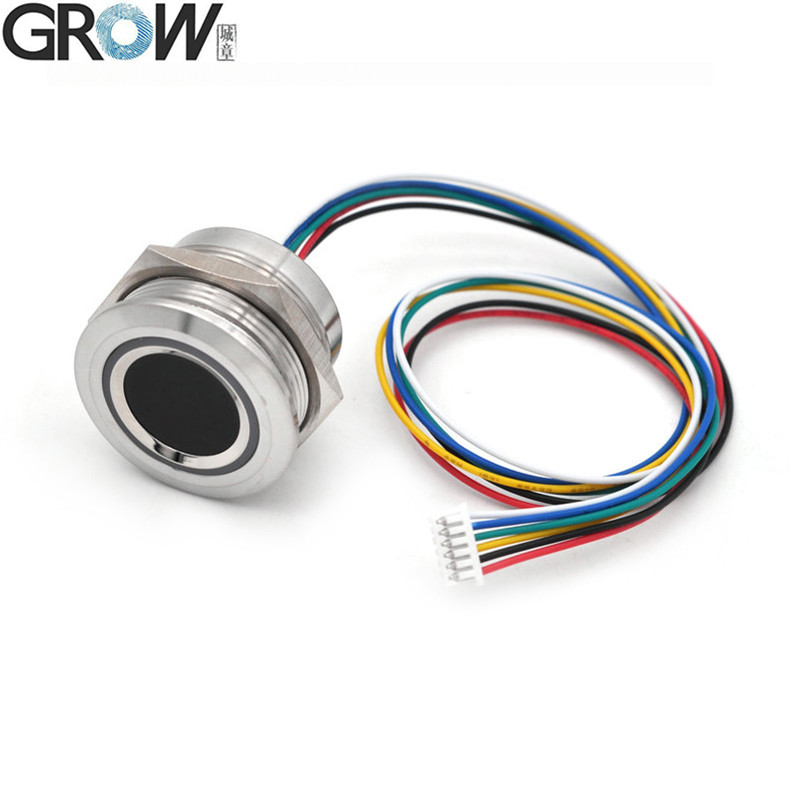

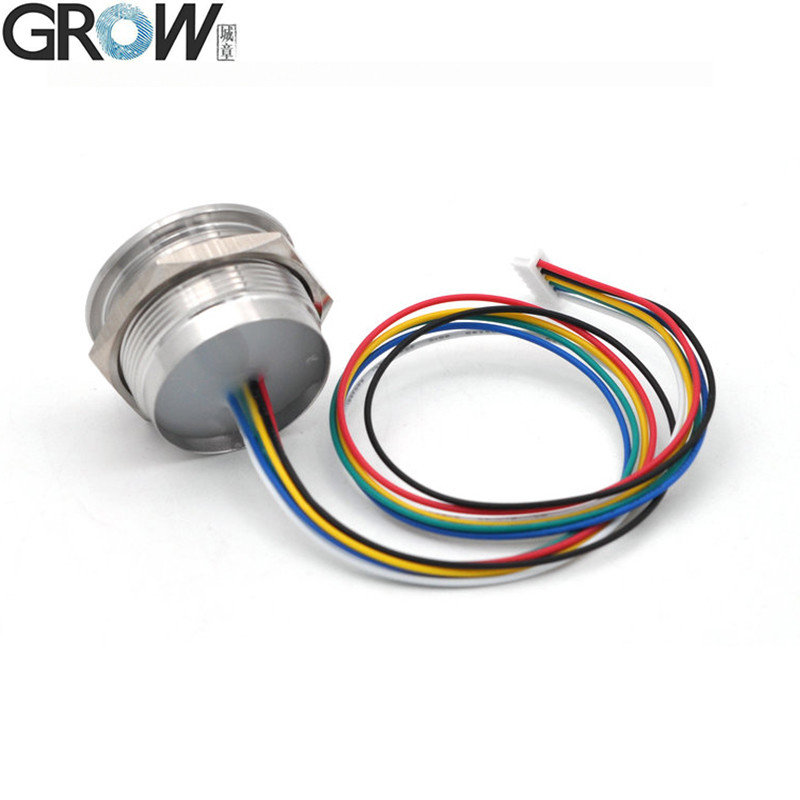

R503-5V Specificaties
|
Model
|
R503-5V
|
|
Type
|
Capacitatieve vingerafdrukmodule
|
|
Interface
|
UART ((TTL)
|
|
Resolutie
|
508 DPI
|
|
Spanning
|
DC 5V
|
|
Fingerafdrukcapaciteit
|
200
|
|
Sensorarray
|
192 x 192 pixels
|
|
Werkstroom
|
20 mA
|
|
Standby-stroom
|
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
|
|
Externe afmeting van de vingerafdrukmodule
|
Diameter 28 (mm)
|
|
Inwendige afmetingen van de vingerafdrukmodule
|
Diameter 25 (mm) (M25)
|
|
Hoogte van de vingerafdrukmodule
|
19 mm
|
|
Effectief verzamelgebied
|
Diameter 15,5 (mm)
|
|

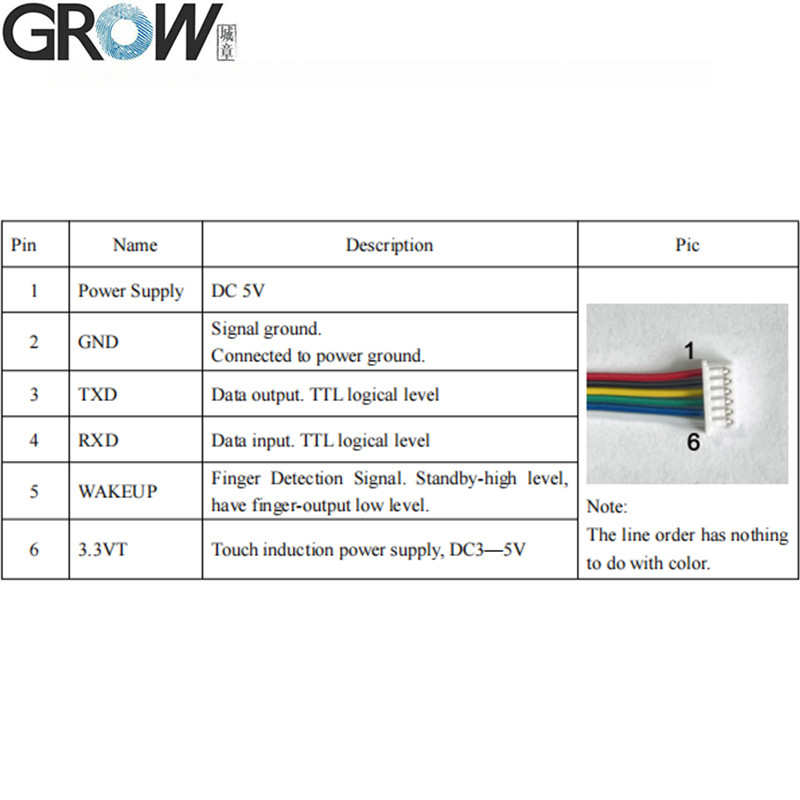

Verbinding
|
MX1.25-6Pin
|
|
LED-controle
|
- Jawel.
|
|
LED-kleur
|
RGB
|
|
Scansnelheid
|
< 0,2 seconde
|
|
Verificatiesnelheid
|
< 0,3 seconde
|
|
Matching methode
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
VAR
|
≤ 0,001%
|
|
Werkomgeving
|
-20C --- 60C
|
|
Werkvochtigheid
|
10-85%
|
|
Antistatische capaciteit
|
15 kV
|
|
Intensiteit van de slijtvastheid
|
1 miljoen keer
|
|
Communicatie baudrate (UART):
|
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)
|
Opmerking:
1. R503-5V: IP65 waterdicht

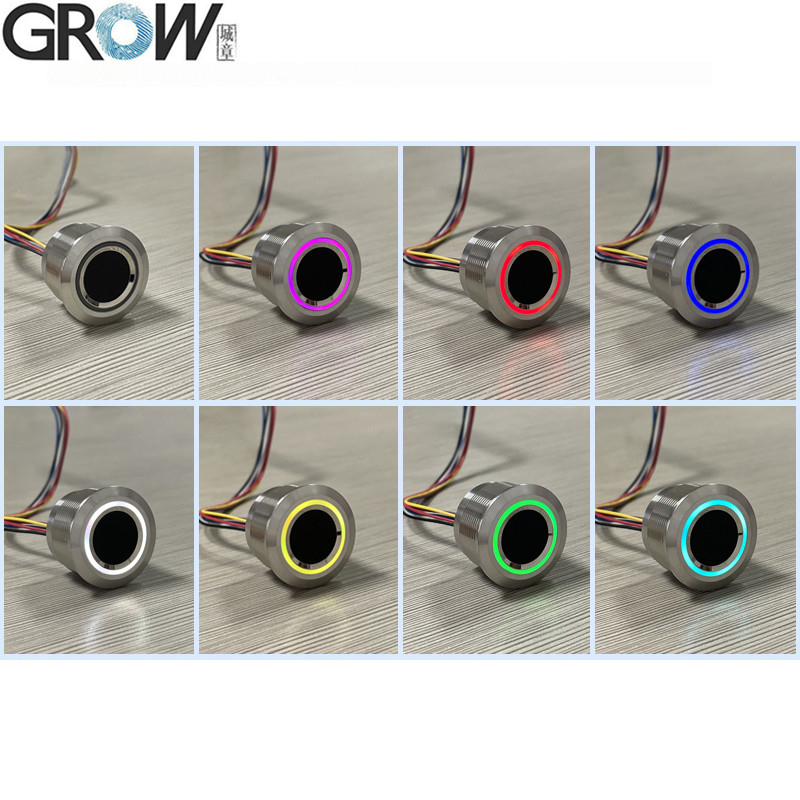

2. RGB LED kleur, hebben 7 kleuren die kunnen worden bestuurd door opdracht.
3De R503-5V is niet compatibel met alle control boards van Grow.
Dossiers
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
U kunt de gebruikershandleiding voor R503-5V downloaden via deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.
R503 Toetsprogramma-operatie-weergave video op Youtube:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
Wat is FPC-vingerafdrukmodule technologie?
Fingerafdruksmodule is het kernonderdeel van een vingerafdrukslot, geïnstalleerd in apparaten zoals toegangscontrole met vingerafdruk of harde schijf, mobiele telefoon, enz.,met een vermogen van meer dan 10 W,De vingerafdrukmodule bestaat voornamelijk uit een vingerafdrukverwervingsmodule, een vingerafdrukherkenningsmodule en een uitgebreide functiemodule (zoals een vergrendelingsdrive-module).FPC-vingerafdrukmodule is een belangrijk onderdeel.
FPC-vingerafdrukmodule kan worden onderverdeeld naargelang de vingerafdrukherkenningsmethode:
1. Optische vingerafdrukmodule, die op het beginsel van lichtbreking en -reflectie berust om vingerafdrukken te identificeren;
2.Capacitatie-vingerafdrukmodule, die vingerafdrukken verzamelt door de waardeverandering van de capaciteit;
3.RF-vingerafdrukmodule (scratch-vingerafdrukmodule), waarbij een spoor RF-signaal wordt gebruikt om het patroon te detecteren.
Beginsel van FPC-vingerafdrukmodule:
1.optische vingerafdrukmodule, het gebruik van het lichtbrekings- en reflectiepriënt, licht van de onderkant van het prisma naar het prisma en door het prisma,geschoten licht op de vingerafdruk oppervlak vingerafdrukken ongelijke lijnen op de hoek van breking en reflectie terug naar het licht zal niet hetzelfde zijn, CMOS of CCD optische apparaat zal worden verzameld op de verschillende graad van helderheid van de beeldinformatie, vingerafdrukken bij de voltooiing van de verzameling.
2.een halfgeleider-vingerafdrukmodule, capacitief of inductief, het principe is vergelijkbaar, in een stuk van geïntegreerde duizenden halfgeleiderapparaten op de plaat,de vinger bevestigd aan de samenstelling van de capaciteit (inductabiliteit) van de andere zijde, als gevolg van de ongelijkmatigheid van de vingervlakken, de hobbels en hobbels in contact met de plaat van de werkelijke afstand tussen de grootte van de verschillende, de vorming van de capaciteit/inductie waarde.De capaciteit/induktansiewaarde zal verschillen en de apparatuur zal de verschillende waarden die volgens dit principe zijn verzameld samenvatten en de vingerafdrukverzameling zal worden voltooid.
3.RF-vingerafdrukmodule, met behulp van biologische RF-vingerafdrukidentificatietechnologie, die via de sensor zelf een spoor van RF-signaal uitzendt;penetreren de epidermis van de vinger om de binnenste laag van de textuur te controlerenSterk vermogen tegen vervalsing van vingerafdrukken, RF-identificatie principe reageert alleen op de menselijke huid,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de veiligheid van de werknemers te waarborgen..
