Beschrijving
1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis
R503-M22 is hetzelfde als R503, alleen de grootte is anders.
R503-M22 kan ook werken met KS200,K202,K215,KL216,K219-A,K220,K236-A,KS220 bedieningspaneel.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stroomvoorziening
|
DC 3,3 V
|
DC 5V
|
DC 3,3 V
|
UART:DC 3,3 V
USB:DC 5V
|
DC 3,3 V
|
|
Sensorarray
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Fingerafdrukcapaciteit
|
200
|
200
|
200
|
1500
|
150
|
|
Grootte
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Verbinding
|
SH 1,0 mm 6 pin
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
R503-M22 Specificaties
|
Model
|
R503-M22
|
|
Type
|
Capacitatieve vingerafdrukmodule
|
|
Interface
|
UART ((TTL)
|
|
Resolutie
|
508 DPI
|
|
Spanning
|
DC 3,3 V
|
|
Fingerafdrukcapaciteit
|
200
|
|
Sensorarray
|
192 x 192 pixels
|
|
Werkstroom
|
20 mA
|
|
Standby-stroom
|
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
|
|

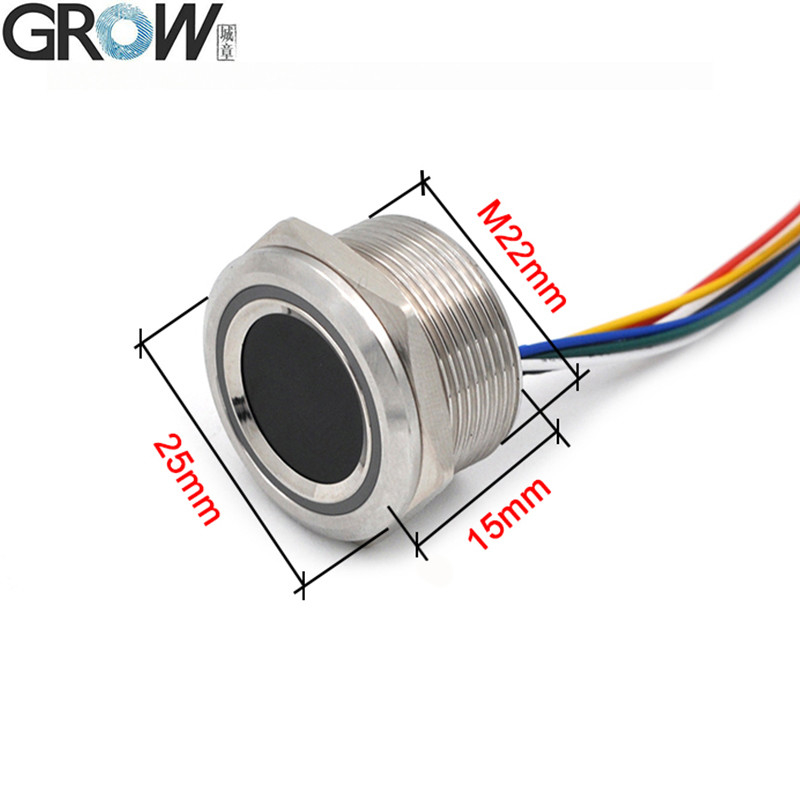

Externe afmeting van de vingerafdrukmodule
|
Diameter 25 (mm)
|
|
Inwendige afmetingen van de vingerafdrukmodule
|
Diameter 22 (mm) ((M22)
|
|
Hoogte van de vingerafdrukmodule
|
15 mm
|
|
Effectief verzamelgebied
|
Diameter 15,5 (mm)
|
|

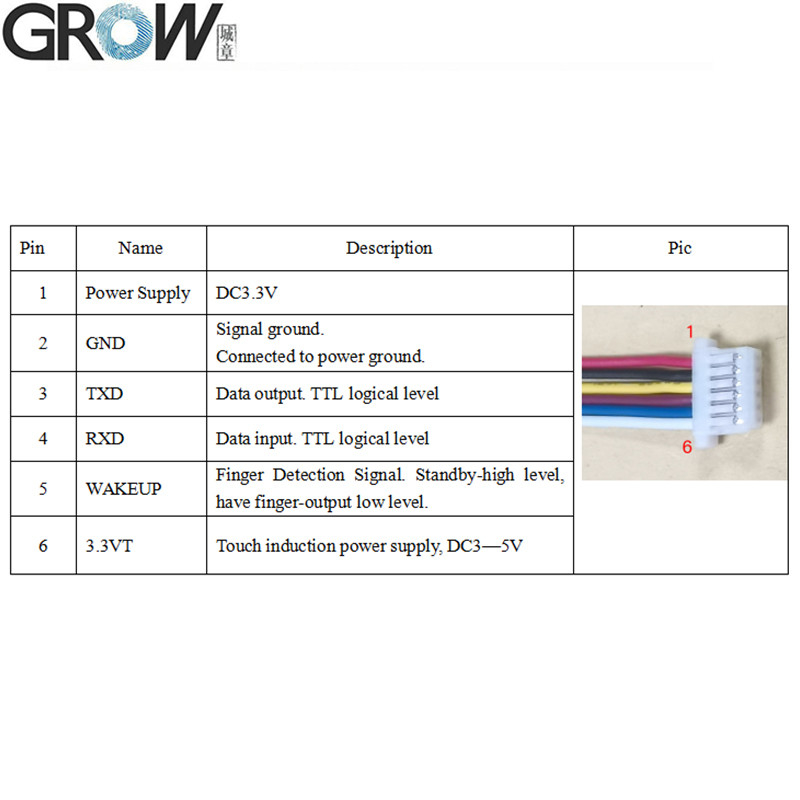

Verbinding
|
SH1.0-6Pin
|
|
LED-controle
|
- Jawel.
|
|
LED-kleur
|
RGB
|
|
Scansnelheid
|
< 0,2 seconde
|
|
Verificatiesnelheid
|
< 0,3 seconde
|
|
Matching methode
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
VAR
|
≤ 0,001%
|
|
Werkomgeving
|
-20C --- 60C
|
|
Werkvochtigheid
|
10-85%
|
|
Antistatische capaciteit
|
15 kV
|
|
Intensiteit van de slijtvastheid
|
1 miljoen keer
|
|
Communicatie baudrate (UART):
|
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)
|
Dossiers
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
U kunt de gebruikershandleiding R503 R503-M22 downloaden via deze website:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.
R503 Toetsprogramma-operatie-weergave video op Youtube:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
Hoge resolutie en snelle herkenning:De vingerafdrukmodule R503-M22 maakt gebruik van een 192*192 pixel sensor met een beeldresolutie van 508 DPI om meer vingerafdrukdetails vast te leggen.snel en efficiënt.
Grote opslagcapaciteit:R503-M22 heeft een opslagcapaciteit van 200 stuks, die kan voldoen aan de behoeften van de meeste toepassingsscenario's, zoals vingerafdruktoegangscontrolesysteem, vingerafdruktijdtoelatingssysteem, enzovoort.
Meerdere matching- en zoekmethoden:De vingerafdrukmodule R503-M22 ondersteunt het matchen in zowel vergelijkingsmodus (1:1) als zoekmodus (1:N), waardoor een snelle en nauwkeurige vingerafdrukidentificatie in een breed scala aan toepassingsscenario's mogelijk is.

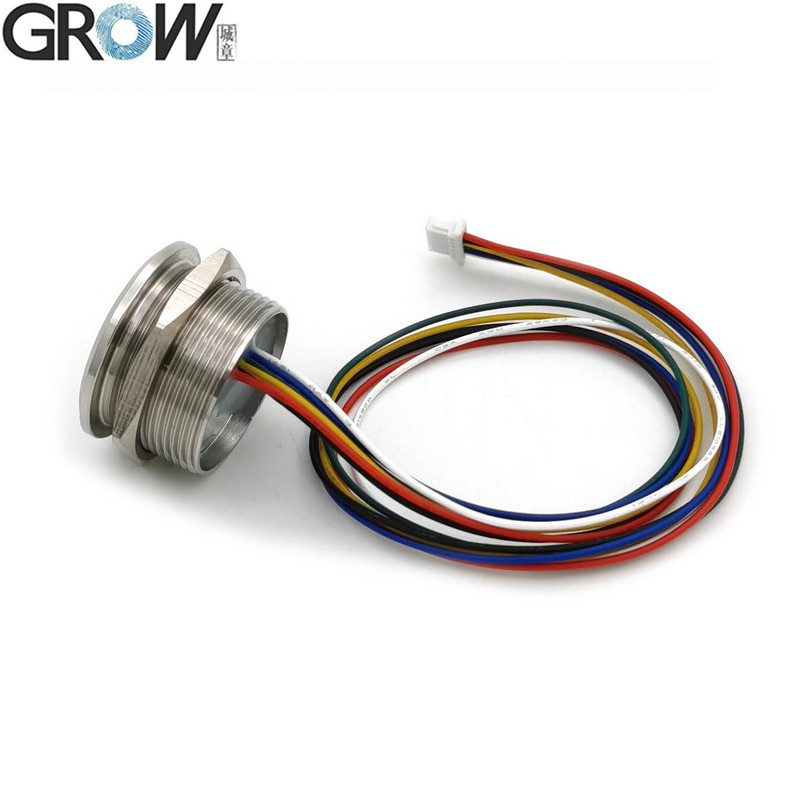

Waterdichtheid en duurzaamheid:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosDit zorgt voor de hoge duurzaamheid en stabiliteit van de module bij langdurig gebruik.

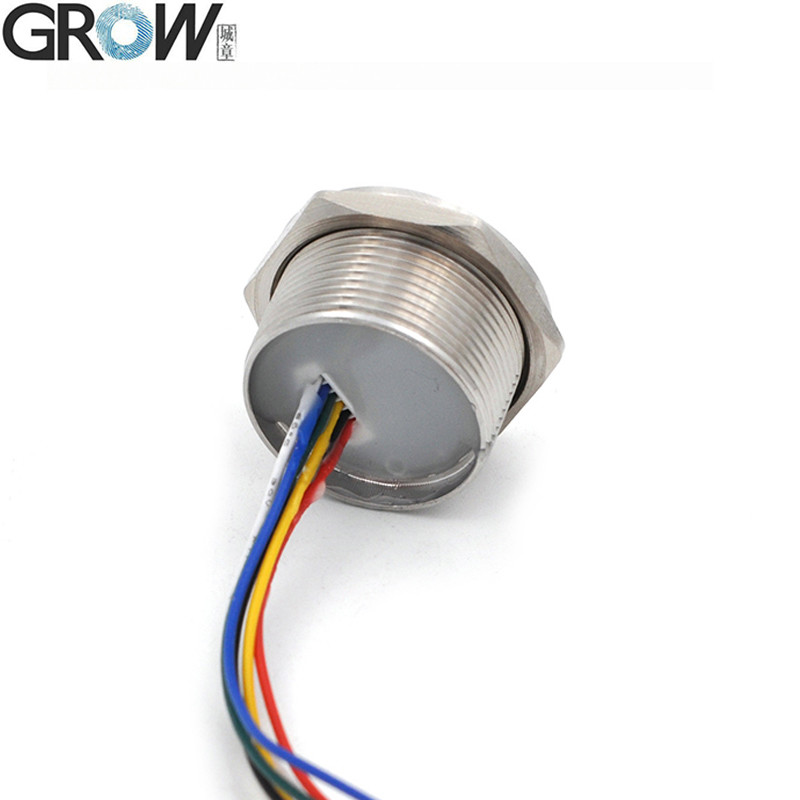

Eenvoudige installatie:De R503-M22-vingerafdrukmodule heeft een rond draadontwerp met een diameter van M22 en een matige draadverdeling met een draadlengte van 20 cm, waardoor het gemakkelijk is voor gebruikers om te installeren en te verbinden.BovendienDe compacte afmetingen maken de module gemakkelijk in verschillende apparaten te plaatsen.
Flexibel Uitbreidingsmogelijkheid:De vingerafdrukmodule R503-M22 ondersteunt een verscheidenheid aan communicatieprotocollen en -interfaces, zoals RS232 (TTL-logisch niveau, 3.3V), enz.die handig is voor gebruikers om secundaire ontwikkeling en uitbreiding uit te voerenOok maakt de ingebouwde algoritmechip de module efficiënter en stabieler bij het verwerken van vingerafdrukgegevens.

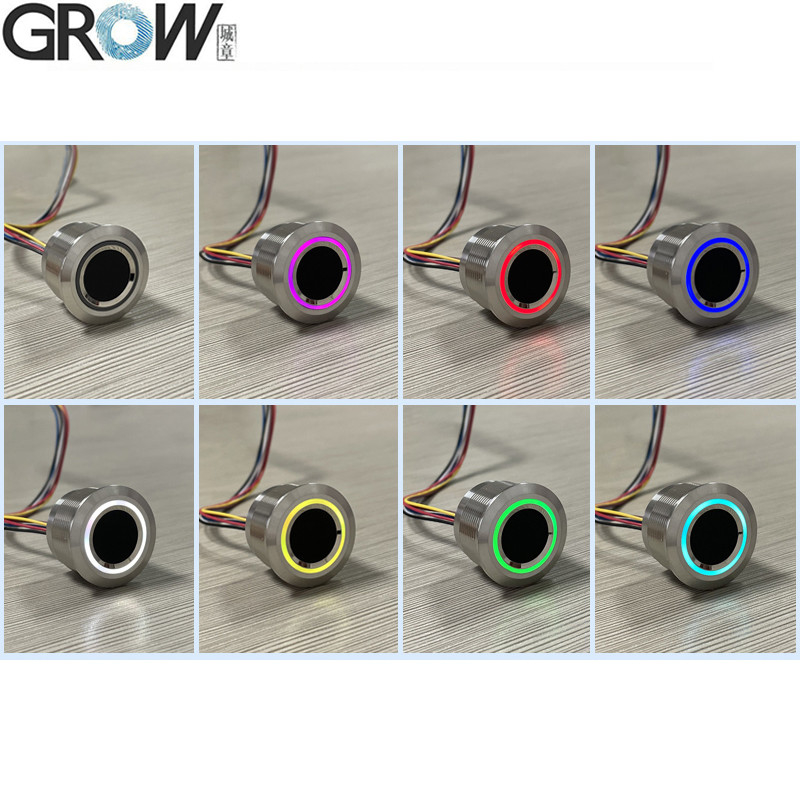

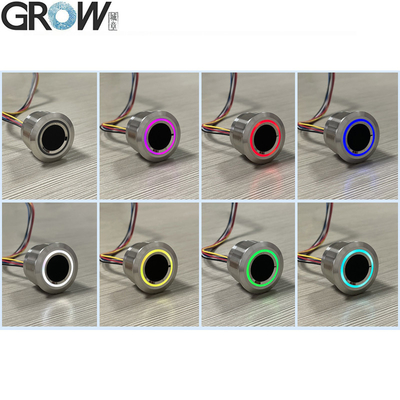

LED RGB:De vingerafdrukmodule R503-M22 is uitgerust met een kleurrijke lichtring, die volgens opdrachten kan worden ingesteld op verschillende lichtringkleuren,het gebruik van de module beknopter en duidelijker maken
Hoog beveiligingsniveau:R503-M22 vingerafdrukmodule gebruikt een geavanceerd algoritme voor vingerafdrukherkenning met vijf beveiligingsniveaus (van laag tot hoog: 1, 2, 3, 4, 5), extreem laag False Admission Rate (FAR) (<0.001%) en vals afwijzingspercentage (FRR) (< 1.0%), wat de nauwkeurigheid en beveiliging van de module in het herkenningsproces garandeert.
Ontwerp van een stabiele voedingsbron:De module wordt aangedreven door DC +3.3V en heeft een stabiel voedingsontwerp dat een stabiele prestatie in verschillende omgevingen biedt.die het energieverbruik en de warmteopwekking van het apparaat helpt verminderen.
