Beschrijving
1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis

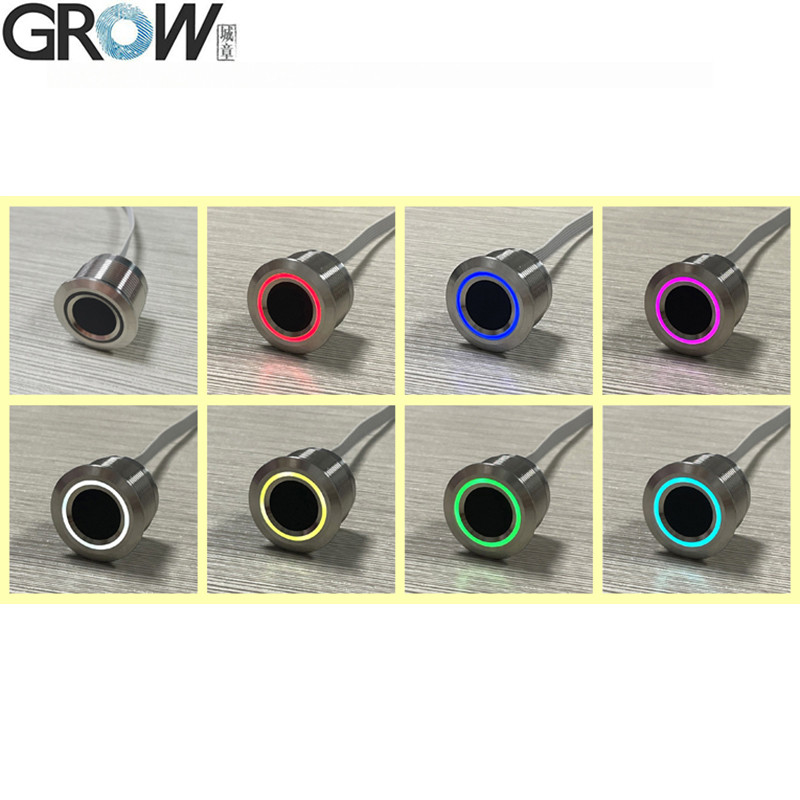

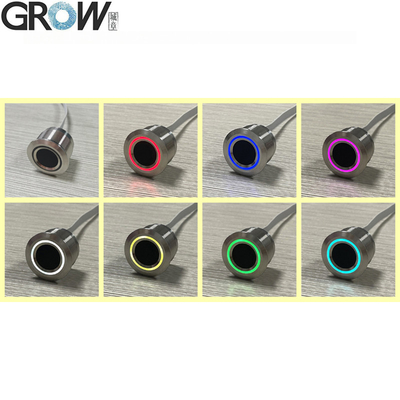

R503S vingerafdrukmodule met RGB-ringindicatorlicht, LED kan via commando worden bediend.
| |
R503 |
R503-5V |
R503-M22 |
R503Pro |
R503S |
| Stroomvoorziening |
DC 3,3 V |
DC 5V |
DC 3,3 V |
UART:
DC 3,3 V
USB:DC 5V |
DC 3,3 V |
| Sensorarray |
192*192 pixels |
192*192 pixels |
192*192 pixels |
192*192 pixels |
160 x 160 pixels |
| Fingerafdrukcapaciteit |
200 |
200 |
200 |
1500 |
150 |
| Grootte |
M25 |
M25 |
M22 |
M25 |
M25 |
| Verbinding |
SH 1,0 mm 6 pin |
MX 1,25 mm 6 pin |
SH 1,0 mm 6 pin |
SH 1,0 mm 6 pin |
SH 1,0 mm 6 pin |
R503S Specificaties
|
Model
|
R503S
|
|
Type
|
Capacitatieve vingerafdrukmodule
|
|
Interface
|
UART ((TTL)
|
|
Resolutie
|
508 DPI
|
|
Spanning
|
DC 3,3 V
|
|
Fingerafdrukcapaciteit
|
150
|
|
Sensorarray
|
160 x 160 pixels
|
|
Werkstroom
|
20 mA
|
|
Standby-stroom
|
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
|
|
Externe afmeting van de vingerafdrukmodule
|
Diameter 28 (mm)
|
|
Inwendige afmetingen van de vingerafdrukmodule
|
Diameter 25 (mm) (M25)
|
|
Hoogte van de vingerafdrukmodule
|
19 mm
|
|
Verzamelgebied
|
Diameter 15,5 (mm)
|
|

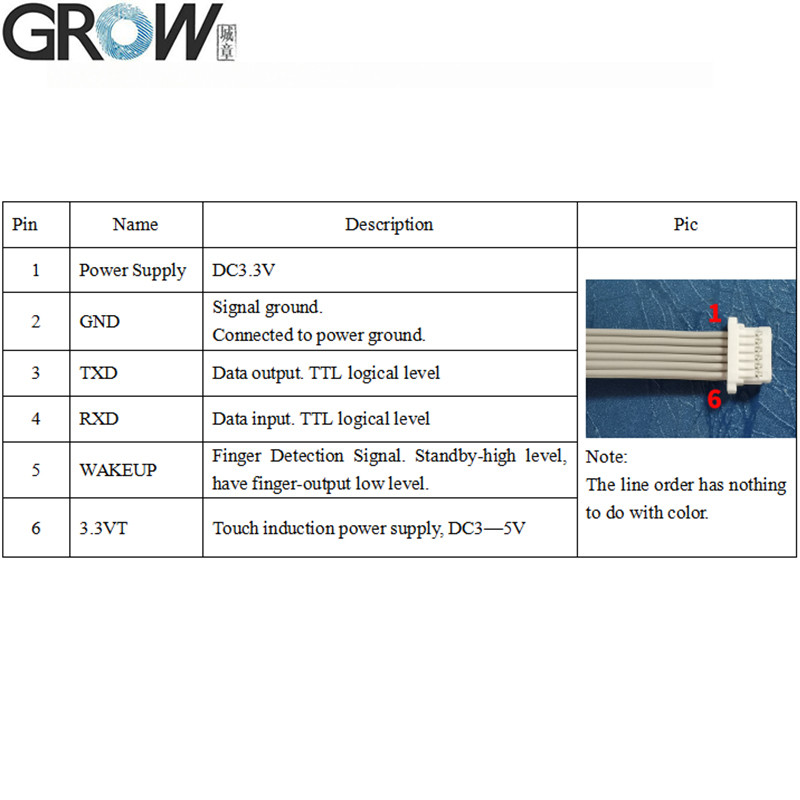

Verbinding
|
SH1.0-6Pin
|
|
LED-controle
|
- Jawel.
|
|
LED-kleur
|
RGB
|
|
Scansnelheid
|
< 0,2 seconde
|
|
Verificatiesnelheid
|
< 0,3 seconde
|
|
Matching methode
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
VAR
|
≤ 0,001%
|
|
Werkomgeving
|
-20C --- 60C
|
|
Werkvochtigheid
|
10-85%
|
|
Antistatische capaciteit
|
15 kV
|
|
Intensiteit van de slijtvastheid
|
1 miljoen keer
|
|
Communicatie baudrate (UART):
|
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)
|
Dossiers
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
U kunt de gebruikershandleiding voor R503S downloaden via deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.
R503 Toetsprogramma-operatie-weergave video op Youtube:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
Hoe kies je de vingerafdrukmodule?
De snelle vooruitgang van wetenschap en technologie heeft geleid tot tal van opmerkelijke technologische sprongen, waaronder de biometrische technologie.en vingerafdrukken identificatie technologieHet is een belangrijk onderdeel van het biometrische veld dat veel aandacht heeft getrokken.
Vingerafdrukherkenning, als een soort biometrische technologie, is al lang opvallend onder veel identificatietechnologieën en wordt veel gebruikt.De oorzaak van het publieke vertrouwen is dat ieders vingerafdruk uniek is en een levenslange invariatie heeft., net als een persoonlijke biologische identiteitskaart, die zeer betrouwbare referenties biedt voor identiteitsverificatie.Fingerafdrukmodule vangt en analyseert de afbeelding van de vingerafdruk om de identiteit van een persoon te verifiërenHet kernproces omvat beeldverwerving, extractie van kenmerken en vergelijking van patronen.
Tegenwoordig maken vingerafdrukmodules voornamelijk gebruik van optische en halfgeleidersensoren om vingerafdrukopname te bereiken.Terwijl halfgeleider sensoren gebruik maken van de geleidende eigenschappen van het menselijk lichaamBeide hebben hun eigen voordelen: optische sensoren zijn beter in termen van aanpassingsvermogen voor het milieu, terwijl halfgeleidersensoren voordeliger zijn in termen van grootte en stroomverbruik.zodat gebruikers flexibel kunnen kiezen op basis van hun werkelijke behoeften.
Met de snelle ontwikkeling van kunstmatige intelligentie blijven de nauwkeurigheid en snelheid van vingerafdrukmodules verbeteren.Deep learning-algoritmen kunnen complexe functies uit massieve vingerafdrukgegevens halen.Bovendien voorkomt de integratie van de technologie voor het detecteren van levende lichamen effectief aanvallen op vervalste vingerafdrukken en zorgt deze voor de beveiliging van het systeem.
Op internationaal niveau zijn een aantal normen voor biometrie vastgesteld, waarin de prestatievereisten van vingerafdrukmodules worden gespecificeerd, zoals het percentage valse afwijzingen en het percentage valse aanvaardingen,waarborging van de interoperabiliteit en betrouwbaarheid van verschillende producten, die ook een belangrijke basis is geworden voor de selectie van leveranciers van vingerafdrukmodules.
Hoewel de huidige vingerafdrukmodule redelijk volwassen is, stopt de technologische vooruitgang nooit.de beveiligingsvereisten van de gebruikers zullen alleen maar hoger en hoger wordenDe praktijkgebruikers moeten hun vingerafdrukmodules voortdurend verbeteren om aan hogere veiligheidsnormen te voldoen.
In de toekomst zullen vingerafdrukmodules in een breder scala van toepassingen worden gebruikt.Dit betekent dat de vingerafdrukidentificatietechnologie een hogere mate van aanpasbaarheid en compatibiliteit moet hebben om aan de behoeften van verschillende toepassingen te voldoen.Tegelijkertijd zal de technologische innovatie nooit ophouden en zullen toekomstige vingerafdrukmodules naar verwachting meer doorbraken bereiken op het gebied van miniaturisatie, laag energieverbruik en hoge prestaties.
Bij de keuze van een vingerafdrukmodule moet derhalve rekening worden gehouden met de technologie, de beveiliging, de bescherming van de persoonlijke levenssfeer, de toekomstige ontwikkelingstrends en andere aspecten,om een vingerafdrukmodule te kiezen die aan hun behoeften voldoet.
