Beschrijving
1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis

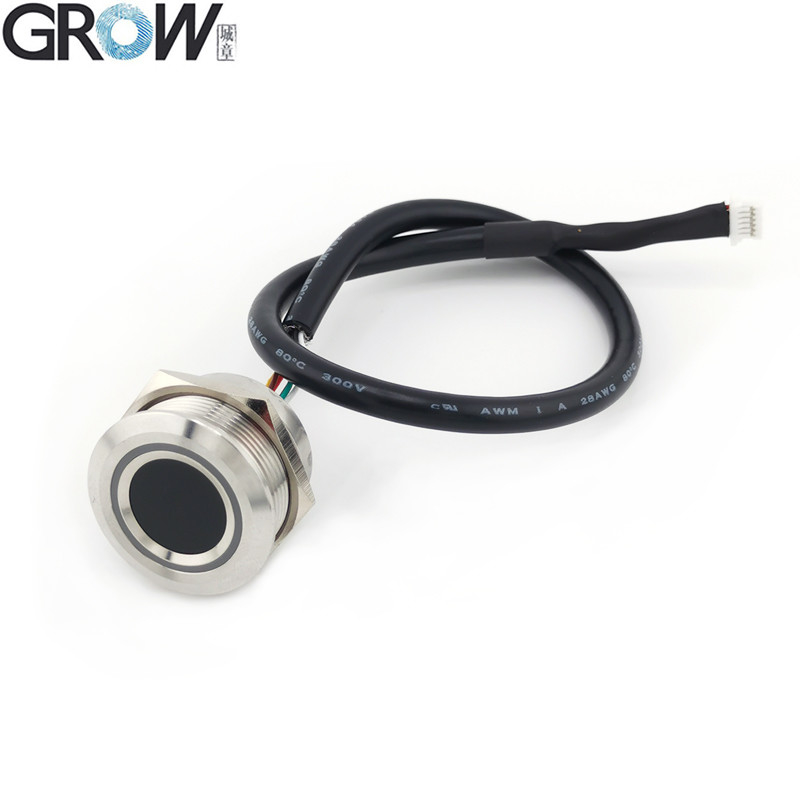

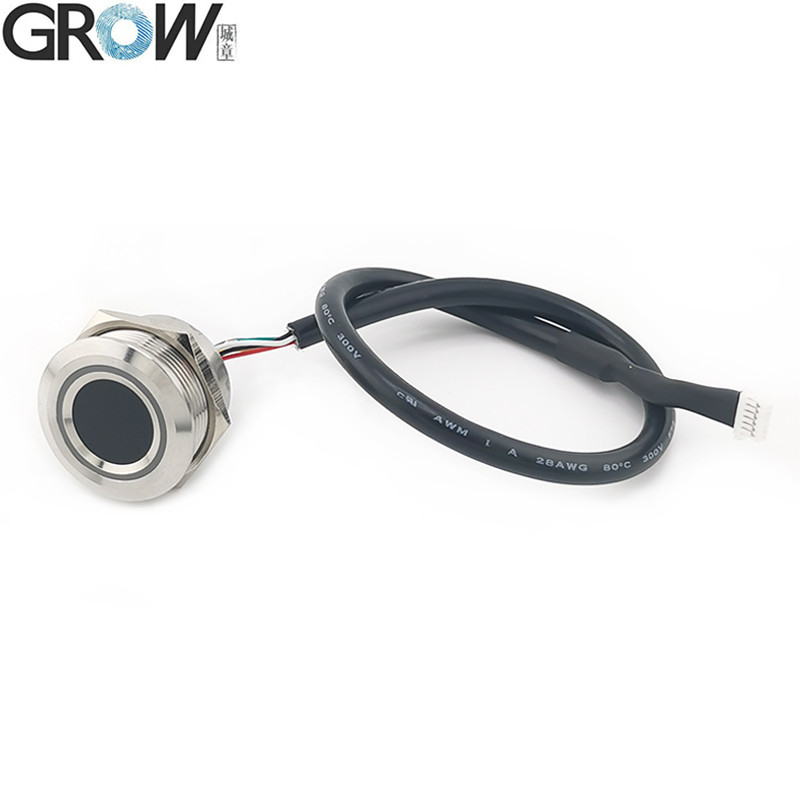

R503Pro vingerafdruk modules hebben R503Pro-UART en R503Pro-USB-type.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stroomvoorziening
|
DC 3,3 V
|
DC 5V
|
DC 3,3 V
|
UART:DC 3,3 V
USB:DC 5V
|
DC 3,3 V
|
|
Sensorarray
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Fingerafdrukcapaciteit
|
200
|
200
|
200
|
1500
|
150
|
|
Grootte
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Verbinding
|
SH 1,0 mm 6 pin
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
R503 Specificaties
|
Model
|
R503Pro
|
|
Type
|
Capacitatieve vingerafdrukmodule
|
|
Interface
|
UART ((TTL) /USB
|
|
Resolutie
|
508 DPI
|
|
Spanning
|
R503Pro-UART: DC 3.3V R503Pro-USB: DC 5V
|
|
Fingerafdrukcapaciteit
|
200
|
|
Sensorarray
|
192 x 192 pixels
|
|
Werkstroom
|
20 mA
|
|
Standby-stroom
|
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
|
|
Externe afmeting van de vingerafdrukmodule
|
Diameter 28 (mm)
|
|
Inwendige afmetingen van de vingerafdrukmodule
|
Diameter 25 (mm) (M25)
|
|
Hoogte van de vingerafdrukmodule
|
19 mm
|
|
Effectief verzamelgebied
|
Diameter 15,5 (mm)
|
|

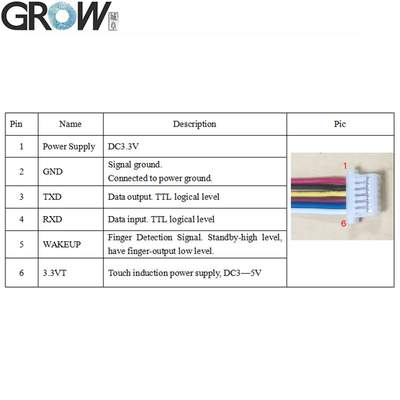

Verbinding
|
SH1.0-6Pin
|
|
LED-controle
|
- Jawel.
|
|
LED-kleur
|
RGB
|
|
Scansnelheid
|
< 0,2 seconde
|
|
Verificatiesnelheid
|
< 0,3 seconde
|
|
Matching methode
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
VAR
|
≤ 0,001%
|
|
Werkomgeving
|
-20C --- 60C
|
|
Werkvochtigheid
|
10-85%
|
|
Antistatische capaciteit
|
15 kV
|
|
Intensiteit van de slijtvastheid
|
1 miljoen keer
|
|
Communicatie baudrate (UART):
|
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)
|
Dossiers
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
R503Pro video op Youtube:De Commissie is van oordeel dat de Commissie niet in staat is de nodige maatregelen te nemen om de situatie te verbeteren.
Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
Meerdere communicatie-interfaces:De vingerafdruksensor R503Pro biedt zowel USB- als TTL-communicatie-interfaces voor gemakkelijke verbinding en gegevensoverdracht met verschillende apparaten.
Voerspanning:DC 3.3V voor R503Pro-UART-versie en DC 5V voor R503Pro-USB-versie.
Fingerprintcapaciteit:De R503Pro vingerafdruksensor is geüpgraded van de R503 vingerafdruksensor, met een vingerafdrukscapaciteit van 1500 stuks.
Stand-by bij laag vermogen:Voor het scenario waarbij een standby met een laag vermogen moet worden gerealiseerd, kan de gastheer de hoofdtoevoer van de module afsluiten (het aanraakgevoelige vermogen kan niet worden afgesneden).het geeft een signaal op het IRQ-signaal, en dan kan de host de module aansteken om het vingerafdruk-identificatieproces uit te voeren.
LED RGB:De R503Pro vingerafdruksensor voegt een 3-kleurig cycling gekleurd licht en een 7-kleurig cycling gekleurd licht toe en de interface is beschikbaar in zowel USB- als TTL-opties, waardoor het nog gemakkelijker is om.
Verscheidenheid:R503Pro vingerafdruksensor wordt veel gebruikt in toegangscontrolesysteem, aanwezigheidssysteem, beveiligingsverificatie en andere gebieden.het kan een snelle en nauwkeurige vingerafdrukidentificatiefunctie bereiken om de veiligheid en het gemak te verbeteren.
