Beschrijving
1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis

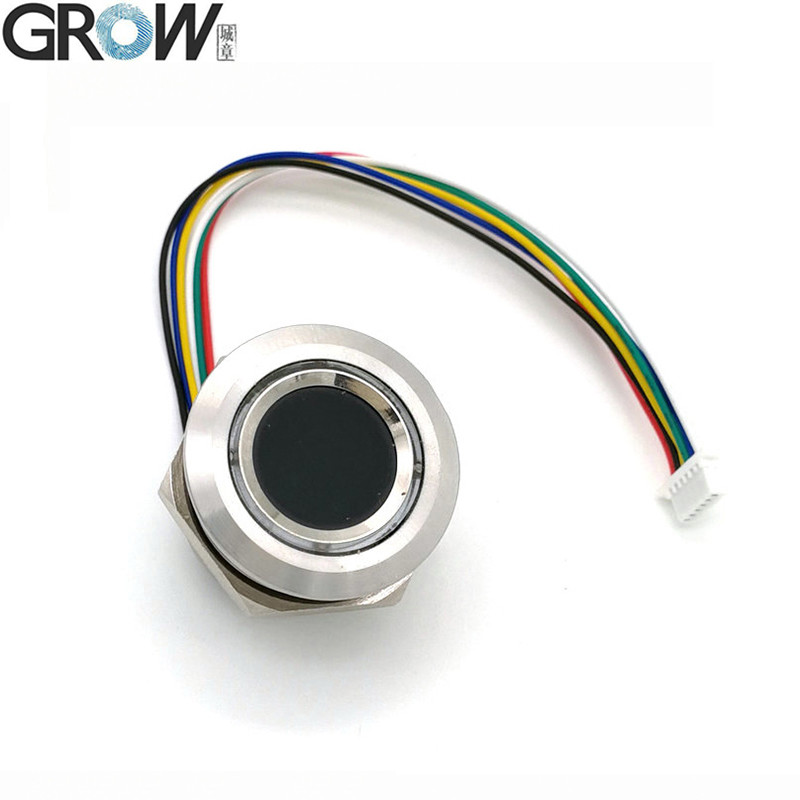

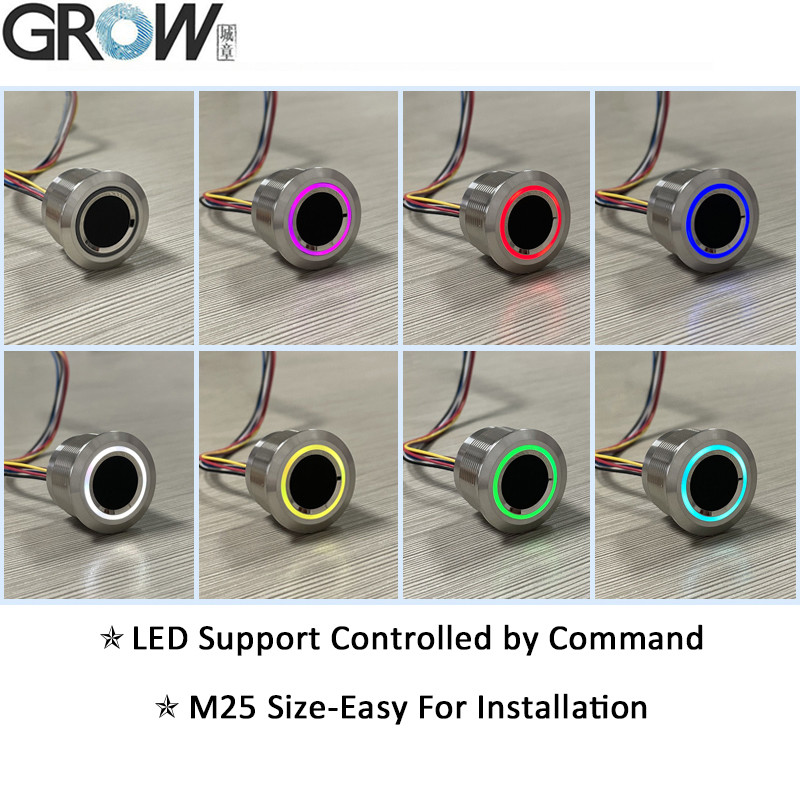

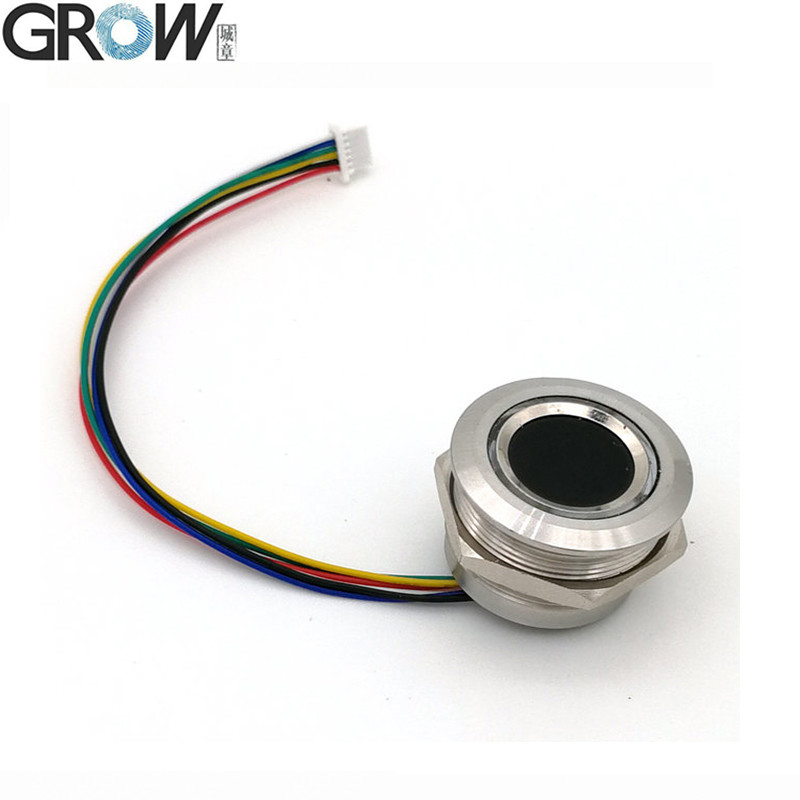

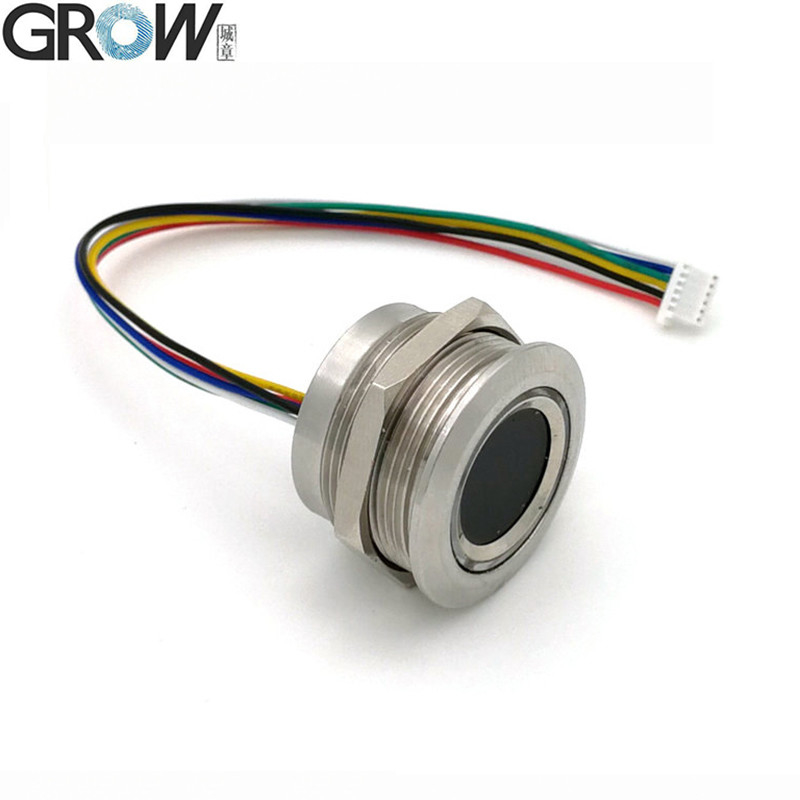

R503 vingerafdrukmodule met RGB-ringindicatorlicht, LED kan via commando worden bediend.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Stroomvoorziening
|
DC 3,3 V
|
DC 5V
|
DC 3,3 V
|
UART:
DC 3,3 V
USB:DC 5V
|
DC 3,3 V
|
|
Sensorarray
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Fingerafdrukcapaciteit
|
200
|
200
|
200
|
1500
|
150
|
|
Grootte
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Verbinding
|
SH 1,0 mm 6 pin
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
SH 1,0 mm 6 pin
|
R503 Specificaties
|
Model
|
R503
|
|
Type
|
Capacitatieve vingerafdrukmodule
|
|
Interface
|
UART ((TTL)
|
|
Resolutie
|
508 DPI
|
|
Spanning
|
DC 3,3 V
|
|
Fingerafdrukcapaciteit
|
200
|
|
Sensorarray
|
192 x 192 pixels
|
|
Werkstroom
|
20 mA
|
|
Standby-stroom
|
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
|
|

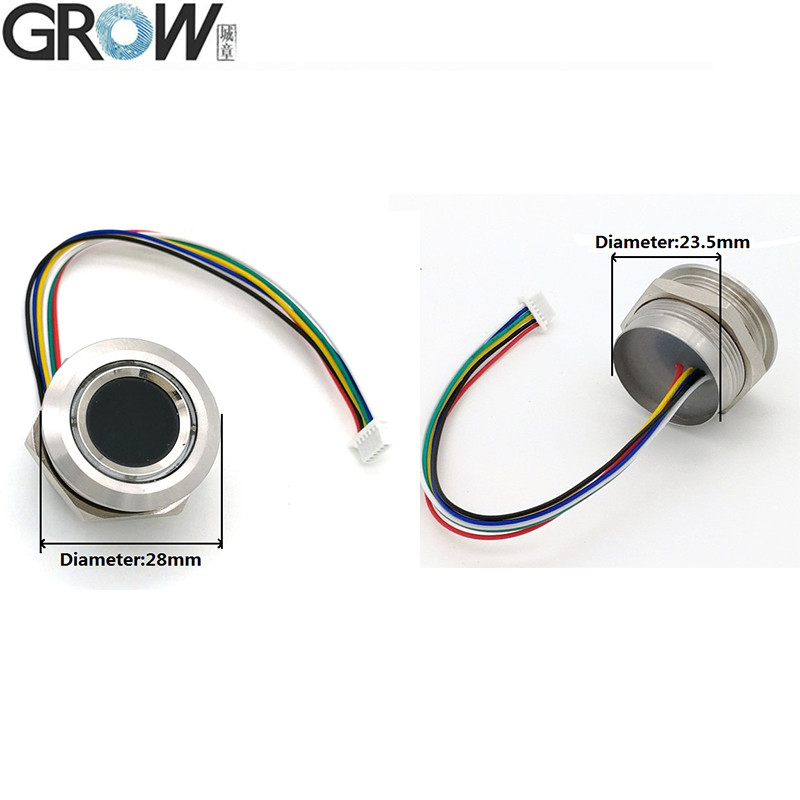

Externe afmeting van de vingerafdrukmodule
|
Diameter 28 (mm)
|
|
Inwendige afmetingen van de vingerafdrukmodule
|
Diameter 25 (mm) (M25)
|
|
Hoogte van de vingerafdrukmodule
|
19 mm
|
|
Effectief verzamelgebied
|
Diameter 15,5 (mm)
|
|

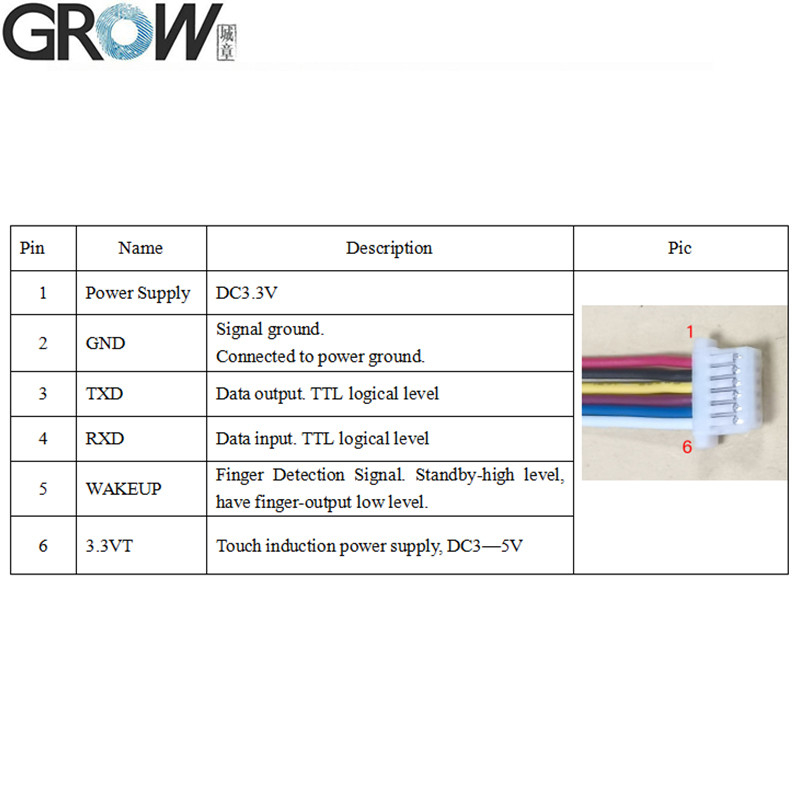

Verbinding
|
SH1.0-6Pin
|
|
LED-controle
|
- Jawel.
|
|
LED-kleur
|
RGB
|
|
Scansnelheid
|
< 0,2 seconde
|
|
Verificatiesnelheid
|
< 0,3 seconde
|
|
Matching methode
|
1:1; 1:N
|
|
FRR
|
≤ 1%
|
|
VAR
|
≤ 0,001%
|
|
Werkomgeving
|
-20C --- 60C
|
|
Werkvochtigheid
|
10-85%
|
|
Antistatische capaciteit
|
15 kV
|
|
Intensiteit van de slijtvastheid
|
1 miljoen keer
|
|
Communicatie baudrate (UART):
|
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)
|
Dossiers
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
U kunt de gebruikershandleiding voor R503 downloaden op deze website:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.
R503 Toetsprogramma-operatie-weergave video op Youtube:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
Geavanceerde biometrie:De R503 vingerafdruksmodule gebruikt geavanceerde capacitieve vingerafdruksidentificatietechnologie, die vingerafdruksgegevens verzamelt via een microcondensatorarray.De randen en valleien van de vinger genereren verschillende kleine capaciteiten tussen de epidermis en de chip., en de chip meet deze veranderingen om vingerafdrukinformatie te verkrijgen, waardoor snel ontgrendelen en het verbeteren van de gebruikerservaring mogelijk is.
Genauigheid:Met een beeldresolutie van maximaal 508 dpi en 192*192 beeldpixels kan de R503 vingerafdrukmodule de subtiele kenmerken van vingerafdrukken vastleggen, waardoor de nauwkeurigheid van de identificatie wordt gewaarborgd.Het percentage valse herkenning is zeer laag en bijna verwaarloosbaar., waardoor onbevoegde toegang wordt voorkomen.
Duurzaamheid en stabiliteit:De R503-vingerafdrukmodule kan normaal werken in relatief harde omgevingen, waaronder extreme weersomstandigheden zoals extreme kou en hitte.,en het relatieve vochtigheidsbereik is 10% RH tot 85% RH (zonder condensatie).het waarborgen van stabiliteit en betrouwbaarheid in verschillende omgevingenGebruikers kunnen het lange tijd gebruiken zonder zich zorgen te maken over prestatievermindering of beschadiging.
Multi-apparaatverbinding:De R503-vingerafdrukmodule ondersteunt meerdere besturingssystemen, zoals Arduino, Android, Windows, Linux, enz., en kan gemakkelijk worden aangepast aan de meeste apparaten op de markt.
Gegevensbescherming van vingerafdrukken:Aangezien de vingerafdrukmodule R503 is ontworpen om gevoelige informatie te verzamelen, is veiligheid van het grootste belang.De vijf niveaus beveiligingsniveau en gegevensbescherming technologie kunnen voorkomen dat vingerafdrukken worden gestolen of gereconstrueerd.
Laag vermogen:Een lage stroomtoevoer, het hele circuit wordt meestal uitgeschakeld en de detectievingerfunctie van de module wordt gebruikt om de hele machine aan te sturen.
