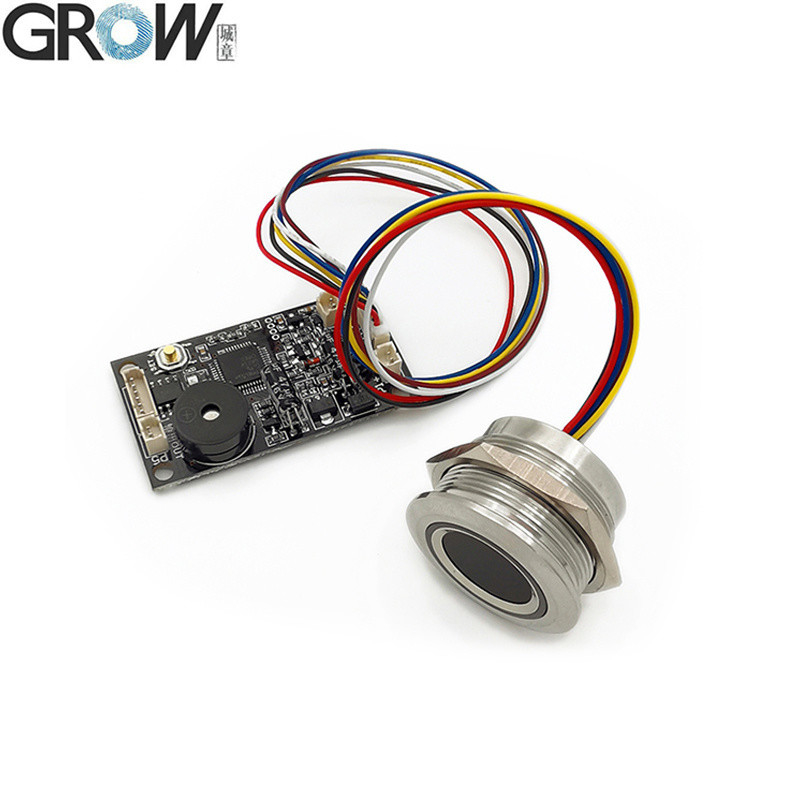

GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board

GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board
GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board
GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board GROW KS200+R503 4*AA Battery or DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Modelnummer: KS200+R503 scherm: Als beeld
Communicatie-interface: RS232, USB, TCP/IP Fingerprint Capacity: 200
Voeding: 4*AA-batterijen of DC3,7V-6,5V Output: DC5-6V,1.5A(Peak:2.5A)
Standby Mode Current: Less Than 7ua Transportpakket: het standaardpakket van het de uitvoerkarton
Specification: 4*AA battery or DC3.7V--6.5V Handelsmerk: GROEN
Herkomst: China HS Code: 8471609000
Levering vermogen: 5000 Voice Service: Without Voice Service
De klok: Zonder klok Color: as Picture
Monsters: US$ 21,3 / stuk 1 stuk (min.order) Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Markeren:

3.7V Fingerprint Control Board

,

3.7V vingerafdruk Arduino

,

6.5V Fingerprint Control Board

Productomschrijving

GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 0

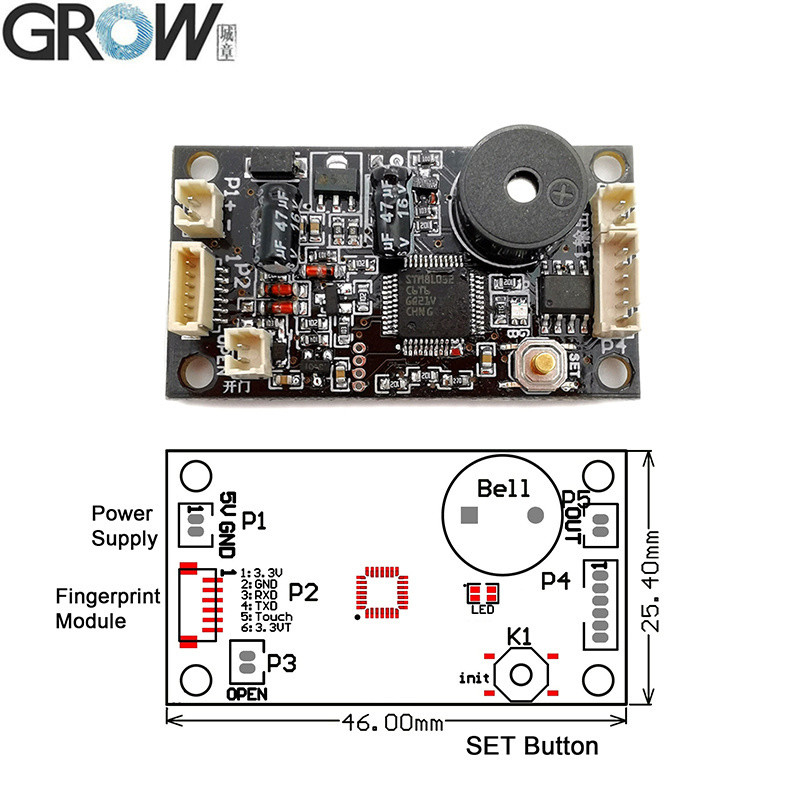

KS200 Technische parameters

4*AA-batterij of DC3.7-6.5V, motoruitgang, laag stroomverbruik, functie beheerder/gebruiker
·Voorziening:DC3.7V-6.5V
·Stand-by-stroom: < 7 uA
·Uitgang: DC5-6V,1.5A(Peak:2.5A)
·Vingerafdruk van de beheerder: 20 stuks
·Vingerafdruk van de gebruiker: 180 stuks
·Alarm voor lage spanning:4.8V (droge batterij)
3.5V (lithiumbatterie)


Motorwerkwijze:
1Voorwaarts 0,5 seconden → Rust 5 seconden → Terug 0,5 seconden.
2Vooruit 1 seconde → Rust 5 seconden → Terug 1 seconde.
3Vooruit 1 seconde.
4Vooruit, twee seconden.
5. Zelfvergrendelingsstand
6- Hou stand.



KS200 Operatieinstructie

1 Vingerafdruk van registerbeheerder:
Druk lang op de SET knop, laat je vinger los als het blauwe indicator licht op het bedieningspaneel, nu de vingerafdruk module indicator flitsen snel,Zet dezelfde admin vinger met meerdere keren in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd en het kan 20 stukken administratieve vingerafdruk registreren; als er geen behoefte is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden om uit te gaan.Indien de beheerder volledig geregistreerd is,het zal automatisch uit de administratie-registratie staat na het horen van "DiDiDi" en zal beginnen met het registreren van de gebruiker vingerafdruk als u opnieuw op de SET-knop drukt.

2 Vingerafdrukken van de gebruiker registreren:
Druk op de admin vingerafdruk tot de blauwe indicator licht flitsen snel en de muziek te horen, betekent kan gebruiker vingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.

3 Gebruikersvingerafdruk verwijderen:Druk op de admin vingerafdruk tot het rode indicator licht snel knippert en muziek hoort, betekent dat gebruikers vingerafdrukken worden verwijderd.

4 Fabrieksinstelling:
Druk lang op de SET-knop, totdat het rode indicatorlicht op het bedieningspaneel verschijnt en de muziek hoort, laat dan de vinger los, betekent dat de initialisatieoperatie succesvol is.

Opmerking:
1.Elke vingerafdruk kan worden gebruikt bij fabrieksinstelling, en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.
2.Wanneer de spanning lager is dan DC4.7V, licht het rode licht op, wat de waarschuwing voor lage spanning betekent.
3.In de wachtmodus, wanneer u de vingerafdruk van de gebruiker registreert, drukt u eerst op de vingerafdruk van de beheerder.Als het licht knippert en de muziek klinkt, kan de vingerafdruk van de gebruiker worden geregistreerd.

KS200 geschikt voor R502-A,R502-F,R502-AW,R503,R503-M22 vingerafdrukmodule.

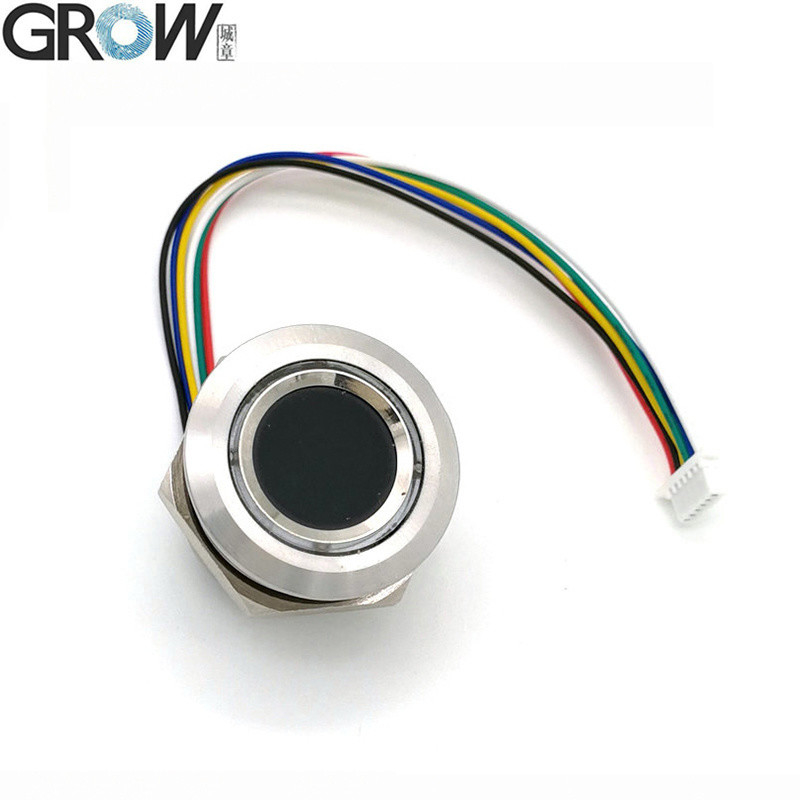

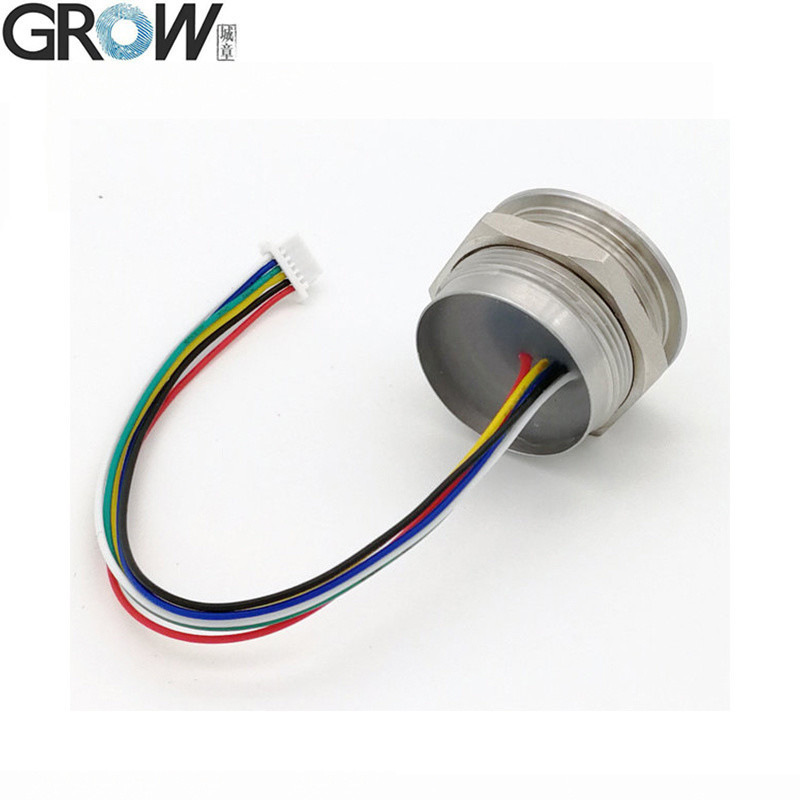

R503 Specificaties
Model R503
Type Capacitatieve vingerafdrukmodule
Interface UART ((TTL)
Resolutie 508 DPI
Spanning DC 3,3 V
Fingerafdrukcapaciteit 200
Sensorarray 192 x 192 pixels
Werkstroom 20 mA
Standby-stroom Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
Externe afmeting van de vingerafdrukmodule Diameter 28 (mm)
Inwendige afmetingen van de vingerafdrukmodule Diameter 23,5 (mm)
Hoogte van de vingerafdrukmodule 19 mm
Effectief verzamelgebied Diameter 15,5 (mm)

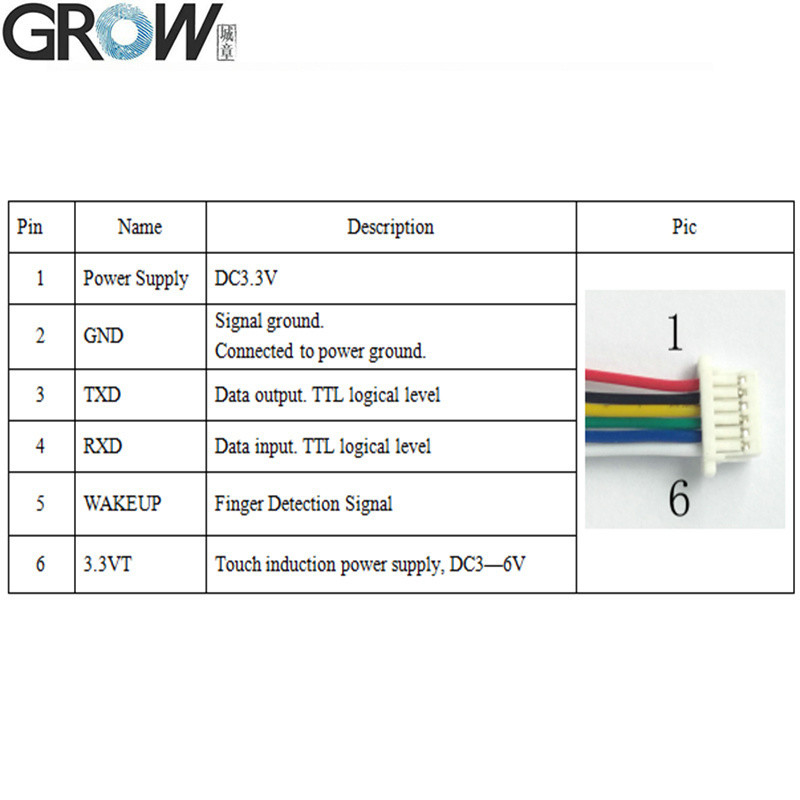

Verbinding SH1.0-6Pin
LED-controle - Jawel.

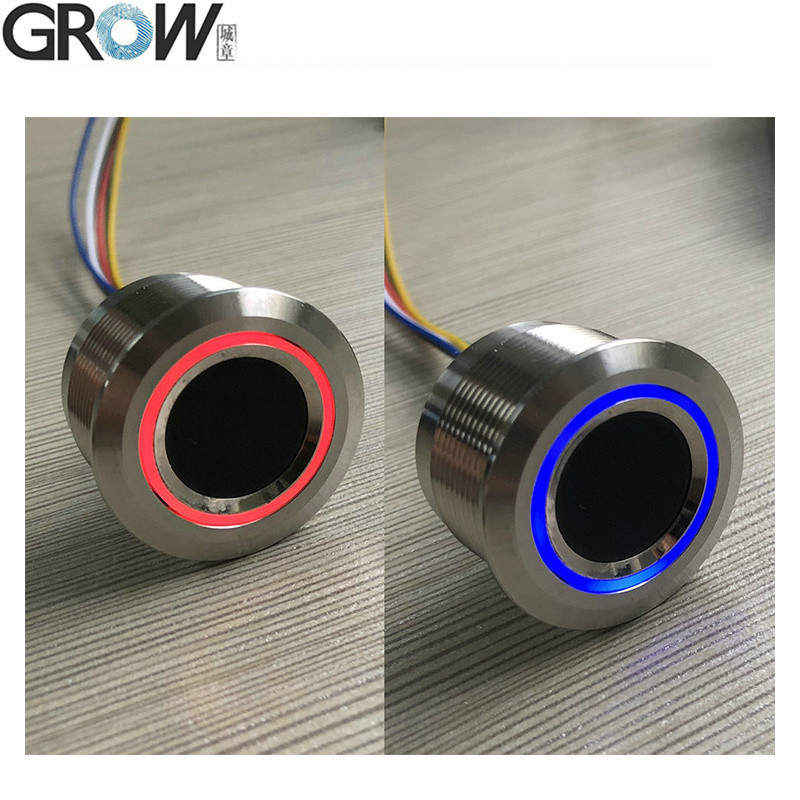

LED-kleur RGB
Scansnelheid < 0,2 seconde
Verificatiesnelheid < 0,3 seconde
Matching methode 1:1; 1:N
FRR ≤ 1%
VAR ≤ 0,001%
Werkomgeving -20C --- 60C
Werkvochtigheid 10-85%
Antistatische capaciteit 15 kV
Intensiteit van de slijtvastheid 1 miljoen keer
Communicatie baudrate (UART): (9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)


GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 1
GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 2GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 3GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 4


GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 5
GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 6
GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 7
GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 8GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 9GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 10
GROW KS200+R503 4*AA accu of DC3.7V-6.5V Ring Indicator Light Door Access Control Capacitive Fingerprint Access Control Board 11


label:

Fingerprint Access Control Board,

fingerprint identification module,

fingerprint recognition module
