GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord

GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model nr.: K202+R503 scherm: Als beeld
Communicatie-interface: RS232 Fingerafdrukcapaciteit: 120
stroomvoorziening: DC 12V Stand-by-stroom voor het bedieningspaneel: 15ua
K202 Grootte: 64.4*25,4 mm Output: Relais ((Max. stroom:10A)
R503 Afmeting: Diameter 28 (mm) Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: Stroomvoorziening: DC 12V Handelsmerk: GROEN
Oorsprong: China HS-code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 21,3 / stuk 1 stuk (min.order) Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.

Productomschrijving

GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 0

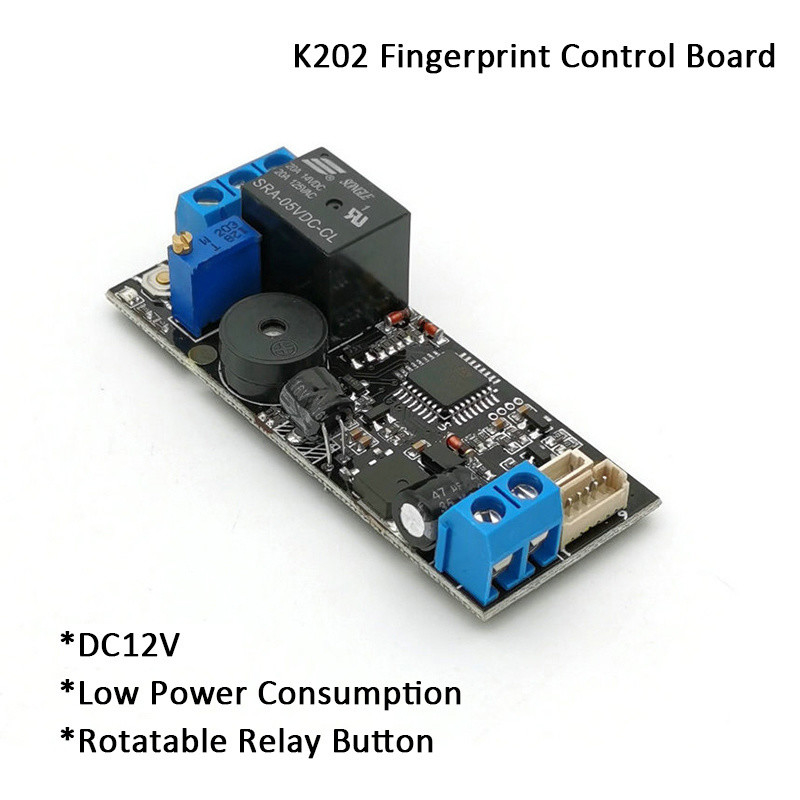

K202 Technische parameters

·Krachtvoorziening:DC12V
·Uitgang: Relais ((Max. stroom:10A)
·Standby stroom: 15uA
·Vingerafdrukcapaciteit: 120 stuks

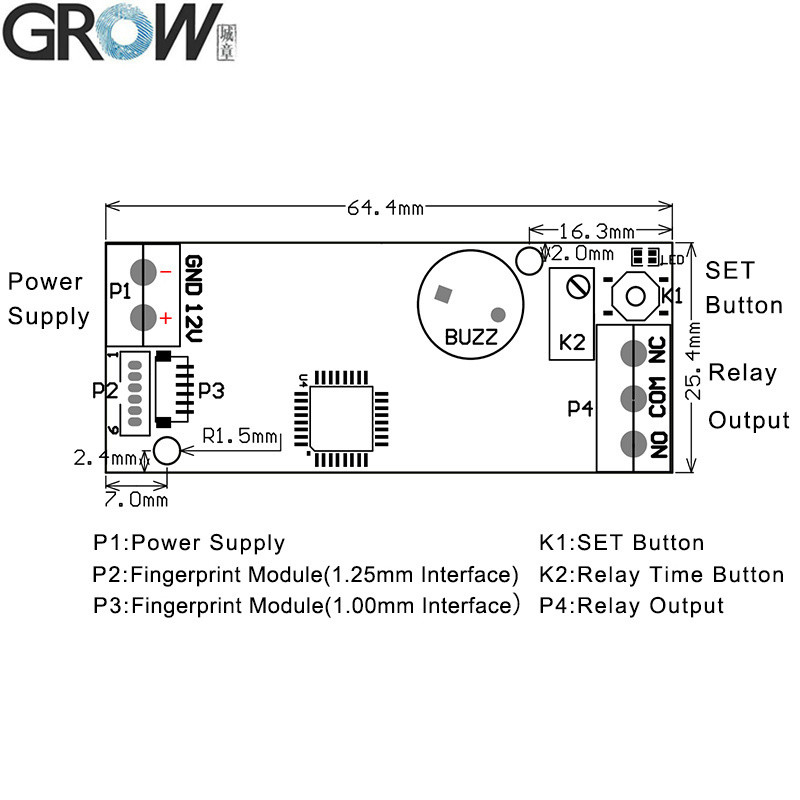

·Maat: 64,4*25,4 mm


K202 is ontworpenvoorlaag stroomverbruik, de voeding is DC12V, de relaistijd kan worden ingesteld door de knop te draaien, relaistijd: 0,5-13 seconden.
Het is heel gemakkelijk om vingerafdrukken te registreren, je hoeft alleen maar op de SET-knop te drukken om vingerafdrukken te registreren en de SET-knop lang te drukken om terug te keren naar de fabrieksinstelling.


K202 Operatieinstructie

1. SET-knop-register Administrator vingerafdruk:Druk kort op de SET-knop, het blauwe indicatorlampje knippert snel en het systeem staat in register,Zet dezelfde admin vinger met meerdere keren in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.

2Gebruikers vingerafdrukken:Druk op de admin vingerafdruk tot de blauwe indicator licht flitsen snel en de muziek te horen, betekent kan gebruiker vingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.

3. Gebruikersvingerprint verwijderen:Druk ongeveer 12 seconden op de admin vingerafdruk totdat je Di- en muziek hoort, dat betekent dat de vingerafdrukken van de gebruiker worden verwijderd.

4Terug naar fabrieksinstelling:Druk op de SET-knop tot je een lange piep en muziek hoort, dat betekent dat de initialisatie succesvol is.

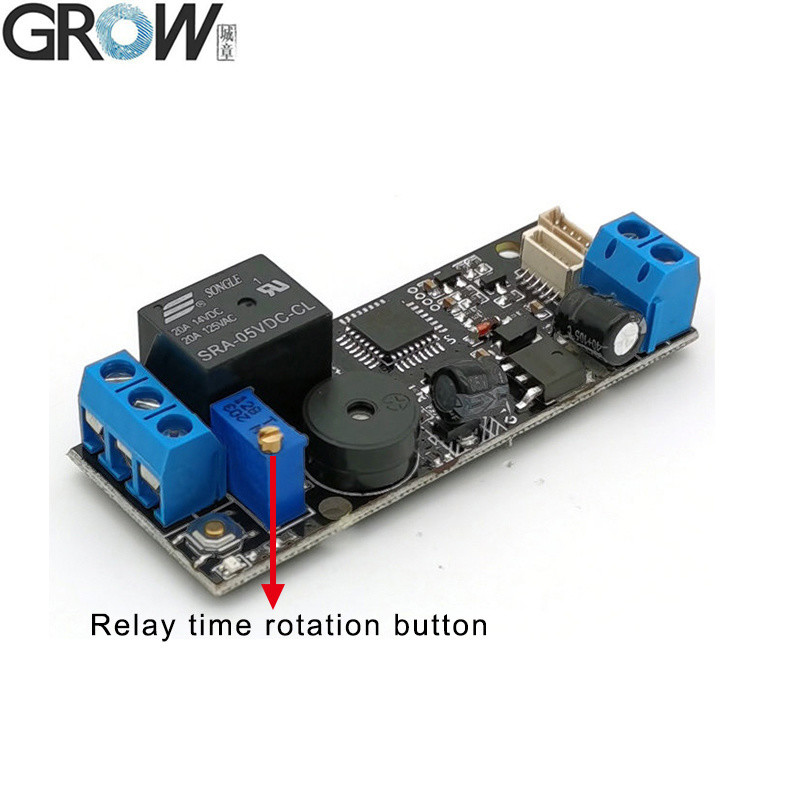

5- Stel de relaistijd in:Draai K2 om de sluitingstijd van de relais in te stellen van 0,5 tot 30 seconden.

6Gebruik:Druk op de vinger, de relais sluit nadat de vingerafdruk voorbij is, en de sluitingstijd wordt bepaald door K2.

Opmerking:
1. Alle indicatorlichten zijn uitgeschakeld in de standby-toestand en de lichten zijn aan in de werktoestand;
2Alle vingerafdrukken kunnen in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.

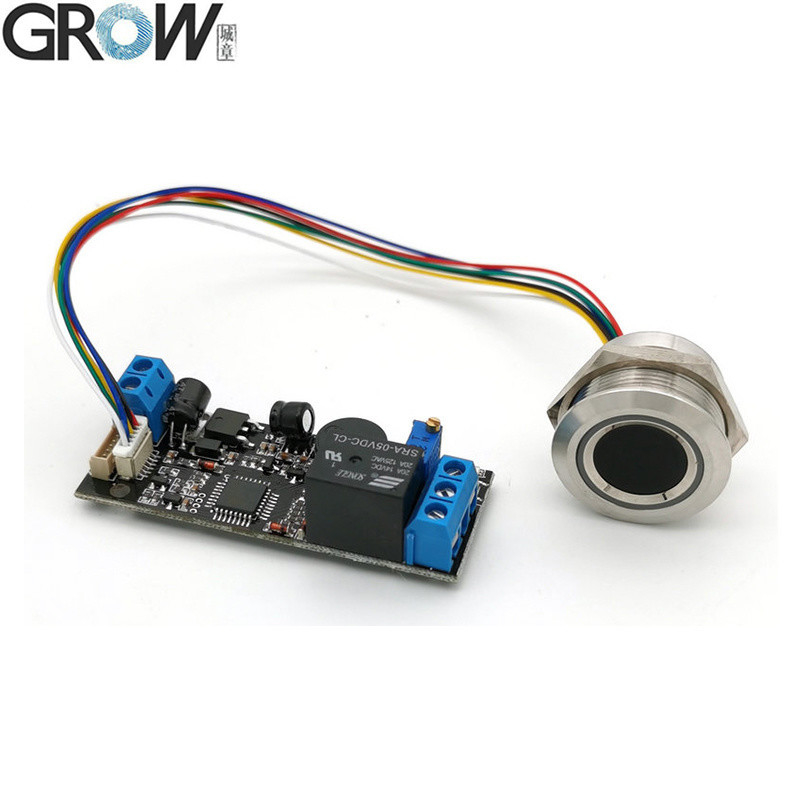

K202 kan samen met de vingerafdrukmodule R502-A,R502-AW,R502-F,R503,R503-M22 worden gebruikt

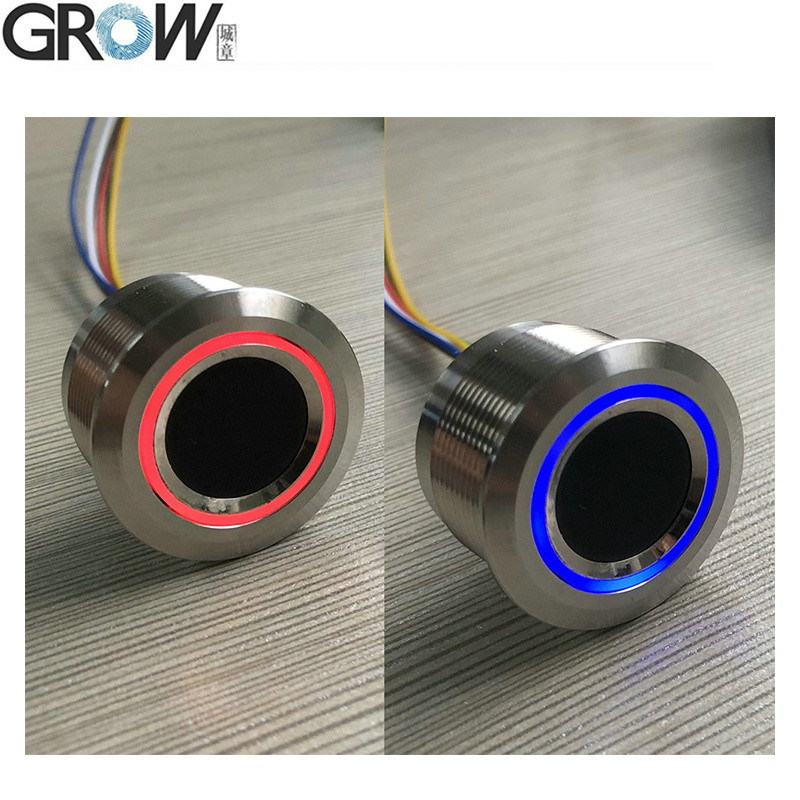

R503 Specificatie

Model R503
Type Capacitatieve vingerafdrukmodule
Interface UART ((TTL)
Resolutie 508 DPI
Spanning DC 3,3 V
Fingerafdrukcapaciteit 200
Sensorarray 192 x 192 pixels
Werkstroom 20 mA
Standby-stroom Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA

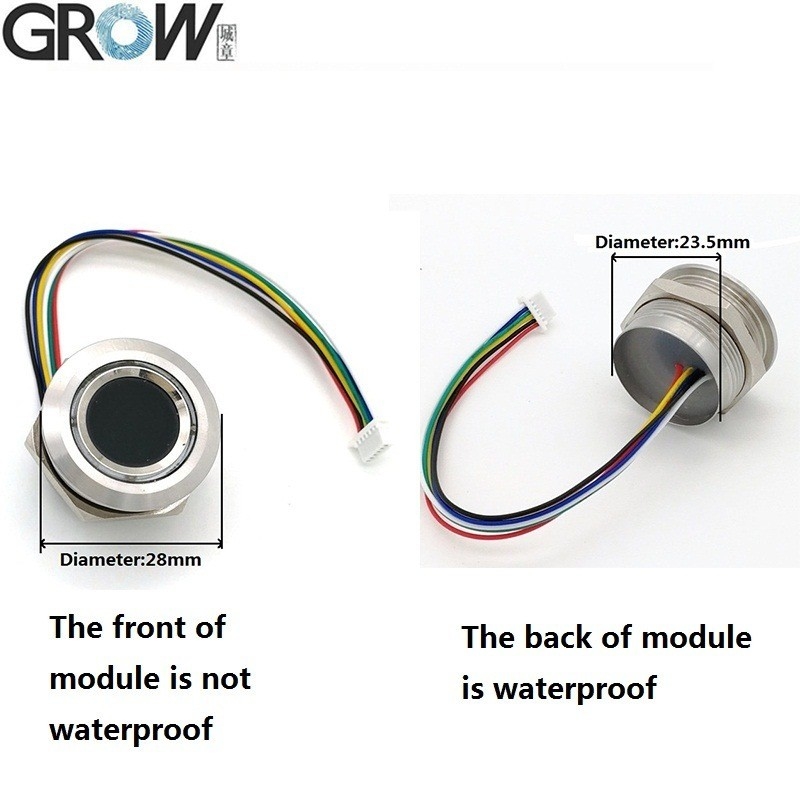

Externe afmeting van de vingerafdrukmodule Diameter 28 (mm)
Inwendige afmetingen van de vingerafdrukmodule Diameter 23,5 (mm)
Hoogte van de vingerafdrukmodule 19 mm
Effectief verzamelgebied Diameter 15,5 (mm)
Verbinding SH1.0-6Pin
LED-controle - Jawel.
LED-kleur Blauw en rood
Scansnelheid < 0,2 seconde
Verificatiesnelheid < 0,3 seconde
Matching methode 1:1; 1:N
FRR ≤ 1%
VAR ≤ 0,001%
Werkomgeving -20C --- 60C
Werkvochtigheid 10-85%
Antistatische capaciteit 15 kV
Intensiteit van de slijtvastheid 1 miljoen keer
Communicatie baudrate (UART): (9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)



Productbestanden

·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

U kunt de gebruikershandleiding voor R503 downloaden op deze website:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.

U kunt de K202 gebruikershandleiding downloaden van deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.


GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 1
GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 2

GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 3
GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 4
GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 5
GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 6
GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 7

GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 8GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 9GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 10
GROW K202+R503 DC12V Laag stroomverbruik Ring Indicator Licht capacitieve vingerafdruktoegangsbord 11
