Gedetailleerde informatie

Model NO.:	KS200+R502-AW	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Power Supply:	4*AA Battery or DC3.7V--6.5V	Output:	DC5--6V,1.5A(Peak:2.5A)
Standby Mode Current:	Less Than 7ua	Transport Package:	Standard Export Carton Package
Specification:	4*AA battery or DC3.7V--6.5V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 22.1/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Markeren:	Module voor snelle vingerafdrukherkenning , Snel K202 vingerafdrukcontrolebord , Module voor vingerafdrukherkenning voor slimme sloten

Productomschrijving

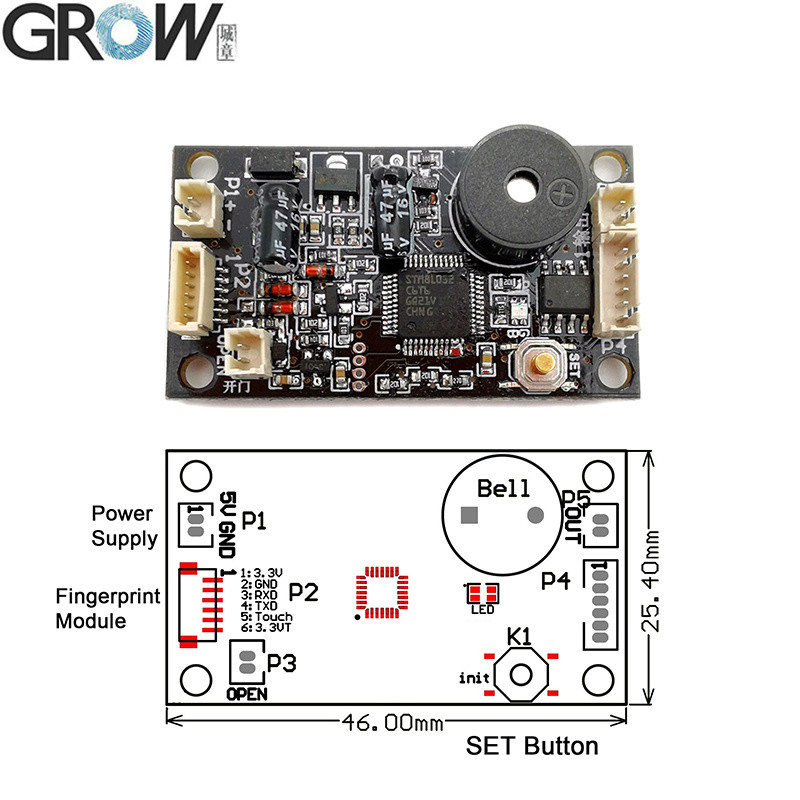

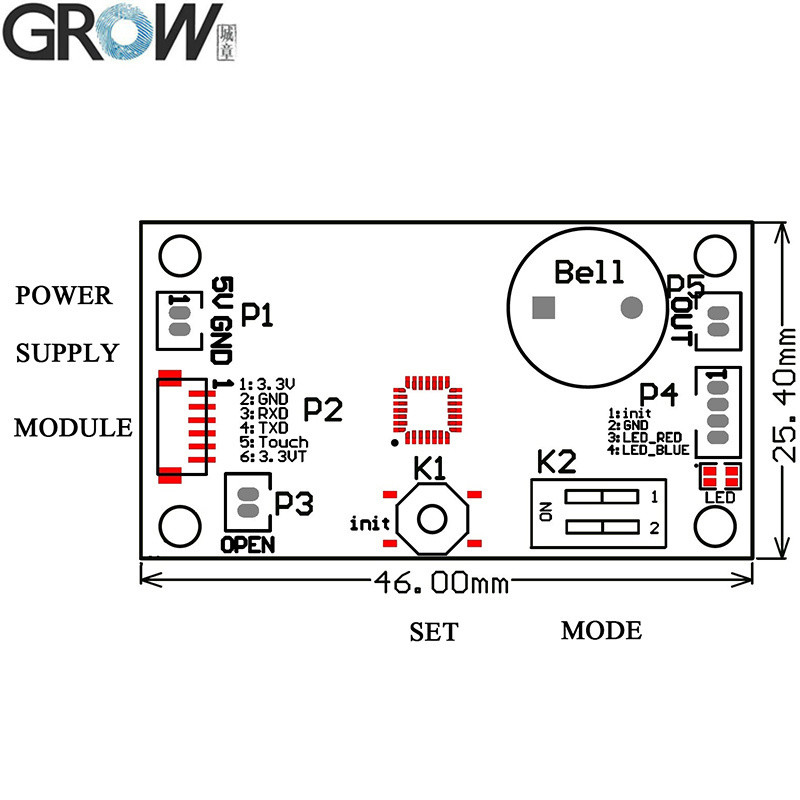

KS200 Technische Parameters

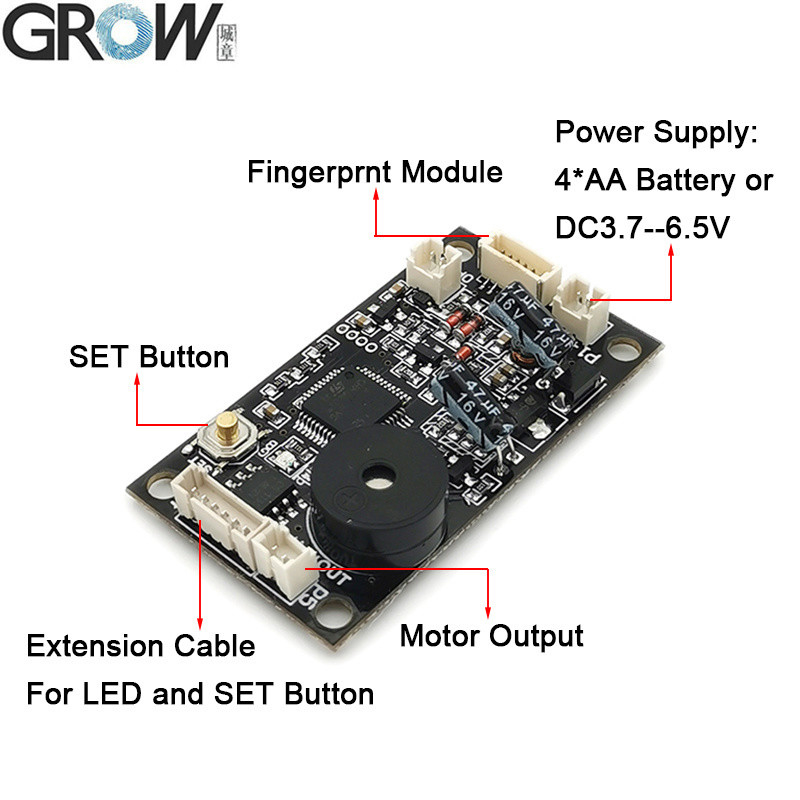

4*AA batterij of DC3.7-6.5V, Motoruitgang, Laag Stroomverbruik, Beheerder/Gebruiker Functie
·Voeding: DC3.7V--6.5V
·Stroom in stand-by modus:<7uA
·Uitgang: DC5--6V,1.5A(Piek:2.5A)
·Beheerder Vingerafdruk: 20 stuks
·Gebruiker Vingerafdruk: 180 stuks
·Laagspanningsalarm: 4.8V (droge batterij)
3.5V (Lithium batterij)

Motor Werkmodus:
1. Vooruit 0,5 seconden → Rust 5 seconden → Achteruit 0,5 seconden.
2. Vooruit 1 seconde → Rust 5 seconden → Achteruit 1 seconde.
3. Vooruit 1 seconde
4. Vooruit 2 seconden
5. Zelfvergrendelende Modus
6. Houd Modus

KS200 Gebruiksaanwijzing

1 Beheerder Vingerafdruk Registreren:
Houd de SET-knop ingedrukt, laat de vinger los wanneer de blauwe indicator op de besturingskaart oplicht, nu knippert de indicator van de vingerafdrukmodule snel, plaats dezelfde beheerdervinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdruk kan continu worden geregistreerd en het kan 20 beheerdersvingerafdrukken registreren; als u geen vingerafdrukken meer hoeft toe te voegen, wacht dan een paar seconden om af te sluiten. Als de beheerder volledig is geregistreerd, verlaat deze automatisch de beheerdersregistratiestatus na het horen van "DiDiDi" en begint met het registreren van de gebruikersvingerafdruk als u opnieuw op de SET-knop drukt.

2 Gebruiker Vingerafdruk Registreren:
Druk op de beheerdersvingerafdruk totdat de blauwe indicator snel knippert en u de muziek hoort, wat betekent dat u gebruikersvingerafdrukken kunt toevoegen. Plaats dezelfde gebruikersvinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdruk kan continu worden geregistreerd wanneer het systeem in de registratiestatus staat; als u geen vingerafdrukken meer hoeft toe te voegen, wacht dan een paar seconden.

3 Gebruiker Vingerafdruk Verwijderen:
Druk op de beheerdersvingerafdruk totdat de rode indicator snel knippert en u muziek hoort, wat betekent dat de gebruikersvingerafdrukken zijn verwijderd.

4 Fabrieksinstelling:
Houd de SET-knop ingedrukt totdat de rode indicator op de besturingskaart oplicht en u de muziek hoort, laat dan de vinger los, wat betekent dat de initialisatiebewerking succesvol is.

Opmerking:
1. Elke vingerafdruk kan worden gebruikt bij de fabrieksinstellingen en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.
2. Wanneer de spanning lager is dan DC4.7V, gaat het rode lampje branden, wat de waarschuwing voor lage spanning betekent.
3. In de houdmodus, wanneer u een gebruikersvingerafdruk registreert, drukt u eerst op de vingerafdruk van de beheerder. Na het passeren, til de vinger op en druk opnieuw op de vingerafdruk van de beheerder. Wanneer het lampje knippert en u de muziek hoort, kan de vingerafdruk van de gebruiker worden geregistreerd.

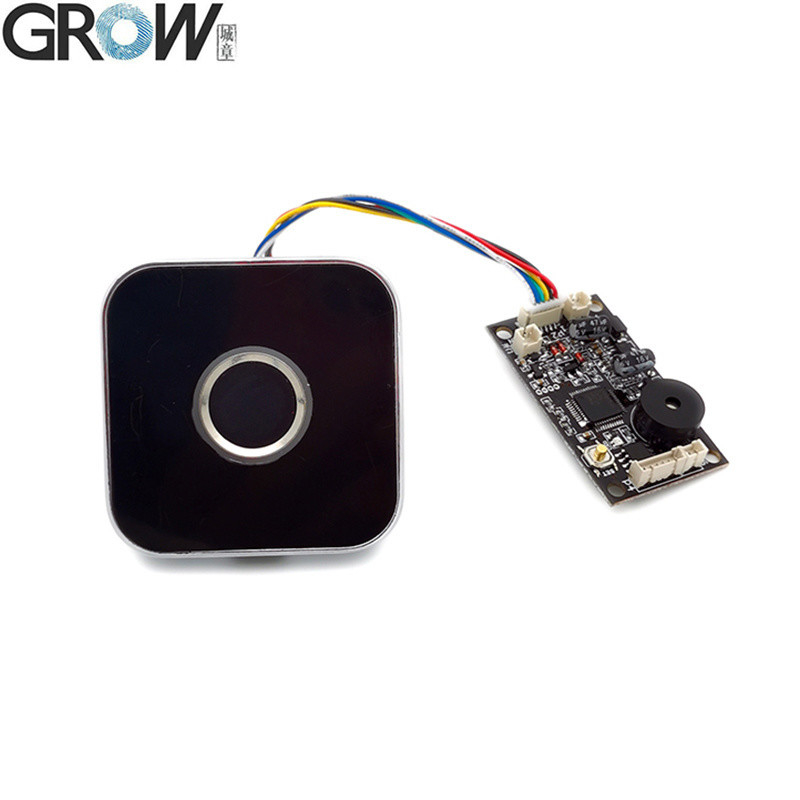

KS200 geschikt voor R502-A, R502-F, R502-AW, R503, R503-M22 vingerafdrukmodule.

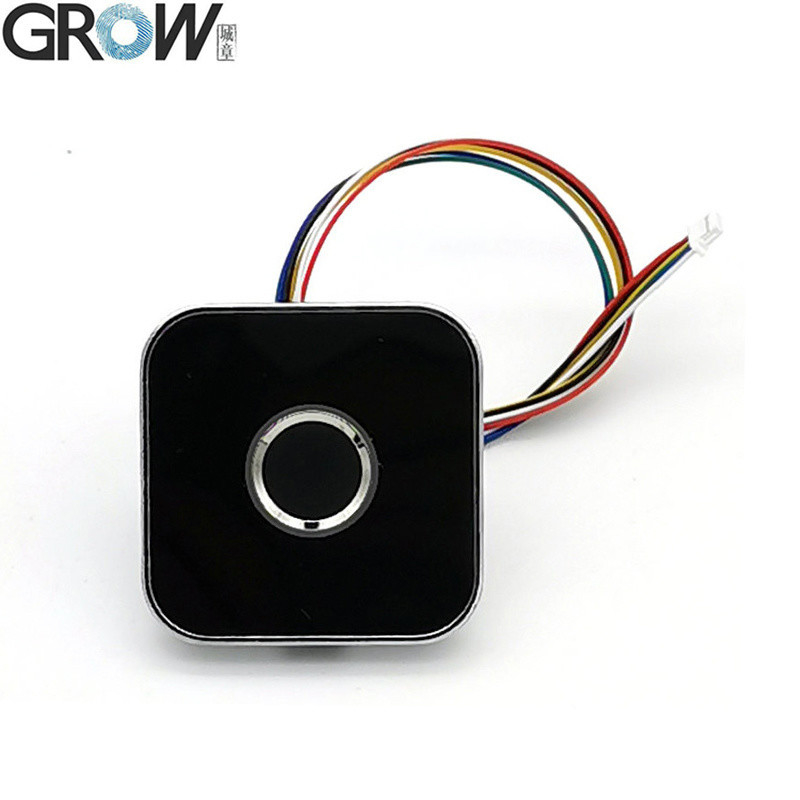

R502-AW Specificaties

Model	R502-AW
Type	Capacitieve Vingerafdrukmodule
Interface	UART(TTL)
Resolutie	508 DPI
Spanning	DC 3.3V
Vingerafdrukcapaciteit	200
Sensorarray	192*192 pixels
Werkstroom	20mA
Stand-by stroom	Typische aanraakstand-byspanning: 3.3V, Gemiddelde stroom: 2uA

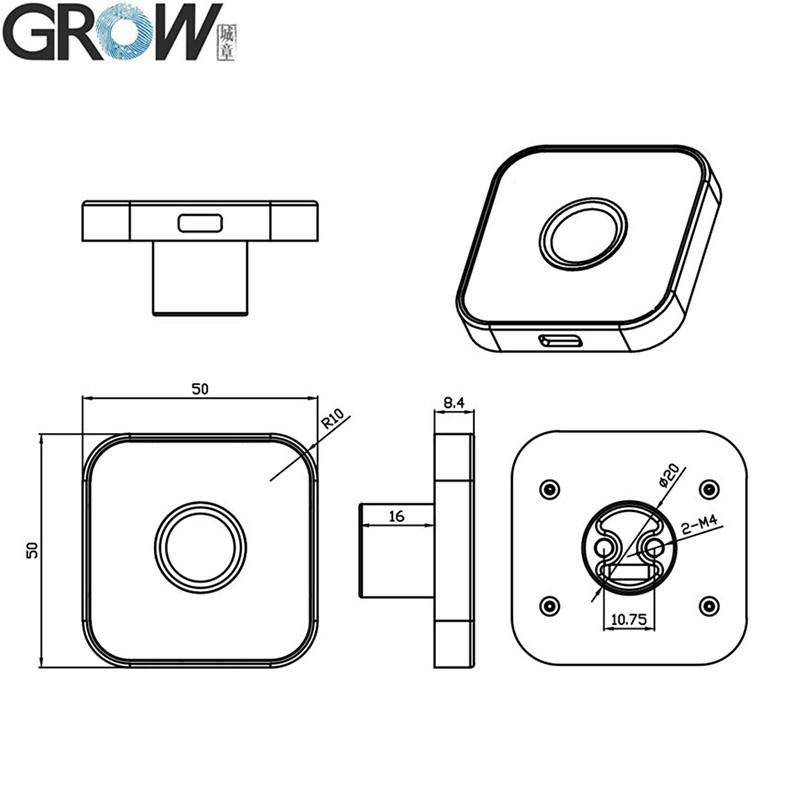

Externe afmetingen vingerafdrukmodule	50508.4 (mm)
Effectief verzamelgebied	Diameter 15.5 (mm)
Behuizingsmateriaal	Zinklegering
Verbind besturingskaart	KS200/K202/K215/KL216/K219-A/K220/KS220/K236-A
Connector	SH1.0-6Pin
LED-besturing	JA
LED Kleur	RGB
Scansnelheid	< 0,2 seconde
Verificatiesnelheid	< 0,3 seconde
Matching Methode	1:1; 1:N
FRR	≤1%
FAR	≤0.001%
Werkomgeving	-20C ---60C
Werkvochtigheid	10-85%
Antistatische capaciteit	15KV
Slijtvastheid	1 miljoen keer
Communicatie baudrate (UART):	(9600 × N) bps waarbij N = 1 ~ 12 (standaard N = 6, dwz 57600bps)

label:

Plaats van herkomst:	China
Certificering:	CE

Min. bestelaantal:	1
Verpakking Details:	Verpakking
Levertijd:	Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities:	T/T, Paypal
Levering vermogen:	5000
