GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board

GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board
GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board
GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board GROW K202+R502-AW DC12V Low Power Consumption Fingerprint Access Control Board
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model nr.: K202+R502-AW scherm: Als beeld
Communicatie-interface: RS232 Fingerafdrukcapaciteit: 120
stroomvoorziening: DC 12V Stand-by-stroom voor het bedieningspaneel: 15ua
K202 Grootte: 64.4*25,4 mm Output: Relais ((Max. stroom:10A)
R502-a Grootte: 50*50*8,4 (mm) Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: Stroomvoorziening: DC 12V Handelsmerk: GROEN
Herkomst: China HS-code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: 22,1 US$ per stuk 1 stuk. Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.
Markeren:

Hoge duurzaamheid capacitieve vingerafdruksensor module

,

Veilige capacitieve vingerafdruksensormodule

,

Veilige optische vingerafdrukmodule

Productomschrijving

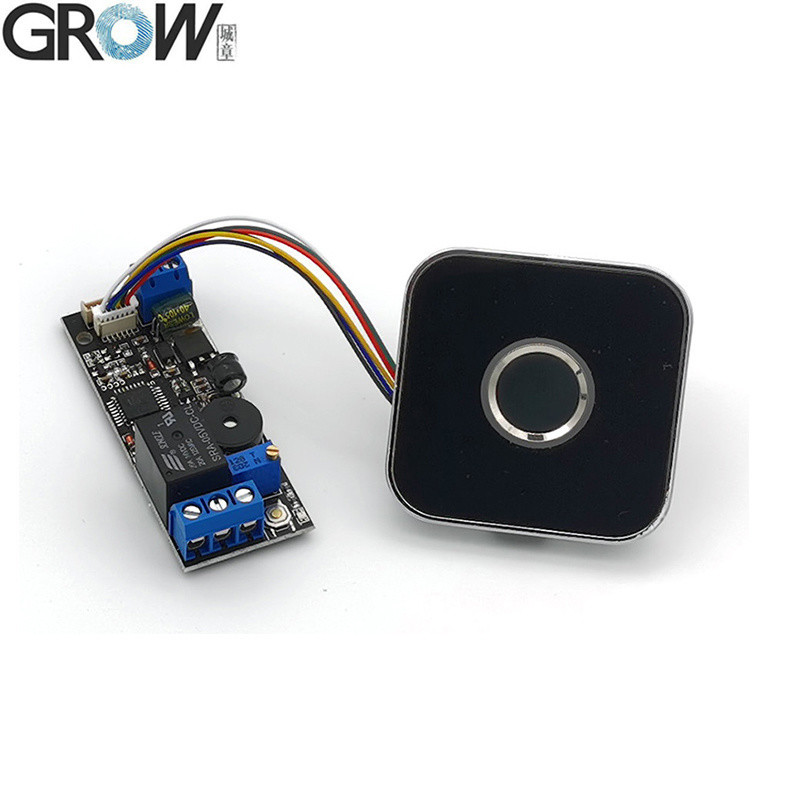

GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 0

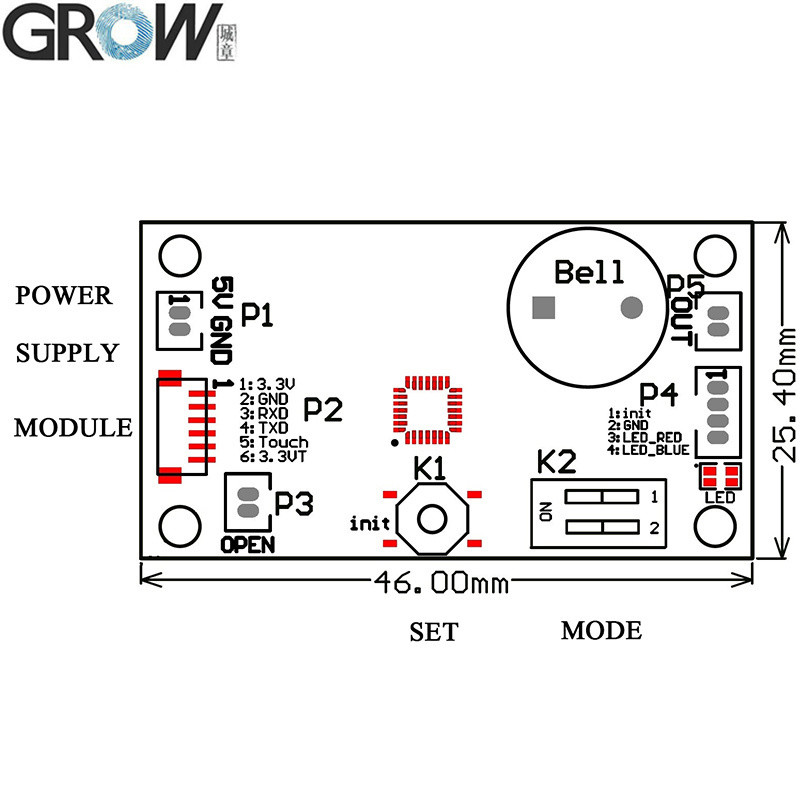

K202 Technische Parameters

·P1: Voeding: DC12V
·Uitgang: Relais (Max. stroom: 10A)
·Stand-by stroom: 15uA
·Vingerafdrukcapaciteit: 120 stuks
·Afmetingen: 64,4*25,4mm



K202 is ontworpen voor een laag stroomverbruik, de voeding is DC12V, de relaistijd kan worden aangepast door aan de knop te draaien, relaistijd: 0,5-13 seconden.
Het is heel eenvoudig om een vingerafdruk te registreren, druk gewoon op de SET-knop om een vingerafdruk te registreren en houd de SET-knop lang ingedrukt om terug te keren naar de fabrieksinstellingen.


K202 Gebruiksaanwijzing

1. SET-knop - Beheerder Vingerafdruk Registreren: Druk kort op de SET-knop, het blauwe indicatielampje knippert snel en het systeem bevindt zich in de registratiemodus, plaats dezelfde beheerdersvinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie is geslaagd. Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem zich in de registratiemodus bevindt; als u geen vingerafdrukken meer hoeft toe te voegen, wacht dan een paar seconden.

2. Gebruikers Vingerafdruk Registreren: Druk op de beheerdersvingerafdruk totdat het blauwe indicatielampje snel knippert en de muziek klinkt, wat betekent dat u een gebruikersvingerafdruk kunt toevoegen. Plaats dezelfde gebruikersvinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie is geslaagd. Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem zich in de registratiemodus bevindt; als u geen vingerafdrukken meer hoeft toe te voegen, wacht dan een paar seconden.

3. Gebruikers Vingerafdruk Verwijderen: Druk ongeveer 12 seconden op de beheerdersvingerafdruk totdat u “Di-” en muziek hoort, wat betekent dat de vingerafdrukken van de gebruiker zijn verwijderd.

4. Terug naar fabrieksinstellingen: Druk op de SET-knop totdat u een lange pieptoon “Di” en muziek hoort, wat betekent dat de initialisatiebewerking is geslaagd.

5. Relaistijd Instellen: Draai K2 om de sluitingstijd van het relais in te stellen van 0,5 tot 30 seconden. Het relais is een contactuitgang, schakelsignaal, geen spanningsuitgang.

6. Gebruik: Druk op de vinger, het relais sluit nadat de vingerafdruk is geslaagd en de sluitingstijd wordt bepaald door K2.

Opmerking:
1. Alle indicatielampjes zijn uit in de stand-by stand en de lampjes branden in de werkstand;
2. Elke vingerafdruk kan in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.


K202 kan samen met R502-A, R502-AW, R502-F, R503, R503-M22 vingerafdrukmodule worden gebruikt

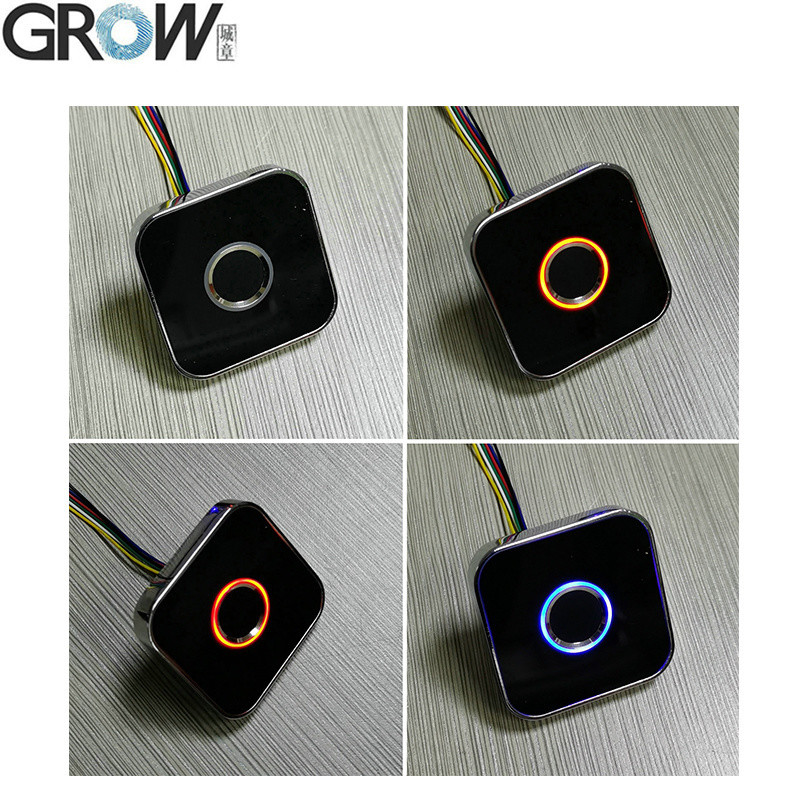

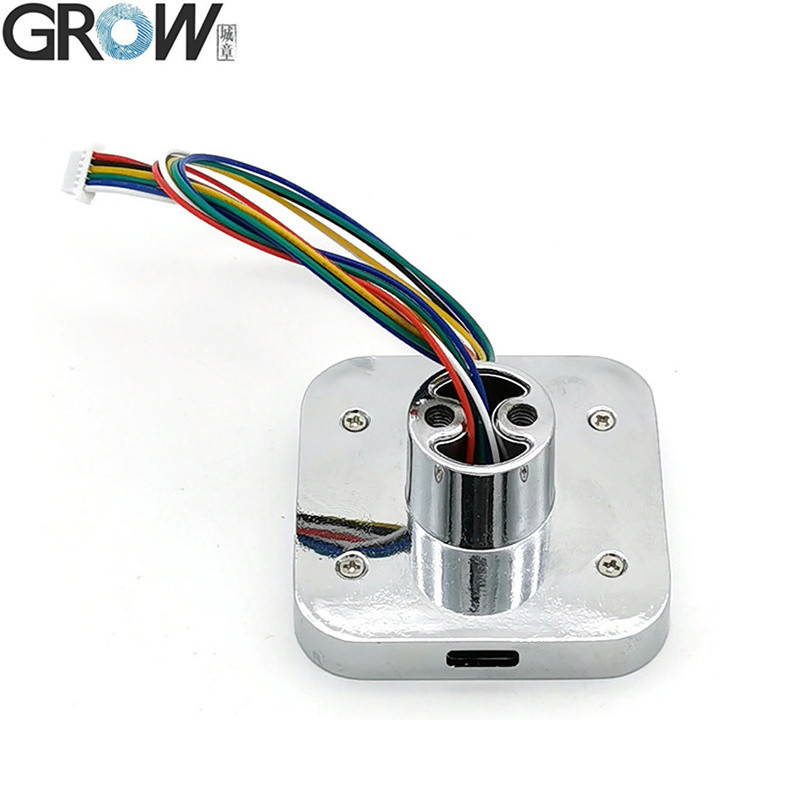

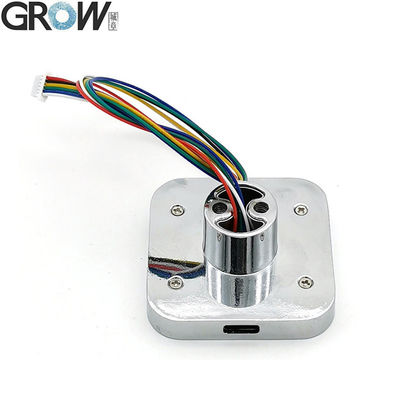

R502-AW Specificatie

Model R502-AW
Type Capacitieve Vingerafdrukmodule
Interface UART(TTL)
Resolutie 508 DPI
Spanning DC 3.3V
Vingerafdrukcapaciteit 200
Detectiearray 192*192 pixels
Werkstroom 20mA
Stand-by stroom Typische aanraakstand-by spanning: 3,3V, Gemiddelde stroom: 2uA

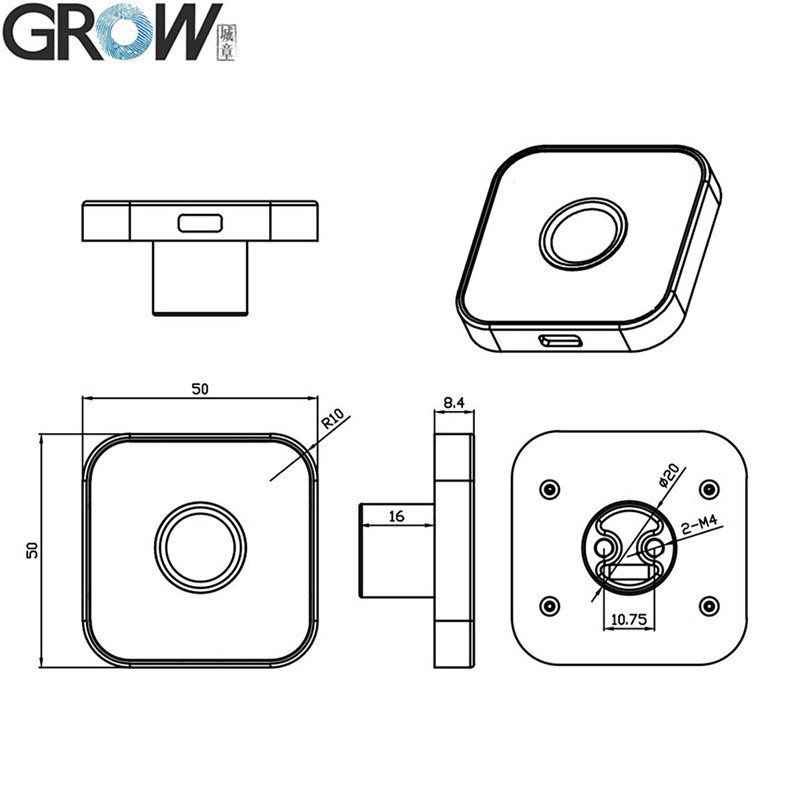

Externe afmetingen vingerafdrukmodule 50*50*8,4 (mm)
Effectief verzamelgebied Diameter 15,5 (mm)
Behuizing materiaal Zinklegering
Verbind besturingskaart KS200/K202/K215/KL216/K219-A/K220/KS220/KS236-A
Connector SH 1.0-6Pin
LED-besturing JA
LED-kleur RGB
Snelheid scannen < 0,2 seconden
Verificatiesnelheid < 0,3 seconden
Matching methode 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Werkomgeving -20C ---60C
Werkvochtigheid 10-85%
Antistatische capaciteit 15KV
Slijtvastheid 1 miljoen keer
Communicatie baudrate (UART): (9600 × N) bps waarbij N = 1 ~ 12 (standaard N = 6, dwz 57600bps)


Product Bestanden

·Biedt gratis referentie SDK-bestanden voor Arduino, Android, .Net, Windows enzovoort.
·Biedt Gebruikershandleiding

U kunt de R502-AW gebruikershandleiding downloaden via deze website link:
https://hzgrow.en.made-in-china.com

U kunt de K202 gebruikershandleiding downloaden via deze website link:
https://hzgrow.en.made-in-china.com

Als u SDK-bestanden nodig heeft, neem dan contact met ons op.


GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 1
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 2

GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 3
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 4
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 5
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 6
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 7
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 8GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 9GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 10
GROEI K202+R502-AW DC12V Laag Stroomverbruik Vingerafdruk Toegangscontrole Board 11
