Gedetailleerde informatie

Model NO.:	K220+R502-A	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Power Supply:	DC 10V--24V	Standby Current:	<10mA
Output:	Relay(Max. Current:10A)	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 10V--24V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 22.50/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Markeren:	Geavanceerde toegangscontrolemodule voor vingerafdrukken , Geavanceerde vingerafdrukslezer , Betrouwbare toegangscontrolemodule voor vingerafdrukken

Productomschrijving

Technische parameters

·Voeding: DC10V--24V
·Stroom in stand-bymodus: <10mA
·Uitgang: Relais (Max. stroom: 10A)
·Vingerafdrukcapaciteit: 200 stuks
·Relais tijd: 0,5s-60s of meer dan 60s - In normaal open modus - druk op vinger - relais open, druk opnieuw - relais gesloten

Gebruiksaanwijzing

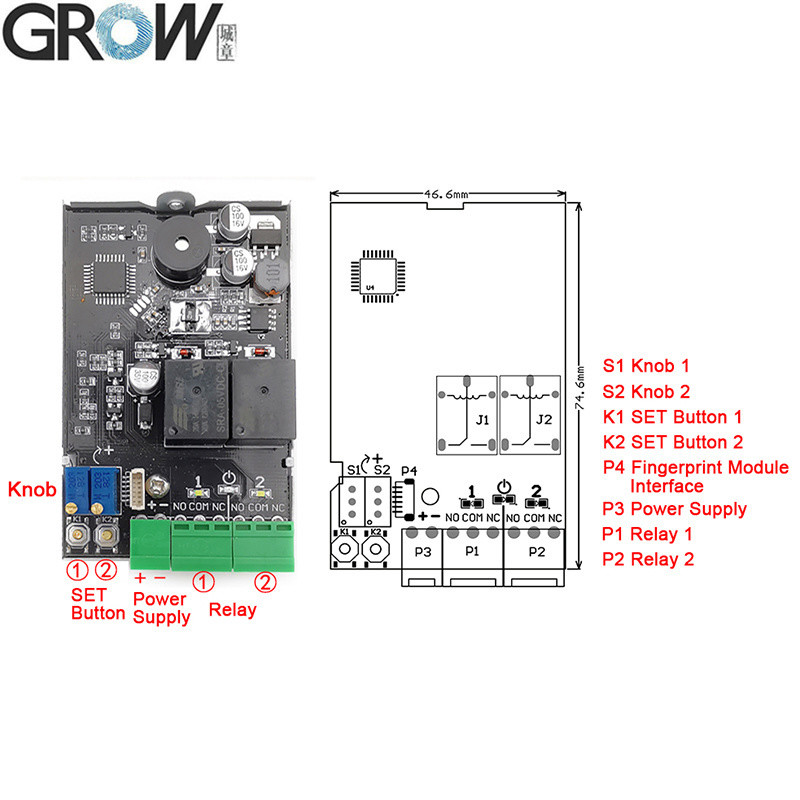

1.SET-knop (K1-K2)
1.1 Beheerder vingerafdruk registreren: Druk kort op de SET-knop, het systeem bevindt zich in de beheerder registratiestatus en de blauwe indicator knippert snel, plaats dezelfde vinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdruk kan continu worden geregistreerd. Indien u geen vingerafdruk hoeft toe te voegen, wacht dan een paar seconden om af te sluiten.

1.2 Vingerafdruk verwijderen:
1.2.1 Vingerafdrukken van één relaispositie verwijderen: Houd de bijbehorende SET-knop lang ingedrukt, de blauwe indicator knippert snel, hoor een lange "Di" piep, laat de vinger los, de relaisindicator gaat aan en hoor muziek, wat betekent dat deze locatie van de beheerder en gebruikersvingerafdrukken zijn verwijderd;
1.2.2 Alle vingerafdrukken van de relaispositie verwijderen (terug naar fabrieksinstellingen): Houd een SET-knop lang ingedrukt om twee keer een lange "Di" piep te horen, laat de vinger los, alle indicatielampjes gaan aan, wat betekent dat de initialisatiebewerking succesvol is, terug naar fabrieksinstellingen.

2. Gebruikersvingerafdruk registreren: Druk ongeveer 10 seconden op de beheerdersvingerafdruk totdat u de muziek hoort en de blauwe indicator snel knippert, wat betekent dat u een gebruikersvingerafdruk kunt toevoegen. Plaats dezelfde gebruikersvinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdruk kan continu worden geregistreerd. Indien u geen vingerafdruk hoeft toe te voegen, wacht dan een paar seconden om af te sluiten. (Opmerking: De opslaglocatie van de vingerafdruk van de gebruiker is afhankelijk van de opslaglocatie van de vingerafdruk van de beheerder; Als de vingerafdruk van de beheerder tegelijkertijd in nr. 1 en nr. 2 is opgeslagen, wordt de vingerafdruk van de gebruiker standaard in nr. 1 opgeslagen.)

3. Gebruikersvingerafdruk verwijderen: Druk ongeveer 20 seconden op de beheerdersvingerafdruk totdat u "Di-" en muziek hoort, wat betekent dat de vingerafdrukken van de gebruiker op deze locatie zijn verwijderd. (Opmerking: De verwijderlocatie van de vingerafdruk van de gebruiker is afhankelijk van de opslaglocatie van de vingerafdruk van de beheerder. Als de vingerafdruk van de beheerder tegelijkertijd in nr. 1 en nr. 2 is opgeslagen, worden de vingerafdrukken van de gebruiker in nr. 1 standaard verwijderd.)

4. Relais tijd instellen: Draai S1 of S2 om de sluitingstijd van het relais in te stellen van 0,5 tot 60 seconden. Wanneer deze langer is dan 60 seconden, bevindt deze zich in de normaal open normaal gesloten toestand, relais bediend wanneer de vingerafdruk passeert, en vervolgens relais vrijgegeven wanneer de vingerafdruk opnieuw passeert, relais bediend en vrijgegeven circulair. Het relais is een contactuitgang, schakelsignaal, geen spanningsuitgang.

5. Gebruik: Druk op de vinger, het relais sluit nadat de vingerafdruk passeert en de sluitingstijd wordt bepaald door S1 of S2.

Opmerking:
1. Alle indicatielampjes zijn uit in de stand-bystand en de lampjes zijn aan in de werkstand;
2. Als u het indicatielampje van de module wilt uitschakelen in de normaal open modus, houdt u een SET-knop lang ingedrukt om drie keer een lange "Di" piep te horen. Herhaal deze actie om te openen.

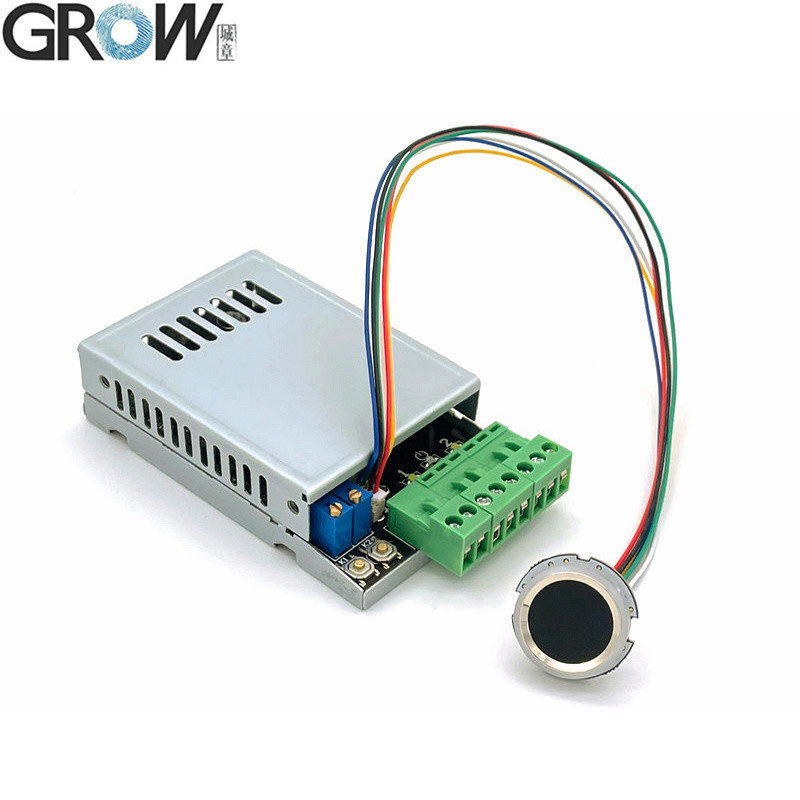

K220 kan samen met R502-A, R502-AW, R502-F, R503 vingerafdrukmodule worden gebruikt

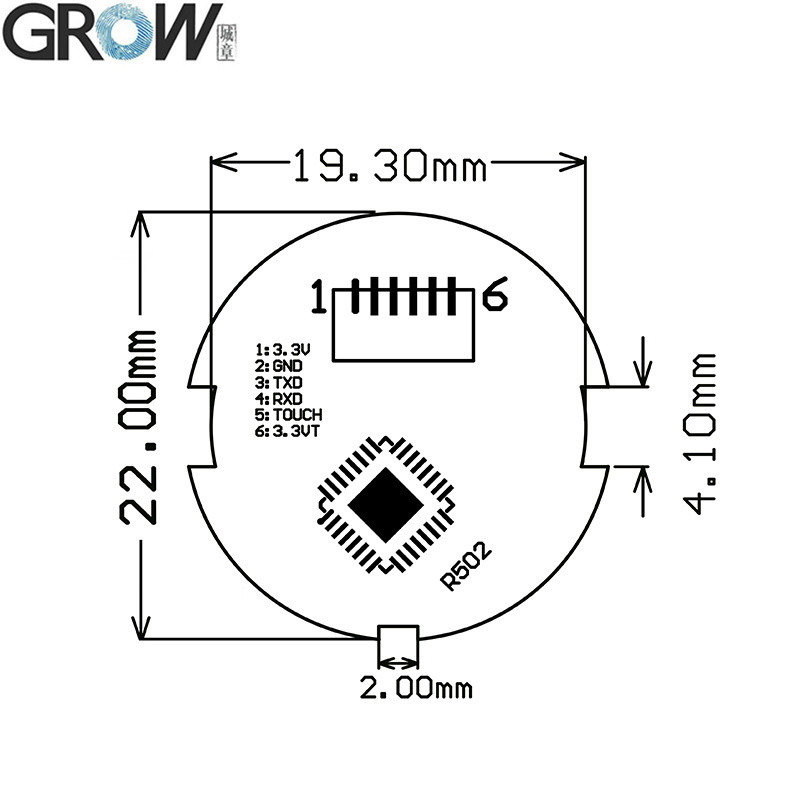

R502-A Specificaties

Model	R502-A
Type	Capacitieve vingerafdrukmodule
Interface	UART (TTL)
Resolutie	508 DPI
Spanning	DC 3.3V
Vingerafdrukcapaciteit	200
Detectiearray	192*192 pixels
Werkstroom	20mA
Stand-bystroom	Typische aanraakstand-byspanning: 3,3V, Gemiddelde stroom: 2uA
Externe afmetingen vingerafdrukmodule	Diameter 22 (mm)
Interne afmetingen vingerafdrukmodule	Diameter 19,5 (mm)
Hoogte vingerafdrukmodule	5 (mm)
Effectief verzamelgebied	Diameter 15,5 (mm)
Connector	SH1.0-6Pin
LED-bediening	JA

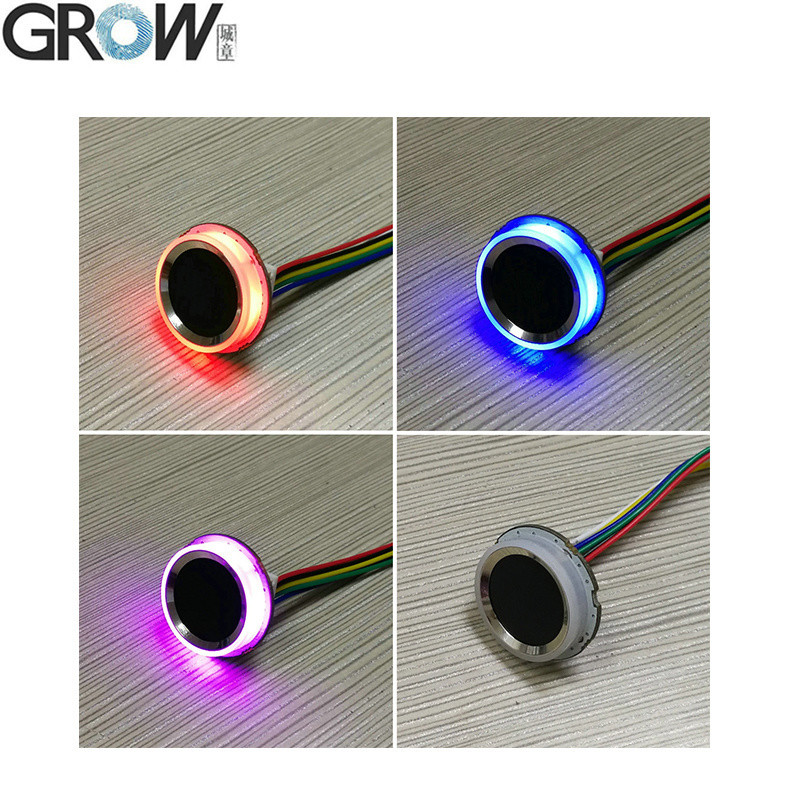

LED-kleur	Paars en blauw en rood
Scansnelheid	< 0,2 seconde
Verificatiesnelheid	< 0,3 seconde
Matching methode	1:1; 1:N
FRR	≤1%
FAR	≤0,001%
Werkomgeving	-20C ---60C
Werkvochtigheid	10-85%
Antistatische capaciteit	15KV
Slijtvastheid	1 miljoen keer
Communicatie baudrate (UART):	(9600 × N) bps waarbij N = 1 ~ 12 (standaard N = 6, dwz 57600bps)

Bestanden

·Bied gratis referentie SDK-bestanden voor Arduino, Android, .Net, Windows enzovoort.
·Bied gebruikershandleiding

K220 Operation Video op Youtube: https://youtu.be/YQXeH9AGbco

Als u SDK-bestanden nodig heeft, neem dan contact met ons op.
