Gedetailleerde informatie

Model nr.:	K236-A+R503	Scherm:	In beeld
Communicatie-interface:	RS232, USB	Fingerafdrukcapaciteit:	80
Stroomvoorziening:	DC 6V (4*AAA-batterij)	Reservestroom:	< 7ua
Output:	DC5-6V, 300mA	K236-a Grootte:	8747,116,5 mm
R503 Afmeting:	Diameter 28 mm	Transportpakket:	het standaardpakket van het de uitvoerkarton
Specificatie:	DC 6V (4*AAA-batterij)	Handelsmerk:	GROEN
Oorsprong:	China	HS-code:	8471609000
Levering vermogen:	5000	Stemdienst:	Zonder spraakdienst
De klok:	Zonder klok	Kleur:	In beeld
Monsters:	US$ 23,4 / stuk 1 stuk.	Maatwerk:	Beschikbaar Gepersonaliseerd verzoek
Verzendkosten:	over de verzendkosten en de geschatte levertijd.	:	Aanvankelijke betaling Volledige betaling
Monetaire waarde:	US$	Teruggave en restitutie:	U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Productomschrijving

K236-A Technische parameters

*K236-Een vingerprint control board, met gebruikmaking van een batterijdoos en een geïntegreerd circuit board met een laag stroomverbruik.
De stroomvoorziening is 4 AAA batterijen.
*De functie vingerafdrukken van de beheerder en de gebruiker.
* Er kunnen twee uitgangsmodus worden geselecteerd, geschikt voor elektronische slotkarosserie, relais en andere apparatuur.
* K236-A kan worden gebruikt met R502, R502A, R502AW, R503 vingerafdrukmodule.

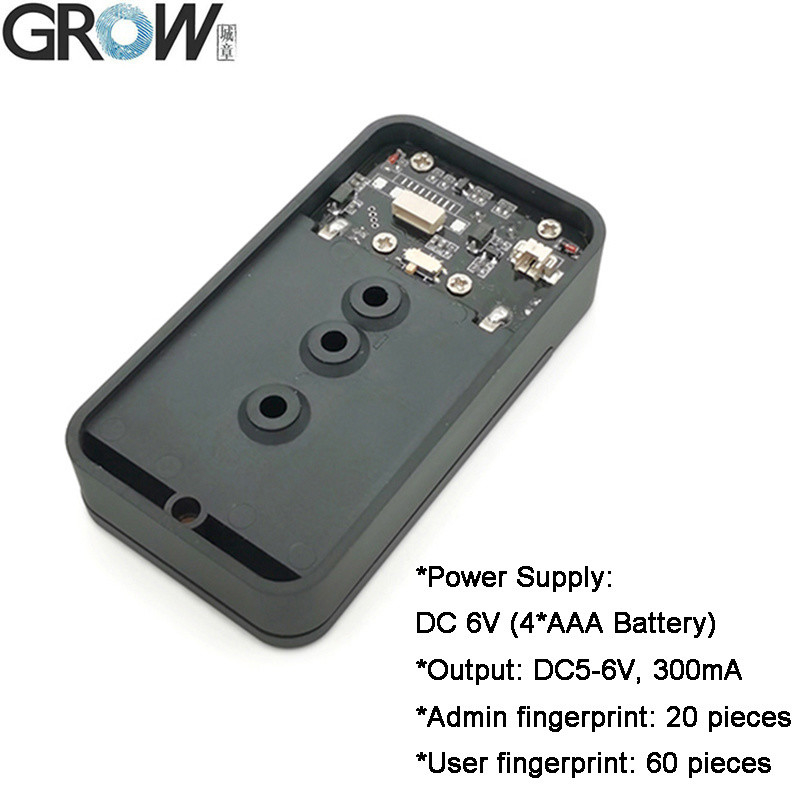

·Krachtbron: gelijkstroom 6V (4*AAA-batterij)
·Stand-by-current besturingsbord: <7uA
·Vingerafdrukcapaciteit:
Vingerafdruk van de beheerder: 20 stuks
Gebruikersvingerafdruk: 60 stuks
·Uitgang: DC5-6V, 300mA

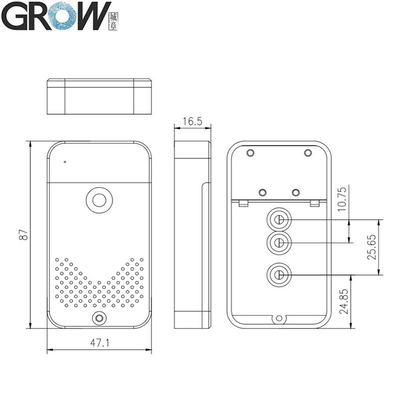

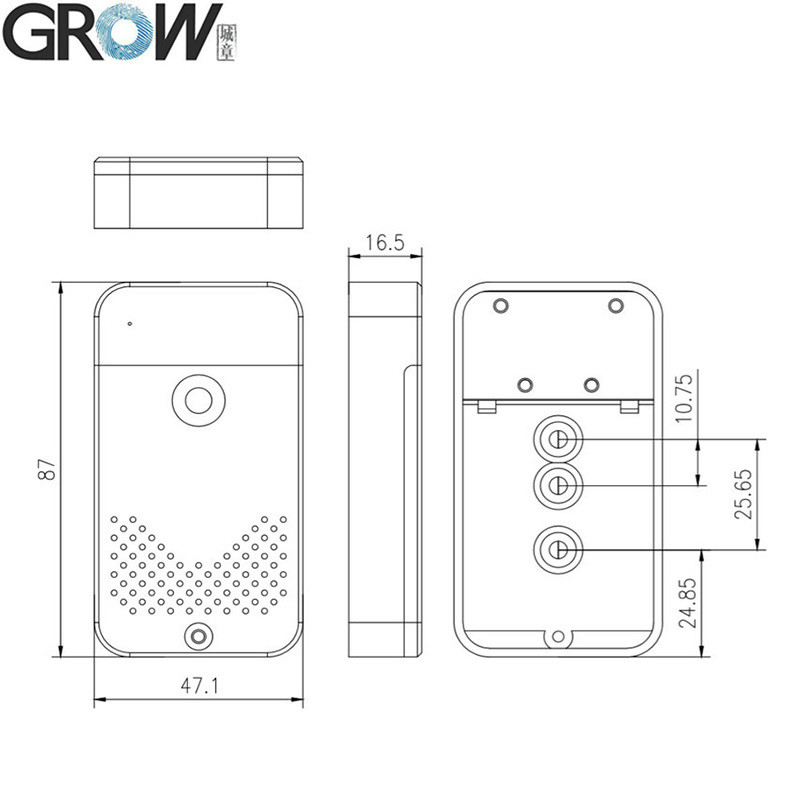

·Maat: 87*47,1*16,5 mm

K236-A Operatieinstructie

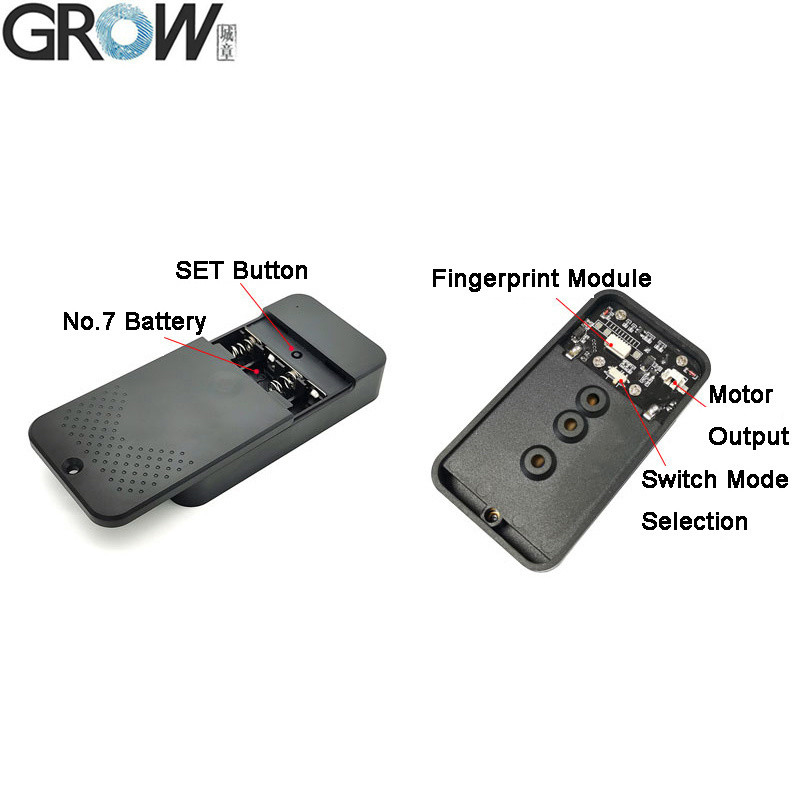

1.RegisterbeheerderVingerafdruk: Druk op de SET-knop kort,systeem in registerstatus van de beheerder en blauwe indicator licht flitsen snel,Zet dezelfde vinger meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd.Als u geen vingerafdruk hoeft toe te voegen, wacht u enkele seconden voordat u vertrekt.
2.Registreer gebruikersvingerafdruk: Druk op de beheerder vingerafdruk totdat de blauwe indicator licht flitsen snel en de muziek te horen, betekent kan gebruikersvingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd.

3.Verwijder gebruikersvingerafdruk: Druk op de beheerder vingerafdruk totdat de rode indicator licht flitsen snel en horen "Di", verplaats de vinger,de rode indicator licht flitsen langzaam,druk op de vinger opnieuw,Luister naar "Di-Di-Di" en muziekDat betekent dat de vingerafdrukken worden verwijderd.

4. Terug naar Factory Default: Druk lang op de SET-knop totdat u het piepgeluid "Di-Di-Di" hoort en laat de knop los, betekent dat de initialisatie succesvol is.

5.Mode Selectie: ingesteld door de schakelaar:

[Rechts]:Uitgang DC5V en houd 0,5 seconde; stop 5 seconden, dan minusspanning uitgang en houd 0,5 seconden.

[Links]: Hou de uitgang DC5V tot het verwijderen van de vinger.

Opmerking:
1.Wanneer de spanning lager is dan DC4.7V, licht het rode licht op, wat de waarschuwing voor lage spanning betekent.
2.In de modus "links", wanneer de vingerafdruk van de gebruiker moet worden geregistreerd of verwijderd, nadat de vingerafdruk van de beheerder met succes is ingedrukt,het opheffen van de vinger en vervolgens druk op dezelfde beheerder vinger opnieuw totdat de blauw/rood indicator licht flitsen snel en de muziek te horen, dan kan het de vingerafdrukken van de gebruiker registreren / verwijderen.
3.Elke vingerafdruk kan worden gebruikt bij fabrieksinstelling, en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.

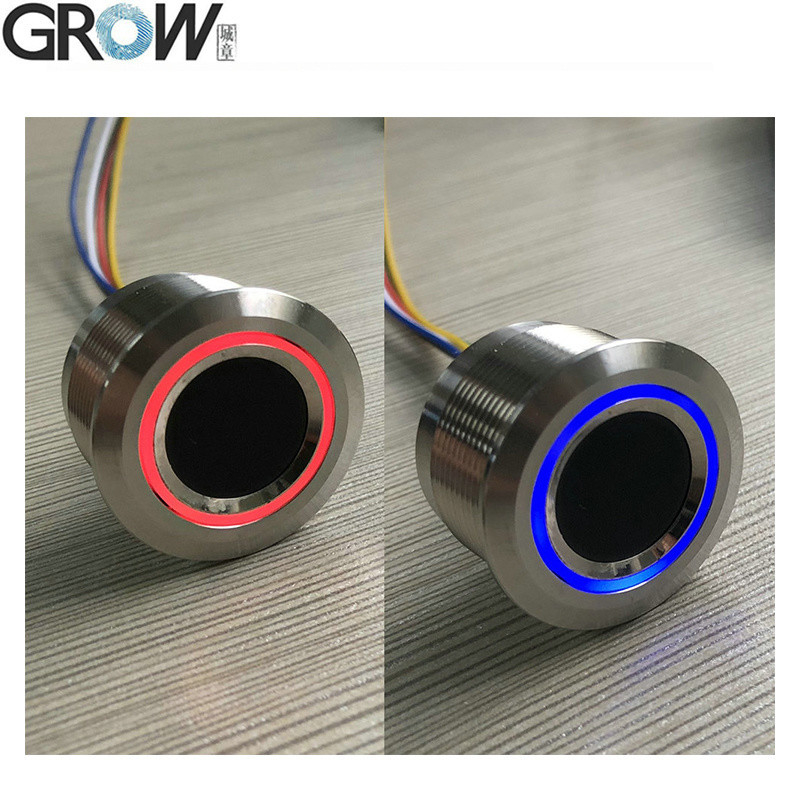

R503 Specificatie

Model	R503
Type	Capacitatieve vingerafdrukmodule
Interface	UART ((TTL)
Resolutie	508 DPI
Spanning	DC 3,3 V
Fingerafdrukcapaciteit	200
Sensorarray	192 x 192 pixels
Werkstroom	20 mA
Standby-stroom	Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA

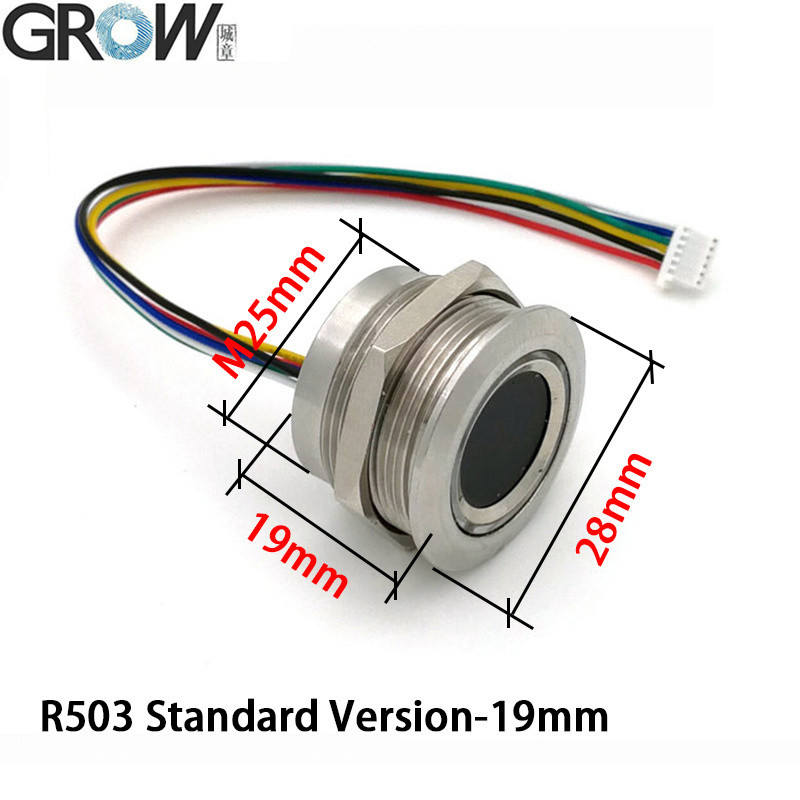

Externe afmeting van de vingerafdrukmodule	Diameter 28 (mm)
Inwendige afmetingen van de vingerafdrukmodule	Diameter 23,5 (mm)
Hoogte van de vingerafdrukmodule	19 mm
Effectief verzamelgebied	Diameter 15,5 (mm)
Verbinding	MX1.0-6Pin
LED-controle	- Jawel.
LED-kleur	Blauw en rood
Scansnelheid	< 0,2 seconde
Verificatiesnelheid	< 0,3 seconde
Matching methode	1:1; 1:N
FRR	≤ 1%
VAR	≤ 0,001%
Werkomgeving	-20C --- 60C
Werkvochtigheid	10-85%
Antistatische capaciteit	15 kV
Intensiteit van de slijtvastheid	1 miljoen keer
Communicatie baudrate (UART):	(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)

Dossiers:
·Verdragen van vrije referentiedateien voor Arduino, Android, Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.

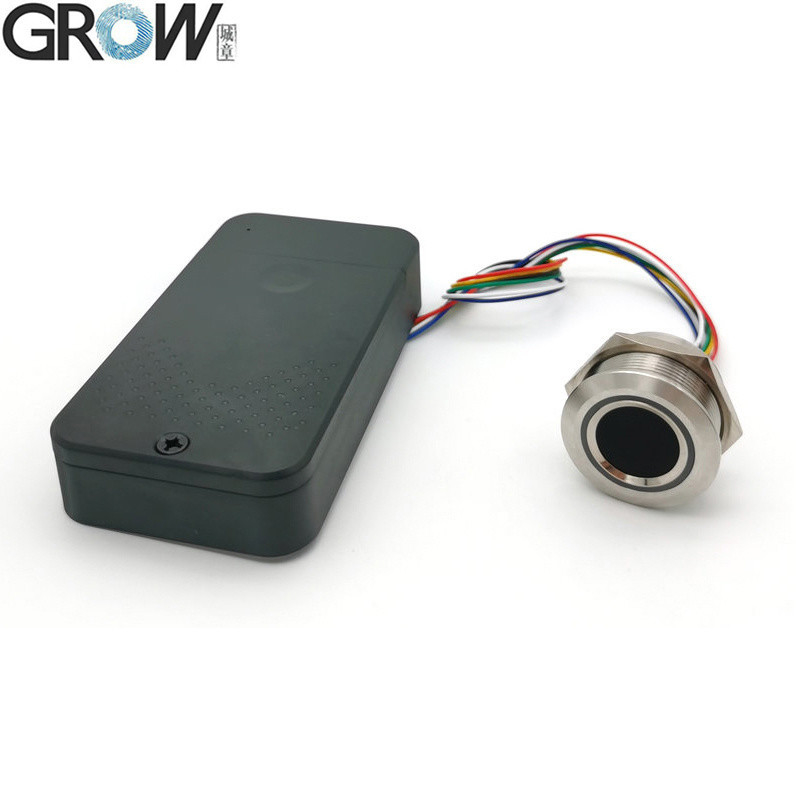

Grow K236-a+R503 DC6V 4*AAA Fingerprint Control Board with Battery Case
