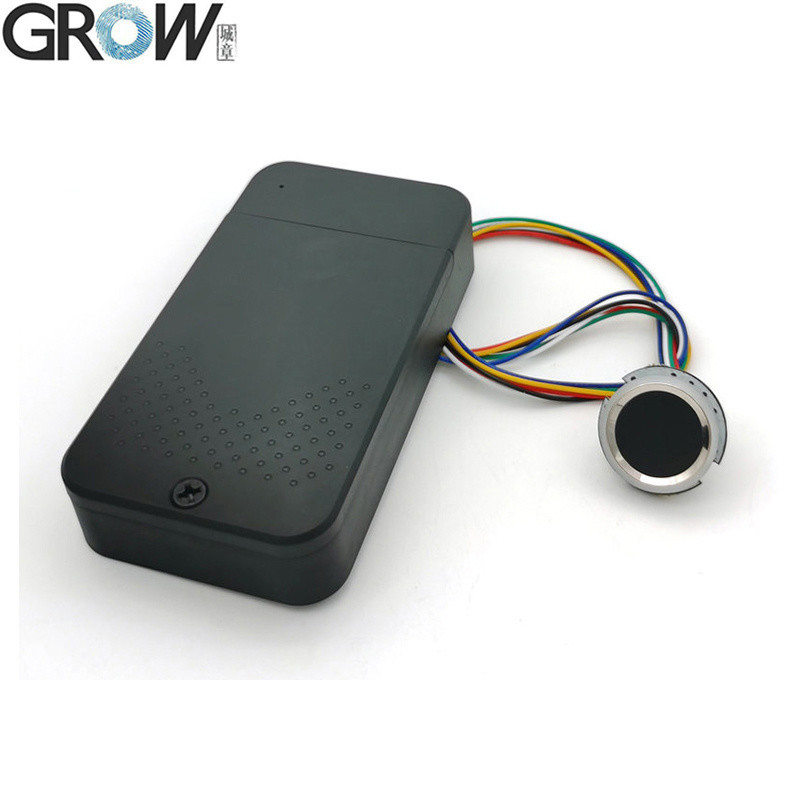

GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board met batterijbox voor toegangsysteem

GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System
GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System
GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board With Battery Box for Access System
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model nr.: K236-A+R502-A scherm: Als beeld
Communicatie-interface: RS232, USB Fingerafdrukcapaciteit: 80
Stroomvoorziening: DC 6V (4*AAA-batterij) Standby-stroom: < 7ua
uitgang: DC5-6V, 300mA K236-a Grootte: 87*47,1*16,5 mm
R502-a Grootte: Diameter 22 mm Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: DC 6V (4*AAA-batterij) Handelsmerk: GROEN
Oorsprong: CHINA HS-code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 21,6 / stuk 1 stuk (min.order) Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.

Productomschrijving

GROW K236-A+R502-A DC6V 4*AAA Battery Low Power Design Admin/User Fingerprint Control Board met batterijbox voor toegangsysteem 0

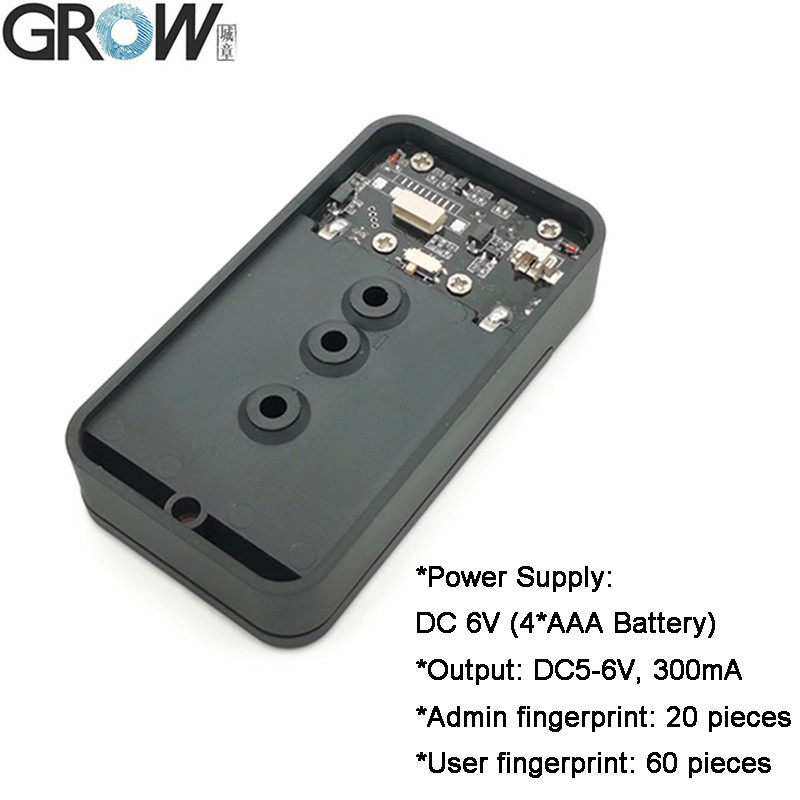

K236-A Technische Parameters

*K236-A vingerafdrukbesturingskaart, met behulp van batterijbox en printplaat geïntegreerd en een laag stroomverbruik.
*De voeding is 4*AAA batterijen.
*Heeft beheerder- en gebruikersvingerafdrukfunctie.
*Er kunnen twee uitvoermodi worden geselecteerd, geschikt voor elektronische slotlichamen, relais en andere apparatuur.
*K236-A kan worden gebruikt met R502, R502A, R502AW, R503 vingerafdrukmodule.


·Voeding: DC 6V (4*AAA Batterij)
·Stroomverbruik besturingskaart in stand-by:<7uA
·Vingerafdrukcapaciteit:
Beheerdersvingerafdruk: 20 stuks
Gebruikersvingerafdruk: 60 stuks
·Uitgang: DC5-6V, 300mA

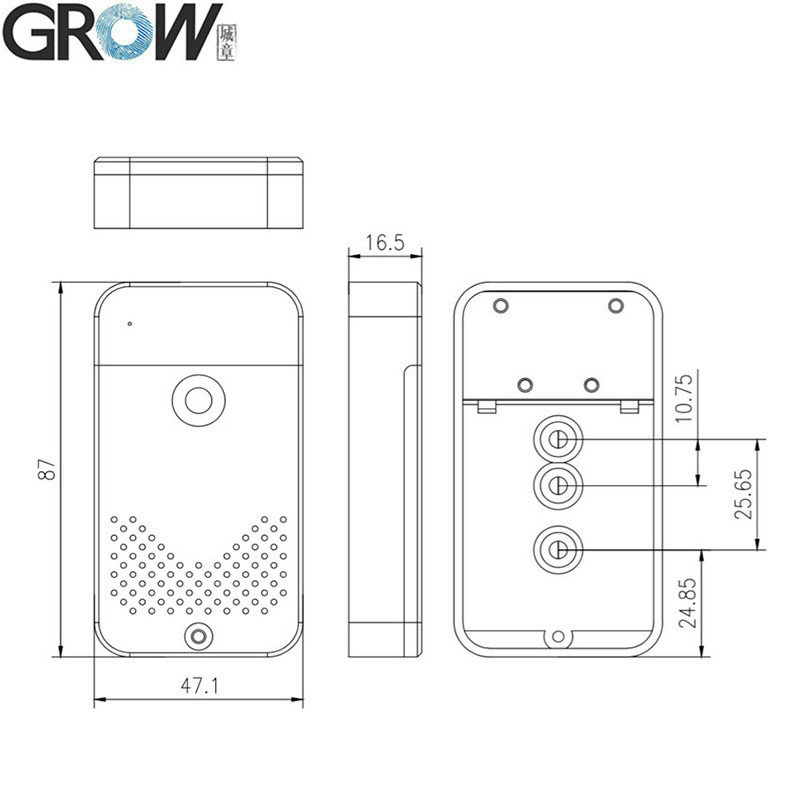

·Afmetingen: 87*47.1*16.5mm


K236-A Gebruiksaanwijzing

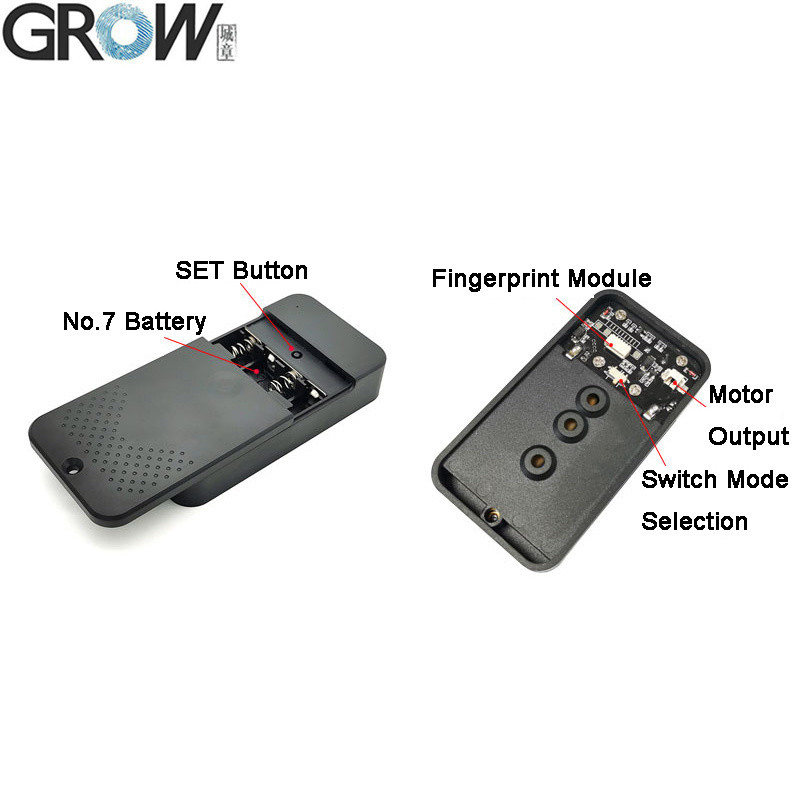

1. Beheerdersvingerafdruk registreren: Druk kort op de SET-knop, het systeem gaat naar de beheerdersregistratiestatus en het blauwe indicatielampje knippert snel, plaats dezelfde vinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdrukken kunnen continu worden geregistreerd. Als u geen vingerafdruk hoeft toe te voegen, wacht dan een paar seconden om af te sluiten.
2. Gebruikersvingerafdruk registreren: Druk op de beheerdersvingerafdruk totdat het blauwe indicatielampje snel knippert en de muziek hoort, wat betekent dat u een gebruikersvingerafdruk kunt toevoegen. Plaats dezelfde gebruikersvinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdrukken kunnen continu worden geregistreerd. Als u geen vingerafdruk hoeft toe te voegen, wacht dan een paar seconden om af te sluiten.

3. Gebruikersvingerafdruk verwijderen: Druk op de beheerdersvingerafdruk totdat het rode indicatielampje snel knippert en "Di" hoort, haal de vinger weg, het rode indicatielampje knippert langzaam, druk opnieuw op de vinger, hoor "Di-Di-Di" en muziek, wat betekent dat de gebruikersvingerafdrukken zijn verwijderd.

4. Terug naar fabrieksinstellingen: Houd de SET-knop lang ingedrukt totdat u "Di-Di-Di" hoort piepen en laat de knop los, wat betekent dat de initialisatiebewerking succesvol is.

5. Modusselectie: instellen met de tuimelschakelaar:

[Rechts]: Uitgang DC5V en houd 0,5 seconde vast; stop 5 seconden, dan wordt de negatieve spanning uitgevoerd en 0,5 seconden vastgehouden.

[Links]: Uitgang DC5V vasthouden totdat de vinger wordt verwijderd.

Opmerking:
1. Wanneer de spanning lager is dan DC4.7V, gaat het rode lampje branden, wat de waarschuwing voor lage spanning betekent.
2. In de "[Links]"-modus, wanneer u een gebruikersvingerafdruk moet registreren/verwijderen, nadat u succesvol op de beheerdersvingerafdruk hebt gedrukt, de vinger optilt en vervolgens opnieuw op dezelfde beheerdersvinger drukt totdat het blauwe/rode indicatielampje snel knippert en de muziek hoort, dan kan deze een gebruikersvingerafdruk registreren/verwijderen.
3. Elke vingerafdruk kan worden gebruikt bij de fabrieksinstellingen en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.


R502-A Specificatie

Model

R502-A

Type

Capacitieve Vingerafdrukmodule

Interface

UART(TTL)

Resolutie

508 DPI

Spanning

DC 3.3V

Vingerafdrukcapaciteit

200

Detectiearray

192*192 pixels

Werkstroom

20mA

Stand-bystroom

Typische aanraakstand-byspanning: 3,3V, Gemiddelde stroom: 2uA

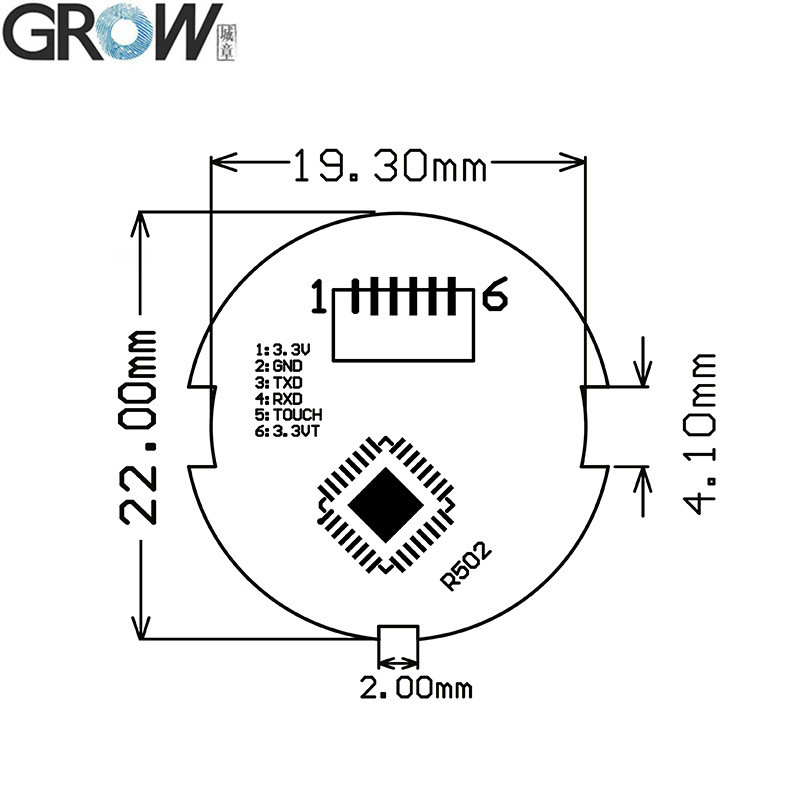

Externe afmetingen vingerafdrukmodule

Diameter 22 (mm)

Interne afmetingen vingerafdrukmodule

Diameter 19.3 (mm)

Hoogte vingerafdrukmodule

5 (mm)(Behalve de connector)

Effectief verzamelgebied

Diameter 15.5 (mm)

Connector

MX1.0-6Pin

LED-besturing

JA

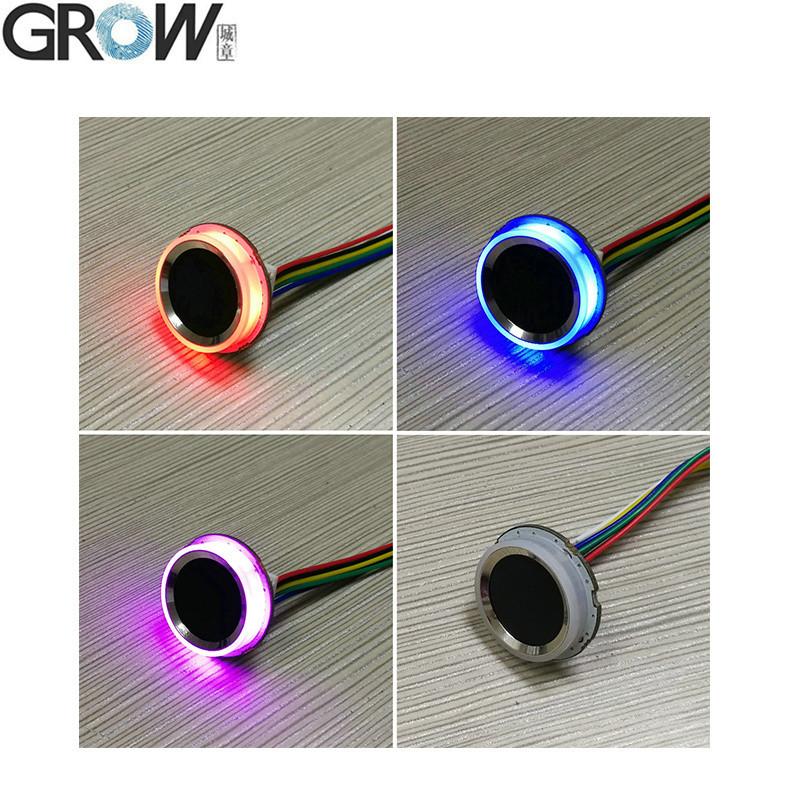

LED-kleur

Paars en Blauw en Rood

Scansnelheid

< 0,2 seconde

Verificatiesnelheid

< 0,3 seconde

Matching Methode

1:1; 1:N

FRR

≤1%

FAR

≤0.001%

Werkomgeving

-20C ---60C

Werkvochtigheid

10-85%

Antistatische capaciteit

15KV

Slijtvastheid

1 miljoen keer

Communicatie baudrate (UART):

(9600 × N) bps waarbij N = 1 ~ 12(standaard N = 6, d.w.z. 57600bps)



Bestanden:
·Bied gratis referentie SDK-bestanden voor Arduino, Android, .Net, Windows enzovoort.
·Bied gebruikershandleiding


Als u SDK-bestanden nodig heeft, neem dan contact met ons op.
