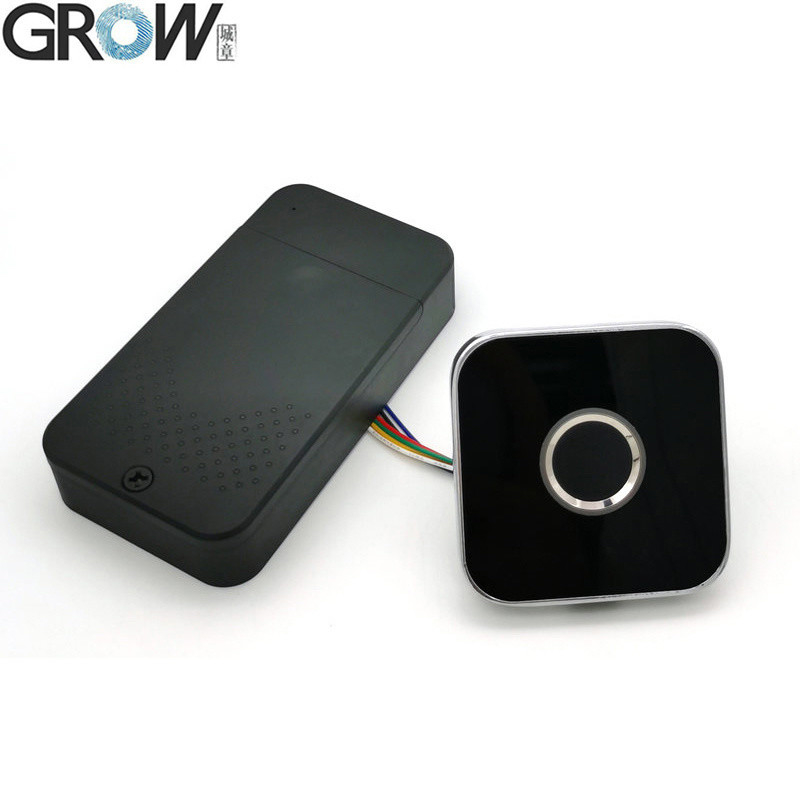

GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur

GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System
GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System
GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System GROW K236-A+R502-AW DC6V 4*AAA Battery Case Fingerprint Control Board Admin/User Fingerprint For Door Access Control System
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model nr.: K236-A+R502-AW scherm: Als beeld
Communicatie-interface: RS232, USB Fingerafdrukcapaciteit: 80
Stroomvoorziening: DC 6V (4*AAA-batterij) Standby-stroom: < 7ua
uitgang: DC5-6V, 300mA K236-a Grootte: 87*47,1*16,5 mm
R502-Aw Grootte: 50 x 50 x 8,4 mm Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: DC 6V (4*AAA-batterij) Handelsmerk: GROEN
Oorsprong: CHINA HS-code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 24/24 stuk 1 stuk. Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.

Productomschrijving

GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 0

K236-A Technische parameters

*K236-Een vingerprint control board, met gebruikmaking van een geïntegreerde batterijdoos en een circuit board met een laag stroomverbruik.
De stroomvoorziening is 4 AAA batterijen.
*De functie vingerafdrukken van de beheerder en de gebruiker.
* Er kunnen twee uitgangsmodus worden geselecteerd, geschikt voor elektronische slotkarosserie, relais en andere apparatuur.
* K236-A kan worden gebruikt met R502, R502A, R502AW, R503 vingerafdrukmodule.

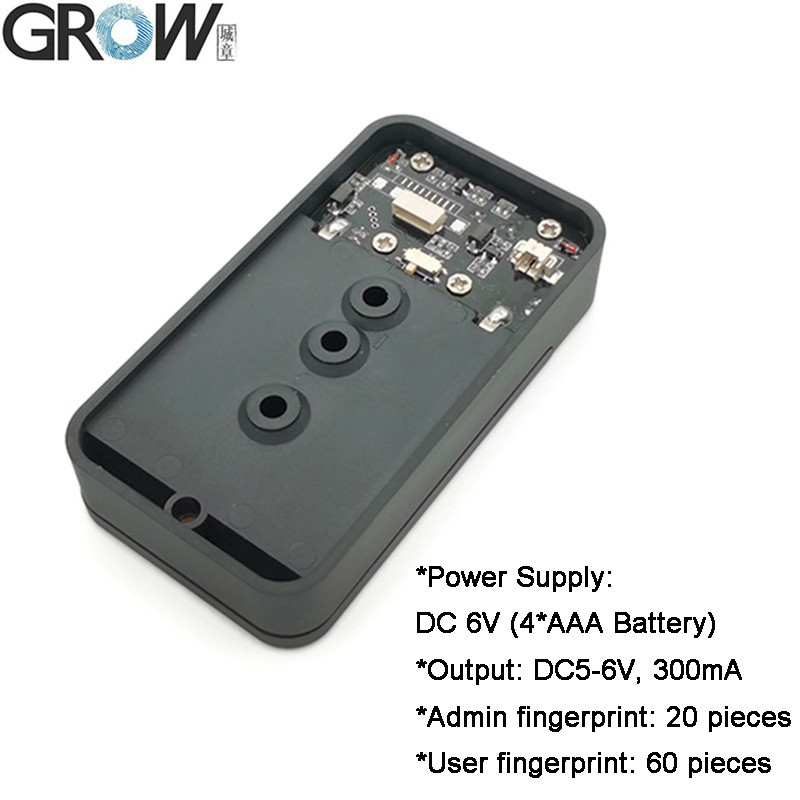

·Krachtbron: gelijkstroom 6V (4*AAA-batterij)
·Bestuursbord Stand by current: <7uA
·Vingerafdrukcapaciteit:
Vingerafdruk van de beheerder: 20 stuks
Gebruikersvingerafdruk: 60 stuks
·Uitgang: DC5-6V, 300mA

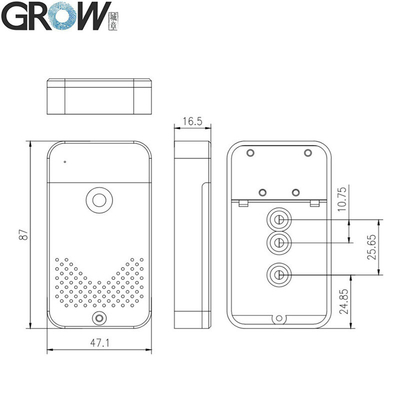

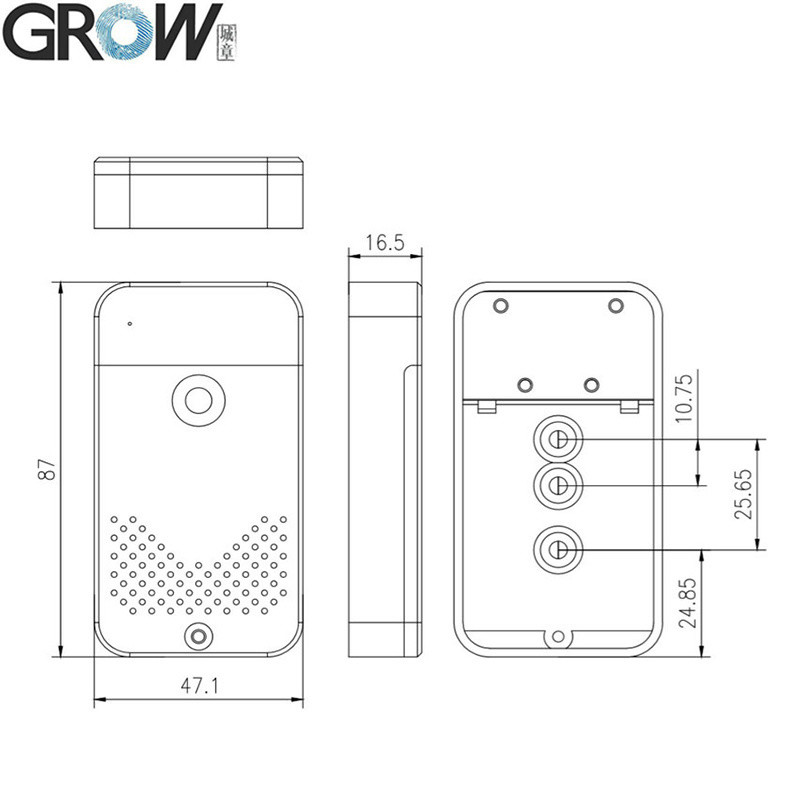

·Maat: 87*47,1*16,5 mm


K236-A Operatieinstructie

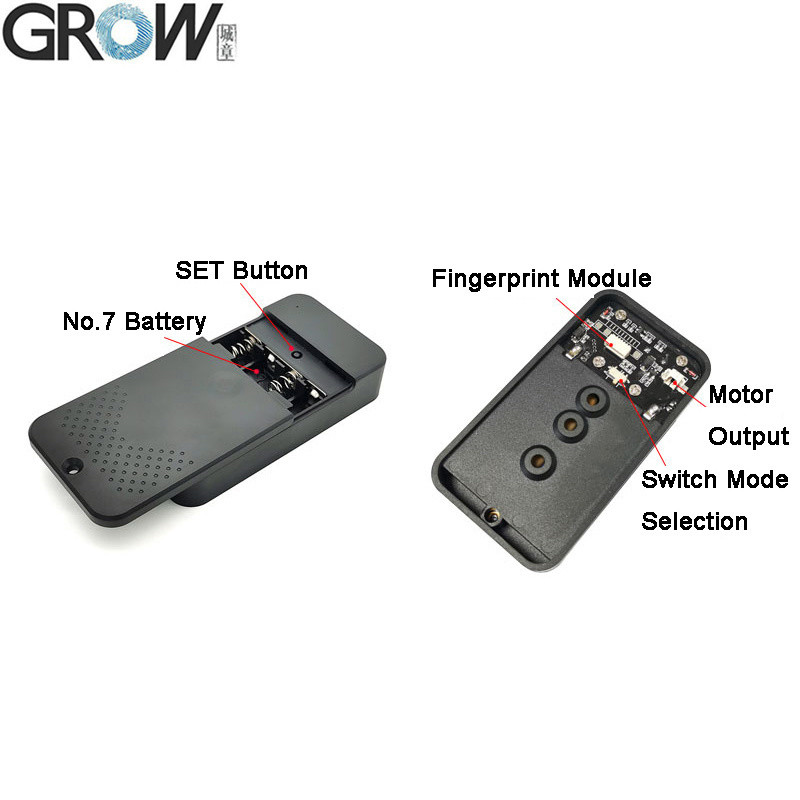

1.RegisterbeheerderVingerafdruk: Druk op de SET-knop kort,systeem in registerstatus van de beheerder en blauwe indicator licht flitsen snel,Zet dezelfde vinger meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd.Als u geen vingerafdruk hoeft toe te voegen, wacht u enkele seconden voordat u vertrekt.
2.Registreer gebruikersvingerafdruk: Druk op de beheerder vingerafdruk totdat de blauwe indicator licht flitsen snel en de muziek te horen, betekent kan gebruikersvingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd.

3.Verwijder gebruikersvingerafdruk: Druk op de beheerder vingerafdruk totdat de rode indicator licht flitsen snel en horen "Di", verplaats de vinger,de rode indicator licht flitsen langzaam,druk op de vinger opnieuw,Luister naar "Di-Di-Di" en muziekDat betekent dat de vingerafdrukken worden verwijderd.

4. Terug naar Factory Default: Druk lang op de SET-knop totdat u het piepgeluid "Di-Di-Di" hoort en laat de knop los, betekent dat de initialisatie succesvol is.

5.Mode Selectie: ingesteld door de schakelaar:

[Rechts]:Uitgang DC5V en houd 0,5 seconde; stop 5 seconden, dan minusspanning uitgang en houd 0,5 seconden.

[Links]: Hou de uitgang DC5V tot het verwijderen van de vinger.

Opmerking:
1.Wanneer de spanning lager is dan DC4.7V, licht het rode licht op, wat de waarschuwing voor lage spanning betekent.
2.In de modus "links", wanneer de vingerafdruk van de gebruiker moet worden geregistreerd of verwijderd, nadat de vingerafdruk van de beheerder met succes is ingedrukt,het opheffen van de vinger en vervolgens druk op dezelfde beheerder vinger opnieuw totdat de blauw/rood indicator licht flitsen snel en de muziek te horen, dan kan het de vingerafdrukken van de gebruiker registreren / verwijderen.
3.Elke vingerafdruk kan worden gebruikt bij fabrieksinstelling, en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.


R502-AW-specificatie

Model

R502-AW

Type

Capacitatieve vingerafdrukmodule

Interface

UART ((TTL)

Resolutie

508 DPI

Spanning

DC 3,3 V

Fingerafdrukcapaciteit

200

Sensorarray

192 x 192 pixels

Werkstroom

20 mA

Standby-stroom

Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA

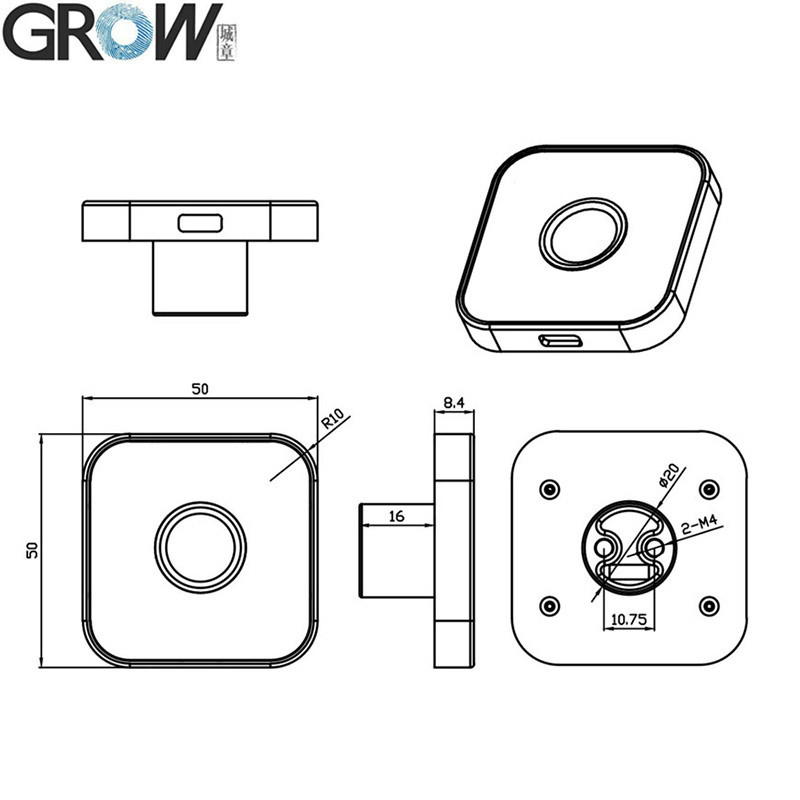

Externe afmeting van de vingerafdrukmodule

50*50*8,4 (mm)

Effectief verzamelgebied

Diameter 15,5 (mm)

Materiaal voor de behuizing

Zinklegering

Verbindingsbord

K200-3.3/K202/K215-V1.2/K216

Verbinding

MX1.0-6Pin

LED-controle

- Jawel.

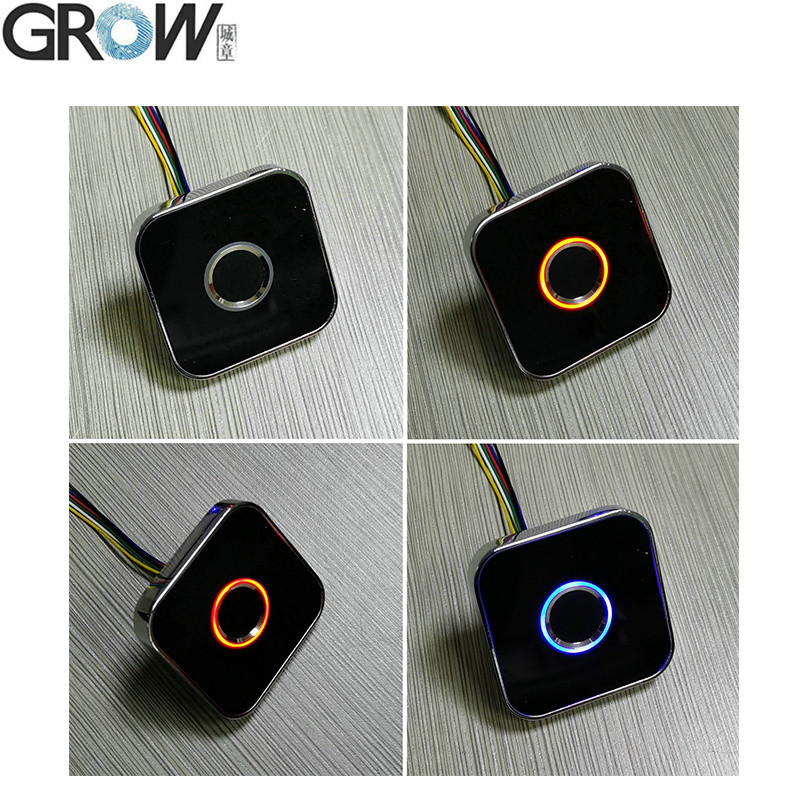

LED-kleur

Paars en Blauw en Rood

Scansnelheid

< 0,2 seconde

Verificatiesnelheid

< 0,3 seconde

Matching methode

1:1; 1:N

FRR

≤ 1%

VAR

≤ 0,001%

Werkomgeving

-20C --- 60C

Werkvochtigheid

10-85%

Antistatische capaciteit

15 kV

Intensiteit van de slijtvastheid

1 miljoen keer

Communicatie baudrate (UART):

(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)




Bestanden:
·Verdragen van vrije referentiedateien voor Arduino, Android, Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding


Als je SDK-bestanden nodig hebt, neem dan contact met ons op.


GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 1GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 2
GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 3GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 4GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 5GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 6GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 7
GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 8GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 9GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 10
GROEI K236-A+R502-AW DC6V 4*AAA Batterijhouder Vingerafdruk Besturingsbord Beheerder/Gebruiker Vingerafdruk Voor Toegangscontrolesysteem Deur 11
