Technische parameters
DC10-30V, relaisuitgang, jog-modus (0,5s-99s) / contactmodus / zelfvergrendelende modus.
Beheerd door SET-knop of afstandsbediening (vingerafdruk toevoegen/verwijderen aan verschillende drie databases, relais tijd wijzigen enzovoort)
·Uitgang: Relais (Max. stroom: 10A)
·Vingerafdrukcapaciteit: 200 stuks
·Relaisfunctie: Jog-modus (0,5s-99s) / contactmodus / zelfvergrendelende modus
Gebruiksaanwijzing
1. SET-knop:
1.1 Druk kort op de SET-knop, het systeem bevindt zich in de registratiestaat en de indicator knippert snel, druk meerdere keren voor elke vingerafdruk, vingerafdrukregistratie succesvol bij het horen van muziek.
Vingerafdruk kan continu worden geregistreerd wanneer het systeem zich in de registratiestaat bevindt; indien geen behoefte om meer vingerafdrukken toe te voegen, wacht een paar seconden. (Standaard wordt deze opgeslagen in vingerafdrukdatabase 1, wanneer de huidige database vol is, wordt deze automatisch opgeslagen in de volgende database.)
1.2 Wanneer terug naar fabrieksinstellingen, druk op de SET-knop totdat u een "Di" lange pieptoon en
muziek hoort, betekent initialisatiebewerking succesvol

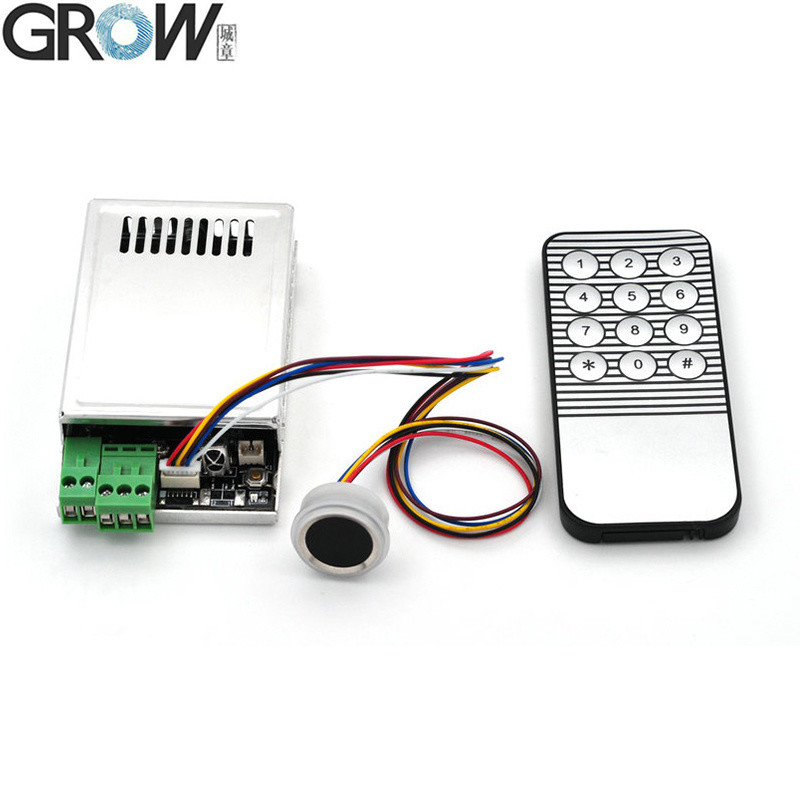

2. Afstandsbediening:
Bij gebruik van de afstandsbediening, raak de module aan om eerst wakker te worden.
2.1 Blauwe indicator brandt betekent in programmeerstaat, muziek betekent bewerking succesvol
Standaard wachtwoord: 123456, wachtwoordlengte: 6 cijfers
2.2 Wachtwoord wijzigen: Druk op *wachtwoord*1*nieuw wachtwoord*nieuw wachtwoord#
2.3 Vingerafdruk registreren: Druk op *wachtwoord*2*Database(1-5)# , verlaat de vingerafdruk in de registratiestaat wanneer u op de * knop drukt of een paar seconden wacht.
Bijv.: Registreren in Database 3: Druk op *wachtwoord*2*3#
2.4. Vingerafdruk verwijderen: Druk op *wachtwoord*3*Database(1-5)#
Bijv.: Verwijderen in Database 3: Druk op *wachtwoord*3*3#
2.5. Relais tijd instellen in jog-modus: Druk op *wachtwoord*4*Tijd(0,5s-99s)#
Bijv.: Stel 0,5s in: Druk op *wachtwoord*4*00#
Bijv.: Stel 1s in: Druk op *wachtwoord*4*01#
Bijv.: Stel 5s in: Druk op *wachtwoord*4*05#
Bijv.: Stel 99s in: Druk op *wachtwoord*4*99#
2.6. Werkmodus instellen:
Jog-modus: Druk op *wachtwoord*5*1#
Contactmodus: Druk op *wachtwoord*5*2#
Zelfvergrendelende modus: Druk op *wachtwoord*5*3#
2.7. Stand-bymodus selectie:
Stand-bymodus Aan: Druk op *wachtwoord*6*0#
Stand-bymodus Uit: Druk op *wachtwoord*6*1#
2.8. Terug naar fabrieksmodus: Druk op *wachtwoord*7*wachtwoord#
2.9. Wachtwoord gebruiken: Druk op *wachtwoord en relais gesloten, druk op # en relais geopend
Opmerking: Elke vingerafdruk kan worden gebruikt in de fabrieksstaat, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.
R502-F Specificaties
| Model |
R502-F |
| Type |
Capacitieve vingerafdrukmodule |
| Interface |
UART(TTL) |
| Resolutie |
508 DPI |
| Spanning |
DC 3.3V |
| Vingerafdrukcapaciteit |
200 |
| Detectie array |
192*192 pixels |
| Werkstroom |
20mA |
| Stand-by stroom |
Typische touch stand-by spanning: 3.3V, Gemiddelde stroom: 2uA |

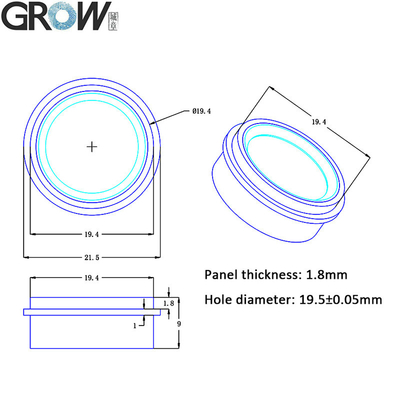

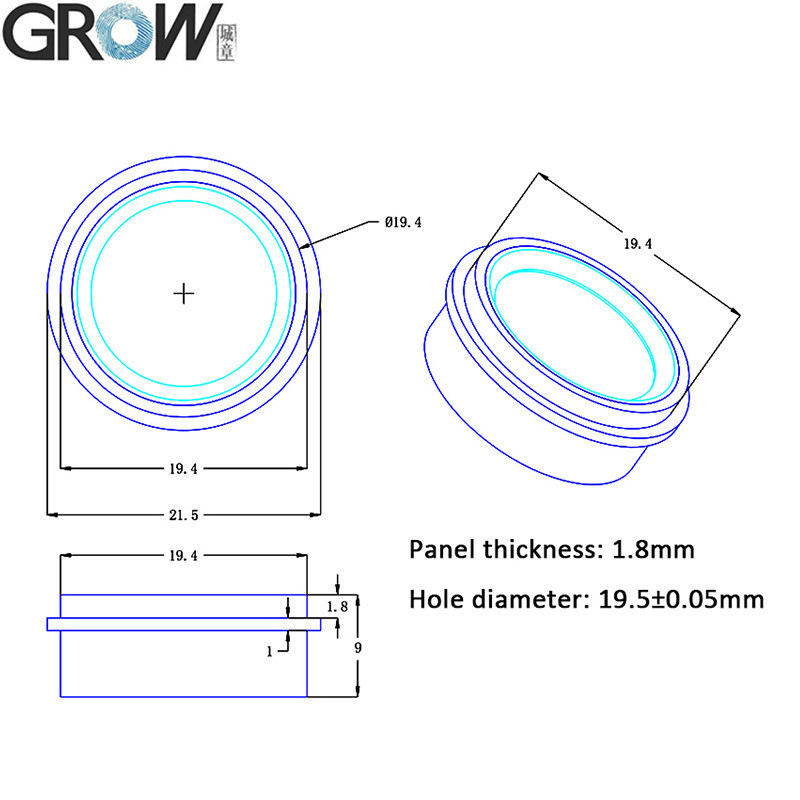

| Externe afmetingen vingerafdrukmodule |
Diameter 21,5 (mm) |
| Interne afmetingen vingerafdrukmodule |
Diameter 19,5 (mm) |
| Hoogte vingerafdrukmodule |
9 (mm) |
| Effectief verzamelgebied |
Diameter 15,5 (mm) |

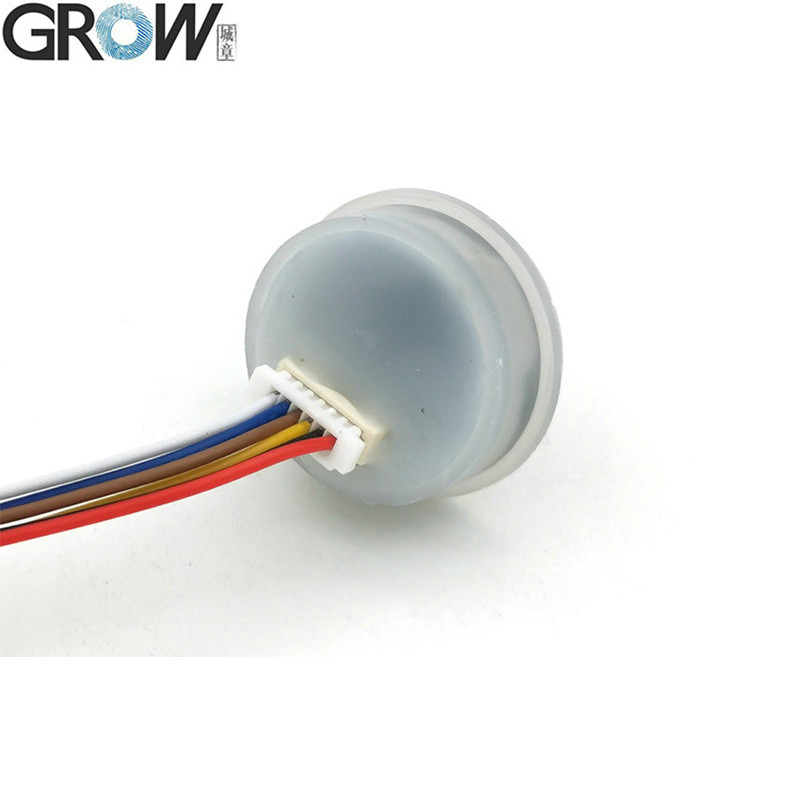

| Connector |
SH1.0-6Pin |
| LED-besturing |
JA |

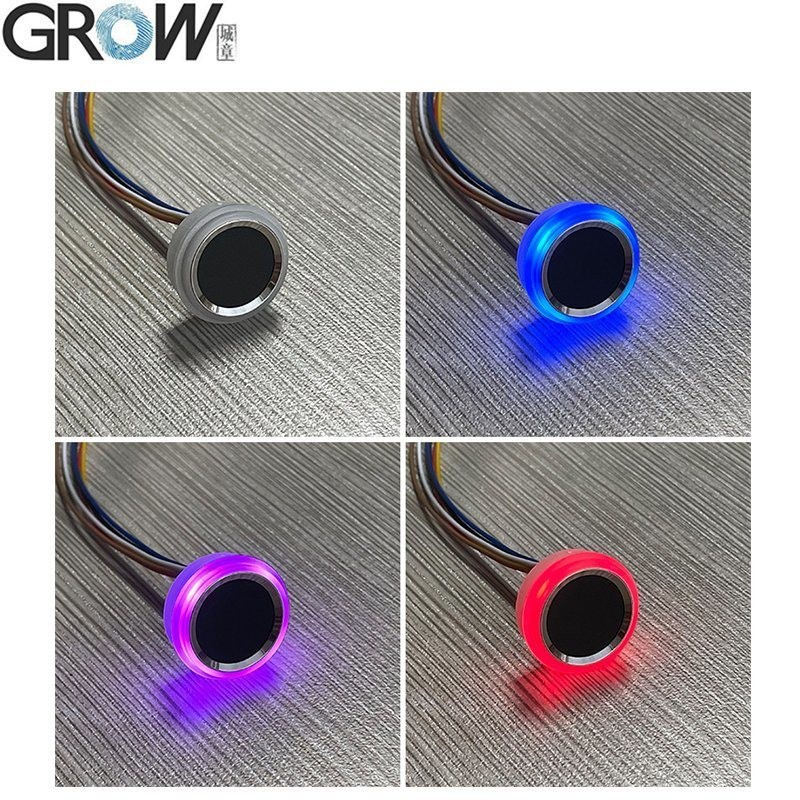

| LED-kleur |
RGB |
| Scansnelheid |
< 0,2 seconde |
| Verificatiesnelheid |
< 0,3 seconde |
| Matching methode |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Werkomgeving |
-20C ---60C |
| Werkvochtigheid |
10-85% |
| Antistatische capaciteit |
15KV |
| Slijtvastheid |
1 miljoen keer |
| Communicatie baudrate (UART): |
(9600 × N) bps waarbij N = 1 ~ 12 (standaard N = 6, dwz 57600bps) |
Bestanden
·Biedt gratis referentie SDK-bestanden voor Arduino, Android, .Net, Windows enzovoort. ·Biedt gebruikershandleiding
