GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module

GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K220+R502-F Two Relay DC10-24V Administrator/User K220 Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T/T, PayPal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Modelnummer: K220+R502-F scherm: Als beeld
Communicatie-interface: RS232 Fingerafdrukcapaciteit: 200
Power Supply: DC 10V--24V Standby-stroom: <10ma>
Output: Relais ((Max. stroom:10A) Transportpakket: het standaardpakket van het de uitvoerkarton
Specification: Power supply: DC 10V--24V Trademark: GROW
Origin: China HS Code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Samples: US$ 23.9/Piece 1 Piece(Min.Order) | Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Payment Method: Initial Payment Full Payment
Currency: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.

Productomschrijving

GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 0

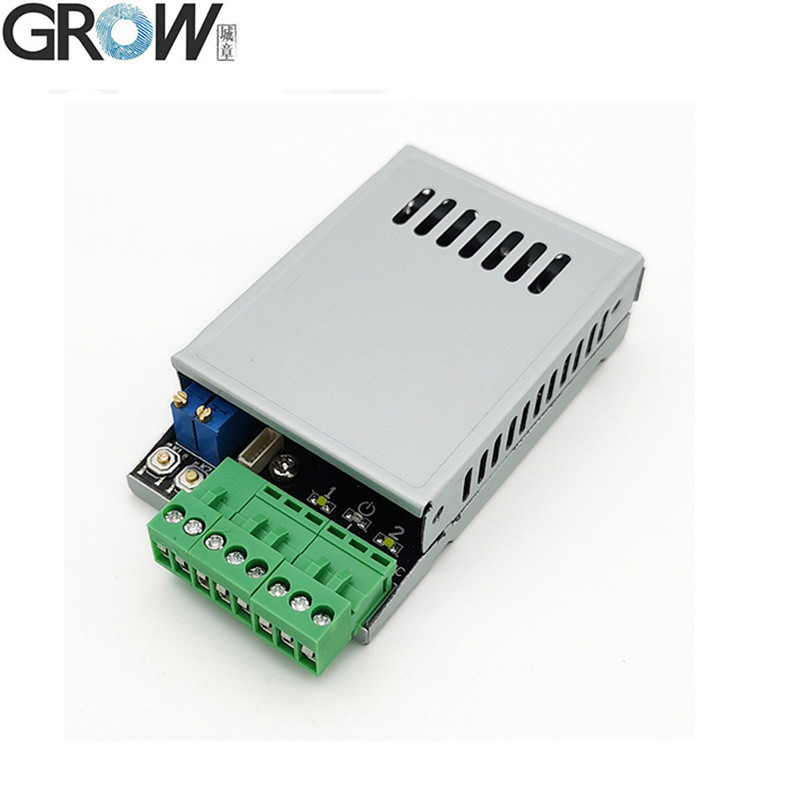

Technische parameters

·Krachtbron: DC10V-24V
·Uitgang: Relais ((Max. stroom: 10A)
·Stand-by-stroom: < 10 mA
·Vingerafdrukcapaciteit: 300 stuks
·Relatietijd: 0,5 s-60 s of meer dan 60 s - In normaal geopende modus - druk met de vinger op relais open, druk opnieuw op relais gesloten

Operatie-instructie

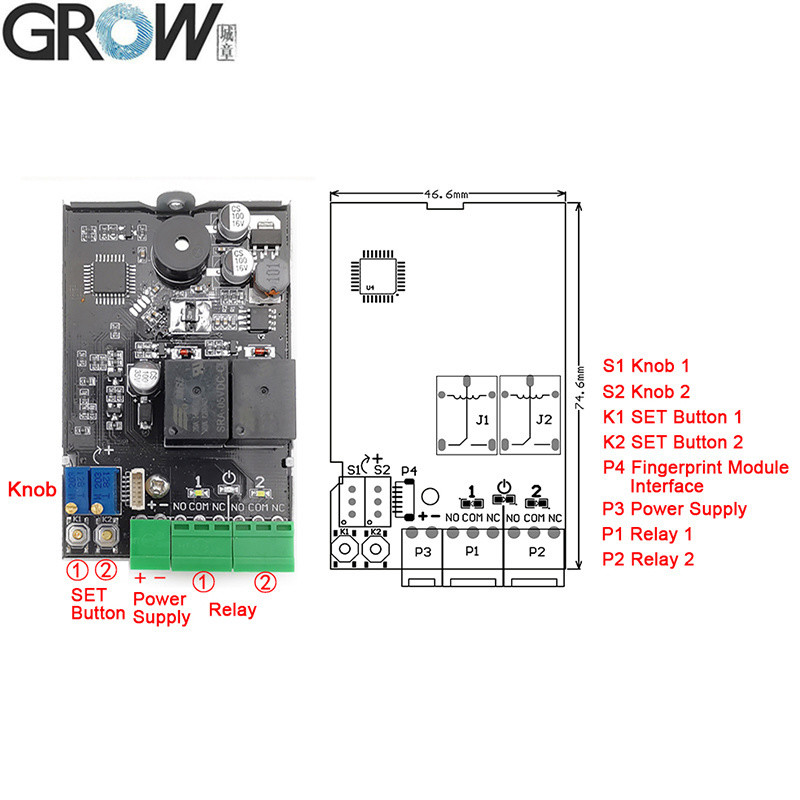

1.SET-knop ((K1-K2)
1.1 Vingerafdruk van registerbeheerder: Druk op de SET-knop kort,systeem in registerstatus van de beheerder en blauw indicator licht flitsen snel,Zet dezelfde vinger meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd.

1.2 Vingerafdruk verwijderen:
1.2.1 Verwijderen van vingerafdrukken van een enkele relaispositie:lang drukken op de overeenkomstige SET-knop,blauw indicatorlampje knipperen snel,hoor lang "Di" piepgeluid, los de vinger,de relais indicator licht op en luister naar muziek, betekent dat deze locatie van de admin en gebruikers vingerafdrukken worden verwijderd;
1.2.2 Verwijder alle vingerafdrukken van de relaispositie ((Terug naar de standaardfunctie van de fabriek): Druk lang op een SET-knop om twee keer een lange "Di" piep te horen, los de vinger, alle indicatorlichten aan,betekent initialisatie succesvolTerug naar de fabrieksinstelling.

2.Registreer gebruikersvingerafdruk: Druk op de beheerder vingerafdruk ongeveer 10 seconden totdat de muziek en blauwe indicator licht flitsen snel te horen, betekent kan gebruikersvingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol. Vingerafdrukken kunnen continu worden geregistreerd. Als het niet nodig is om vingerafdrukken toe te voegen, wacht dan een paar seconden om uit te gaan.De opslagplaats van de vingerafdruk van de gebruiker is afhankelijk van de opslagplaats van de vingerafdruk van de beheerder; indien de vingerafdruk van de beheerder tegelijkertijd in nummer 1 en nummer 2 wordt opgeslagen, wordt de vingerafdruk van de gebruiker standaard in nummer 1 opgeslagen.)

3.Verwijder gebruikersvingerafdruk: Druk ongeveer 20 seconden op de beheerdervingerafdruk totdat u "Di-" en muziek hoort, wat betekent dat gebruikersvingerafdrukken op deze locatie worden verwijderd.De verwijderingsplaats van de vingerafdruk van de gebruiker is afhankelijk van de opslagplaats van de vingerafdruk van de beheerderAls de vingerafdruk van de beheerder tegelijkertijd in nummer 1 en nummer 2 wordt opgeslagen, worden de vingerafdrukken van de gebruiker in nummer 1 standaard verwijderd.)

4.Instelling van de relaistijd:S1 of S2 draaien om de sluitingstijd van de relais van 0,5 naar 60 seconden in te stellen.Relais geactiveerd bij het doorsturen van vingerafdrukkenDe relais is contact-uitgang, schakelsignaal, geen spanning.

5Gebruik: Druk op de vinger, het relais sluit na het passeren van de vingerafdruk, en de sluitingstijd wordt bepaald door S1 of S2.


Opmerking:
1. Alle indicatorlichten zijn uitgeschakeld in de standby-toestand en de lichten zijn aan in de werktoestand;
2.Als u het indicatorlampje van de module wilt sluiten wanneer deze in de normaal open modus is, drukt u op de SET-knop om drie keer een lange "Di" piep te horen.

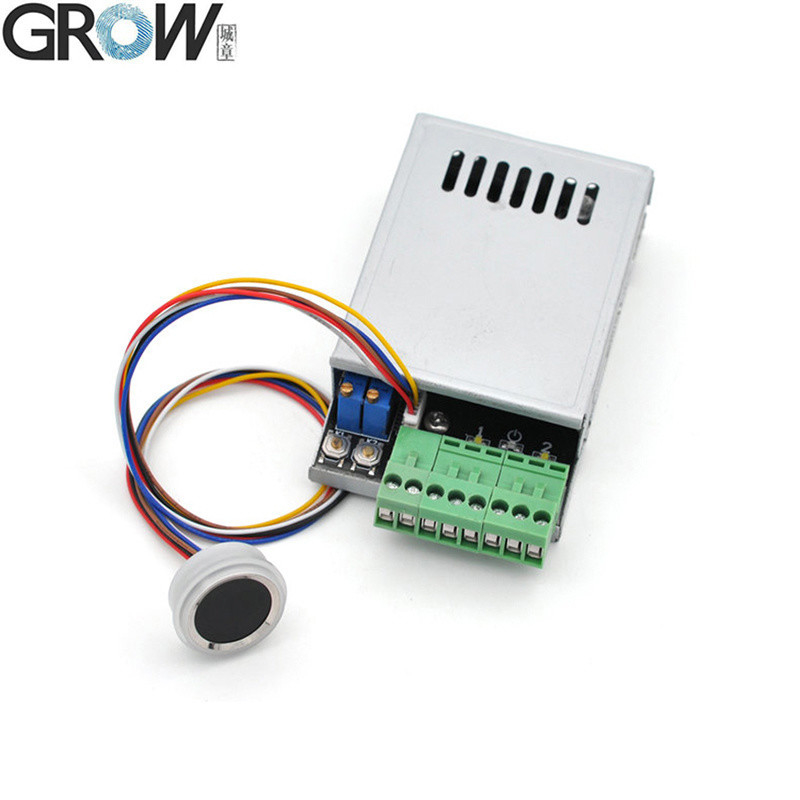

K220 kan samen met R502-A,R502-AW,R502-F,R503 vingerafdrukmodule worden gebruikt

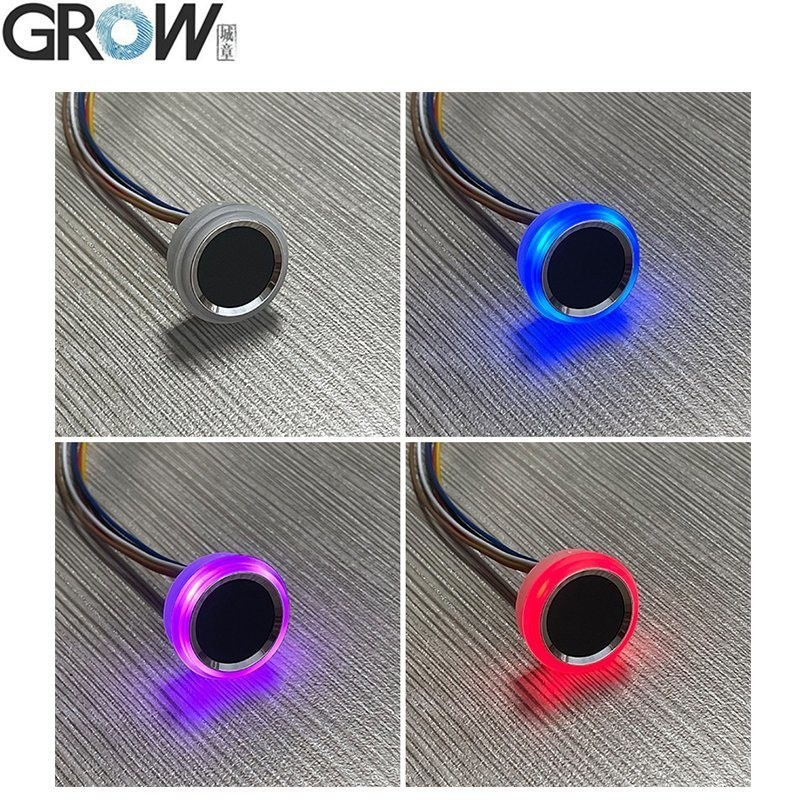

R502-F Specificaties

Model R502-F
Type Capacitatieve vingerafdrukmodule
Interface UART ((TTL)
Resolutie 508 DPI
Spanning DC 3,3 V
Fingerafdrukcapaciteit 200
Sensorarray 192 x 192 pixels
Werkstroom 20 mA
Standby-stroom Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA

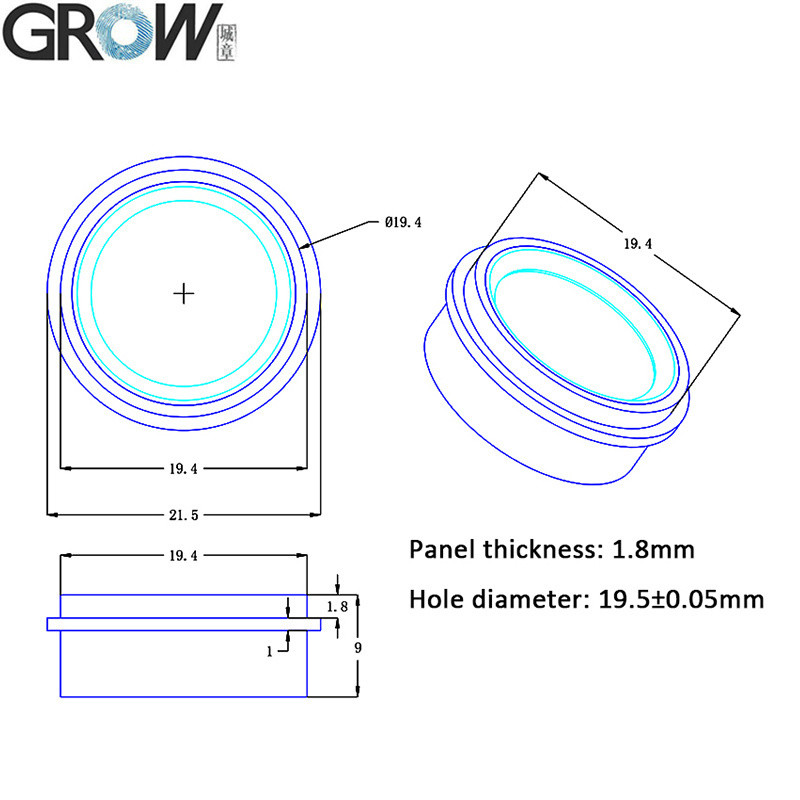

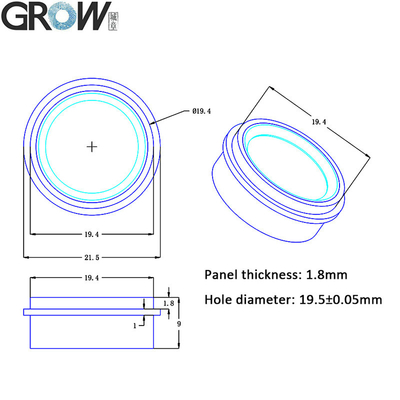

Externe afmeting van de vingerafdrukmodule Diameter 21,5 (mm)
Inwendige afmetingen van de vingerafdrukmodule Diameter 19,5 (mm)
Hoogte van de vingerafdrukmodule 9 mm
Effectief verzamelgebied Diameter 15,5 (mm)

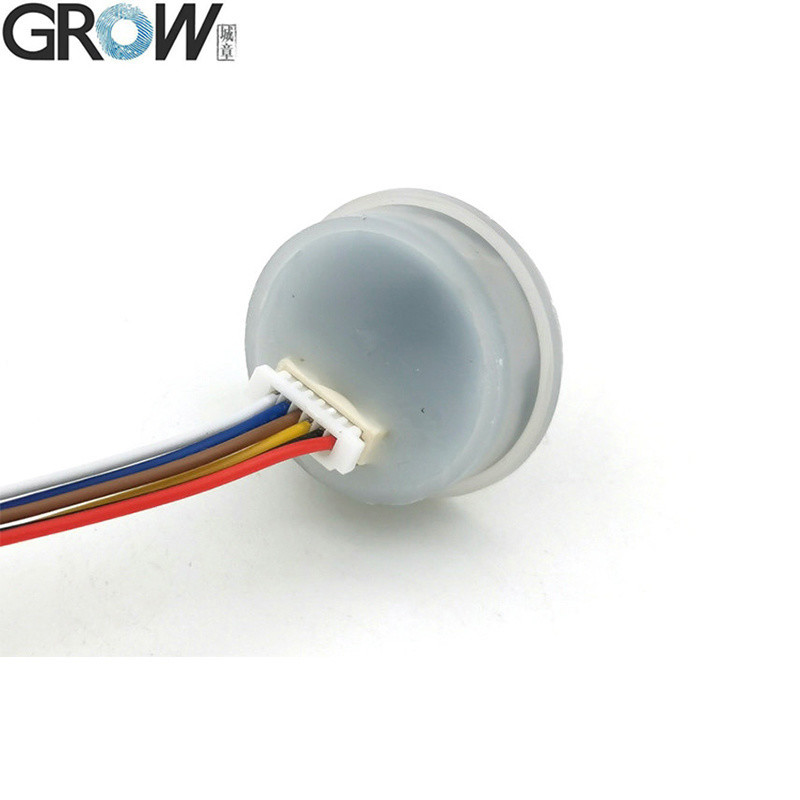

Verbinding SH1.0-6Pin
LED-controle - Jawel.
LED-kleur Blauw en rood
Scansnelheid < 0,2 seconde
Verificatiesnelheid < 0,3 seconde
Matching methode 1:1; 1:N
FRR ≤ 1%
VAR ≤ 0,001%
Werkomgeving -20C --- 60C
Werkvochtigheid 10-85%
Antistatische capaciteit 15 kV
Intensiteit van de slijtvastheid 1 miljoen keer
Communicatie baudrate (UART): (9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)




Dossiers

·Verdragen van vrije referentiedateien voor Arduino, Android, Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding


K220 Operatie Video op Youtube:https://youtu.be/YQXeH9AGbco

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.



GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 1
GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 2GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 3GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 4
GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 5GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 6GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 7
GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 8GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 9GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 10
GROW K220+R502-F Twee relais DC10-24V Administrator/Gebruiker K220 Fingerprint Control Board+R502-F Waterdicht Fingerprint Module 11
