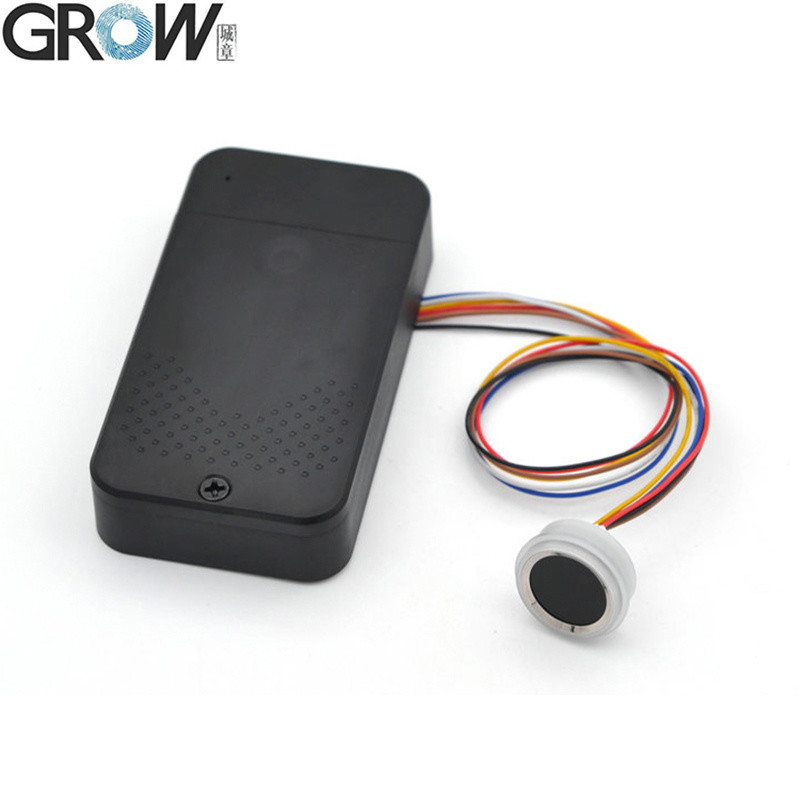

GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module

GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module GROW K236-A+R502-F Battery Amin/User DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterproof Small Fingerprint Module
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T/T, PayPal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Modelnummer: K236-a+R502-F Screen: as Picture
Communicatie-interface: RS232, USB Fingerafdrukcapaciteit: 80
Power Supply: DC 6V (4*AAA Battery) Standby Current: <7ua
Output: DC5-6V, 300mA K236-a Grootte: 87*47,1*16,5 mm
R502-F Grootte: Diameter 21,5 mm Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: DC 6V (4*AAA-batterij) Handelsmerk: GROEN
Herkomst: China HS Code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 23,4 / stuk 1 stuk. Customization: Available | Customized Request
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.

Productomschrijving

GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 0

K236-A Technische parameters

*K236-Een vingerprint control board, met gebruikmaking van een geïntegreerde batterijdoos en een circuit board met een laag stroomverbruik.
De stroomvoorziening is 4 AAA batterijen.
*De functie vingerafdrukken van de beheerder en de gebruiker.
* Er kunnen twee uitgangsmodus worden geselecteerd, geschikt voor elektronische slotkarosserie, relais en andere apparatuur.
*K236-A kan worden gebruikt metR502-A, R502-AW, R502-F,R503,R503-M22Vingerafdruk module.


·Krachtbron: gelijkstroom 6V (4*AAA-batterij)
·Bestuursbord Stand by current: <7uA
·Vingerafdrukcapaciteit:
Vingerafdruk van de beheerder: 20 stuks
Gebruikersvingerafdruk: 60 stuks
·Uitgang: DC5-6V, 300mA

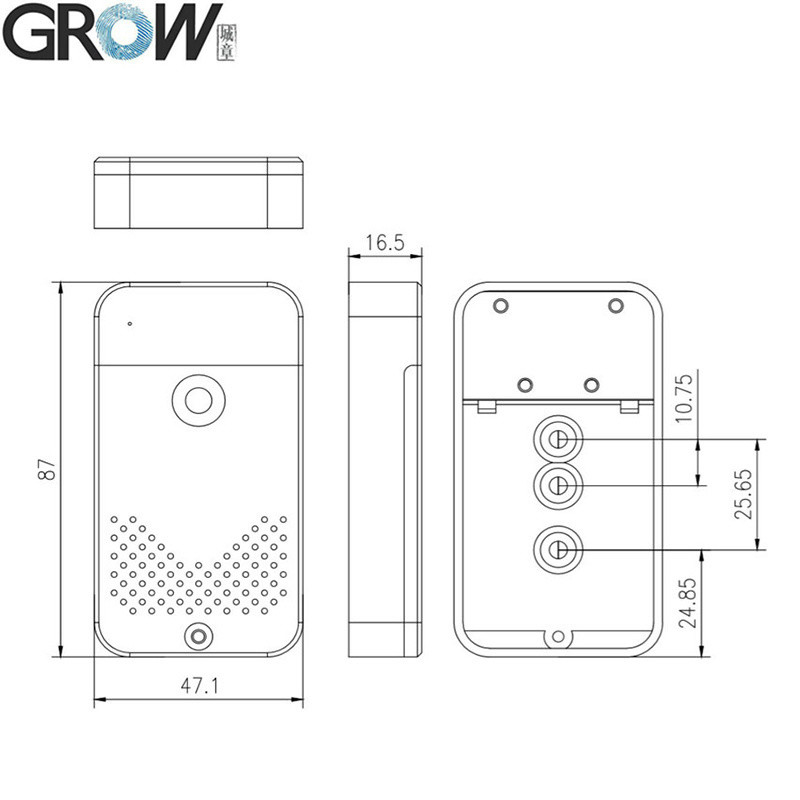

·Maat: 87*47,1*16,5 mm


K236-A Operatieinstructie

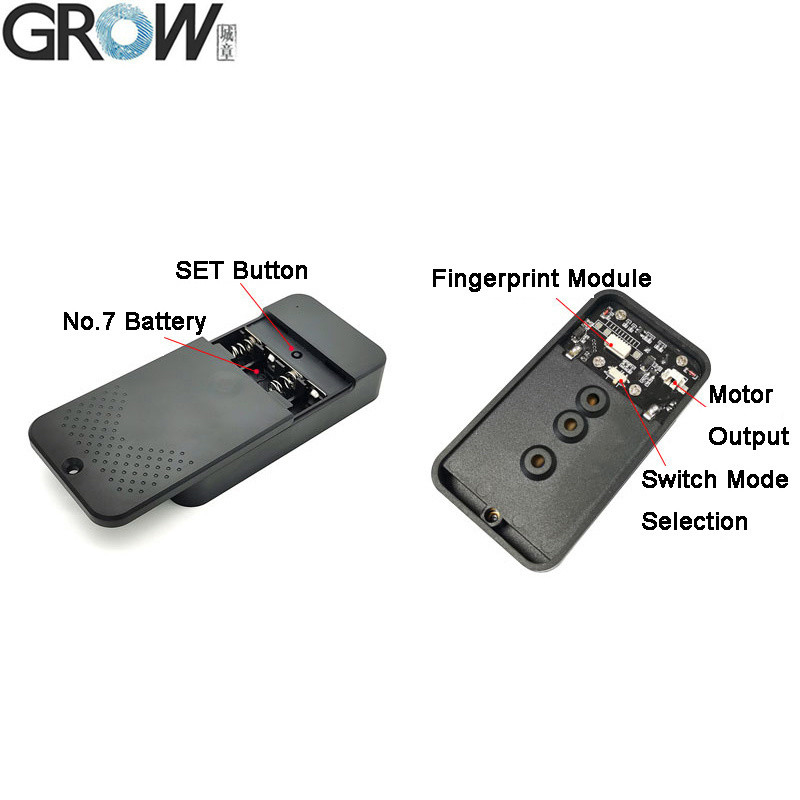

1.RegisterbeheerderVingerafdruk: Druk op de SET-knop kort,systeem in registerstatus van de beheerder en blauwe indicator licht flitsen snel,Zet dezelfde vinger meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd.Als u geen vingerafdruk hoeft toe te voegen, wacht u enkele seconden voordat u vertrekt.
2.Registreer gebruikersvingerafdruk: Druk op de beheerder vingerafdruk totdat de blauwe indicator licht flitsen snel en de muziek te horen, betekent kan gebruikersvingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd.

3.Verwijder gebruikersvingerafdruk: Druk op de beheerder vingerafdruk totdat de rode indicator licht flitsen snel en horen "Di", verplaats de vinger,de rode indicator licht flitsen langzaam,druk op de vinger opnieuw,Luister naar "Di-Di-Di" en muziekDat betekent dat de vingerafdrukken worden verwijderd.

4. Terug naar Factory Default: Druk lang op de SET-knop totdat u het piepgeluid "Di-Di-Di" hoort en laat de knop los, betekent dat de initialisatie succesvol is.

5.Mode Selectie: ingesteld door de schakelaar:

[Rechts]:Uitgang DC5V en houd 0,5 seconde; stop 5 seconden, dan minusspanning uitgang en houd 0,5 seconden.

[Links]: Hou de uitgang DC5V tot het verwijderen van de vinger.

Opmerking:
1.Wanneer de spanning lager is dan DC4.7V, licht het rode licht op, wat de waarschuwing voor lage spanning betekent.
2.In de modus "links", wanneer de vingerafdruk van de gebruiker moet worden geregistreerd of verwijderd, nadat de vingerafdruk van de beheerder met succes is ingedrukt,het opheffen van de vinger en vervolgens druk op dezelfde beheerder vinger opnieuw totdat de blauw/rood indicator licht flitsen snel en de muziek te horen, dan kan het de vingerafdrukken van de gebruiker registreren / verwijderen.
3.Elke vingerafdruk kan worden gebruikt bij fabrieksinstelling, en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.


Specificatie R502-F
Model
R502-F
Type
Capacitatieve vingerafdrukmodule
Interface
UART ((TTL)
Resolutie
508 DPI
Spanning
DC 3,3 V
Fingerafdrukcapaciteit
200
Sensorarray
192 x 192 pixels
Werkstroom
20 mA
Standby-stroom
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA

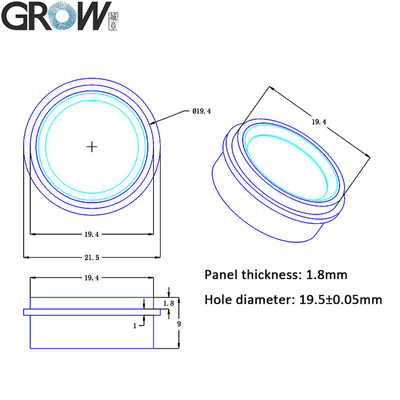

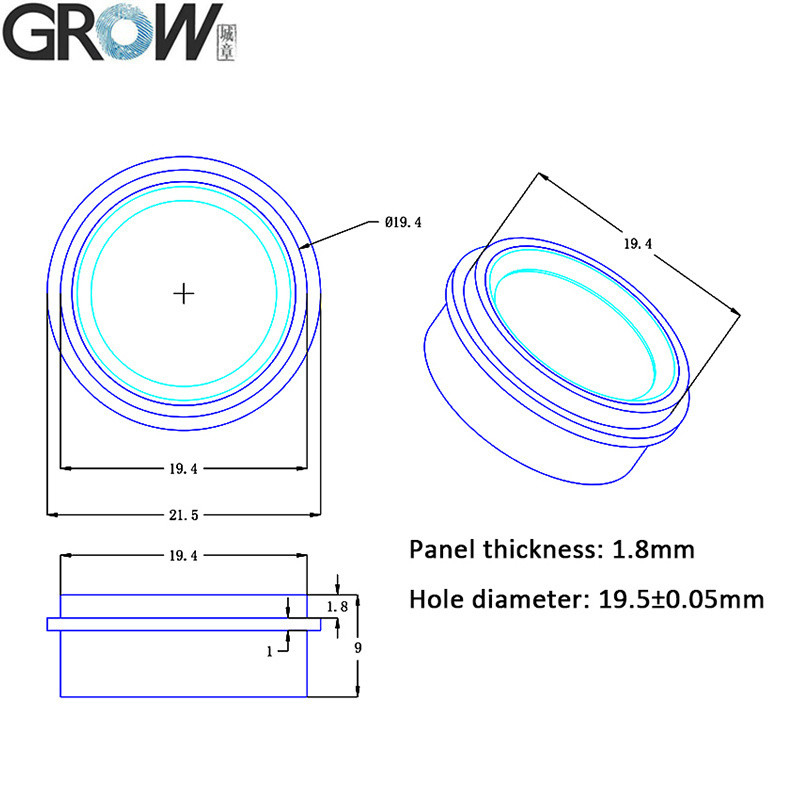

Externe afmeting van de vingerafdrukmodule
Diameter 21,5 (mm)
Inwendige afmetingen van de vingerafdrukmodule
Diameter 19,5 (mm)
Hoogte van de vingerafdrukmodule
9 mm
Effectief verzamelgebied
Diameter 15,5 (mm)

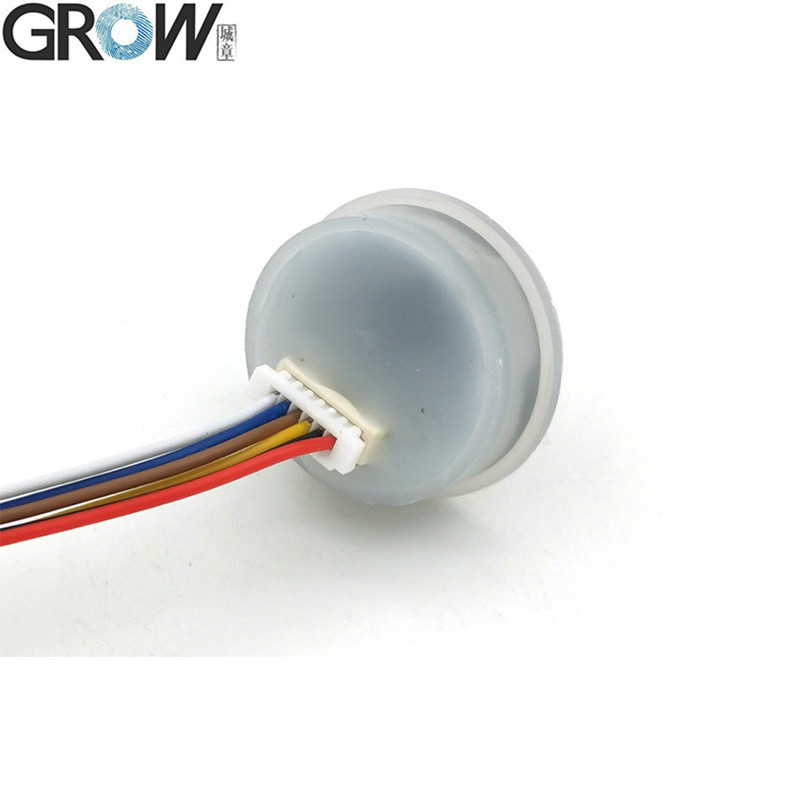

Verbinding
SH 1.0-6Pin
LED-controle
- Jawel.

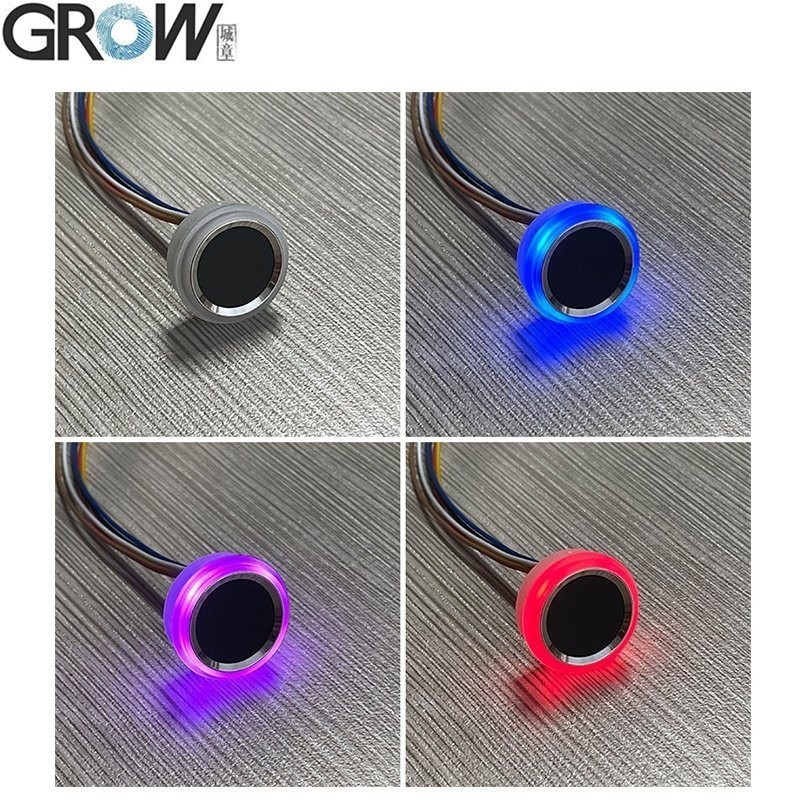

LED-kleur
Blauw en rood
Scansnelheid
< 0,2 seconde
Verificatiesnelheid
< 0,3 seconde
Matching methode
1:1; 1:N
FRR
≤ 1%
VAR
≤ 0,001%
Werkomgeving
-20C --- 60C
Werkvochtigheid
10-85%
Antistatische capaciteit
15 kV
Intensiteit van de slijtvastheid
1 miljoen keer
Communicatie baudrate (UART):
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)



 Bestanden:
·Verdragen van vrije referentiedateien voor Arduino, Android, Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding


Als je SDK-bestanden nodig hebt, neem dan contact met ons op.


GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 1GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 2
GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 3GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 4GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 5GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 6GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 7
GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 8GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 9GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 10
GROW K236-A+R502-F Batterij Amin/Gebruiker DC6V 4*AAA K236-A Fingerprint Control Board+R502-F Waterdicht Fingerprint Small Module 11
