Thuis > Producten> Vingerafdrukcontrolebord> GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand

GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand

GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model nr.: KS220-L+R503 scherm: Als beeld
Communicatie-interface: RS232 Fingerafdrukcapaciteit: 200
Stroomvoorziening: DC 30-75V Stand-by-stroom voor het bedieningspaneel: 3.5mA
uitgang: Relais Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: Stroomvoorziening: DC 30-75V Handelsmerk: GROEN
Oorsprong: China HS-code: 8471609000
Levering vermogen: 5000 Verpakkingsgrootte: 13.00cm * 8.00cm * 9.00cm
Bruto gewicht van het pakket: 0.200Kg Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 21/stuk 1 stuk. Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.
Markeren:

2 Relais optische vingerafdruksensor module

,

2 Relais uart vingerafdruksensor

,

75 V optische vingerafdruksensormodule

Productomschrijving

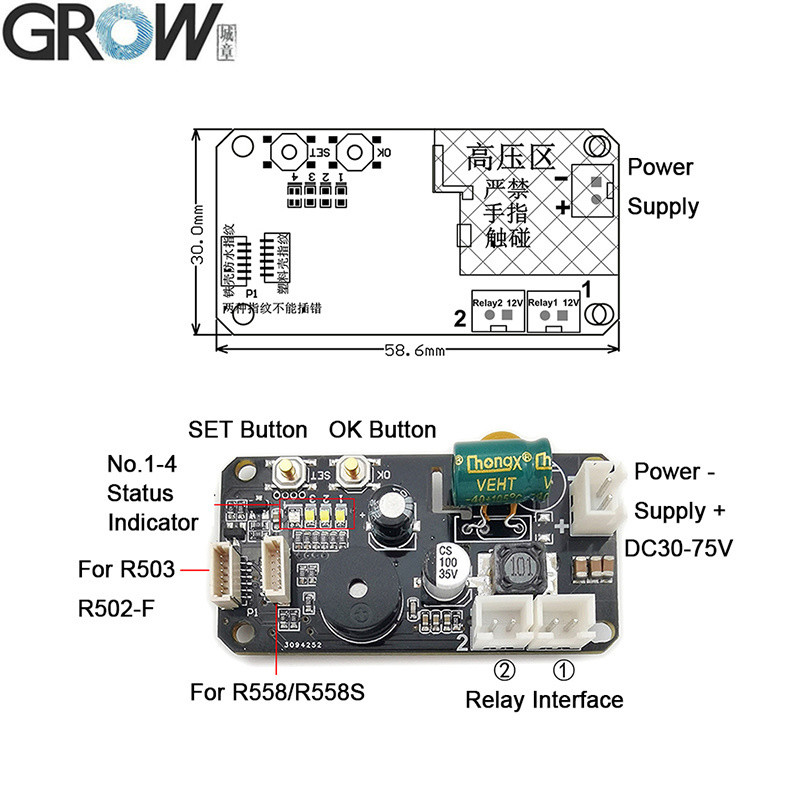

GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 0

KS220-L Technische parameters
Technische parameter:
·Krachtbron: DC 30-75V
·Standby-stroom: 3,5 mA
·Vingerafdrukcapaciteit:
·Fingerafdruk van de beheerder: 10 stuks
·Vingerafdruk van de gebruiker: R503/R502-F:190 stuks R558/R558S:110 stuks
·Uitgang: Relais
·Relaismodus: zelfvergrendelingsmodus, ontstekingsmodus, joggingmodus


KS220-L heeft 2 relais, de stroomvoorziening is DC30-75V.

Hebbendrie relaismodus: jog-modus, zelfvergrendelingsmodus, ontstekingsmodus.



Nuttige tips:

Als u verbinding wilt maken met een auto, motorfiets en een product voor hoge beveiliging nodig heeft, stel ik voor om R503, R502-F te kiezen.



Het verschil tussen KS220-S en KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5 mA



 KS220-L Bedieningsinstructie
(In fabriekswerkende toestand, relais nr. 1 in zelfvergrendelingsstand, relais nr. 2 in ontstekingsstand.)
1- Vingerafdruk van de registerbeheerder:Kort druk op de SET knop, de No.4 status indicator toont blauw, druk dan op de OK knop om te bevestigen, nu de vingerafdruk module LED flits,Zet dezelfde admin vinger met meerdere keren in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd en het kan 10 stukken administratieve vingerafdruk registreren; als er geen behoefte is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden om uit te gaan.Indien de beheerder volledig geregistreerd is,het zal automatisch uit de administratie-registratie staat na het horen van "DiDiDi". Het zal beginnen met het registreren van de gebruiker vingerafdruk als u opnieuw op de SET-knop drukt.Admin vingerafdruk heeft geen ontgrendeling functie, alleen gebruikt voor het registreren of verwijderen van vingerafdrukken.

2- Gebruikers vingerafdrukken registreren:Druk op de admin vingerafdruk totdat de module blauw indicator licht toont en de muziek hoort, betekent dat gebruiker vingerafdruk kan toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.

3. Gebruikersvingerprint verwijderen:Druk op de admin vingerafdruk totdat de module rood licht geeft en een "DiDiDi" piep en muziek hoort, wat betekent dat de vingerafdrukken van de gebruiker worden verwijderd.

4- Terug naar fabrieksinstelling:Druk steeds opnieuw op de SET-knop totdat de statusindicator NO.4 rood is.Druk dan lang op de OK knop totdat de vingerafdruk module toont rood indicator licht flitsen snel en luisteren naar muziek betekent initialisatie operatie succesvol.

5.Hoe gebruik te maken van relais 1:Druk kort op de vingerafdruk van de geregistreerde gebruiker.

6.Hoe gebruik je relais 2:De vingerafdruk is geregistreerd en de vingerafdruk module geeft blauw licht.

Opmerking:
1.Elke vingerafdruk kan in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.


Productbestanden

·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

U kunt de KS220-L gebruikershandleiding downloaden via deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.


GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 1
GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 2

GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 3
GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 4
GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 5GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 6GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 7
GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 8GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 9GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 10
GROW KS220-L+R503 DC30-75V Vingerafdruk Besturingskaart 2 Relais Beheerder/Gebruiker Functie Zelfvergrendeling/Jog/Contactstand 11
