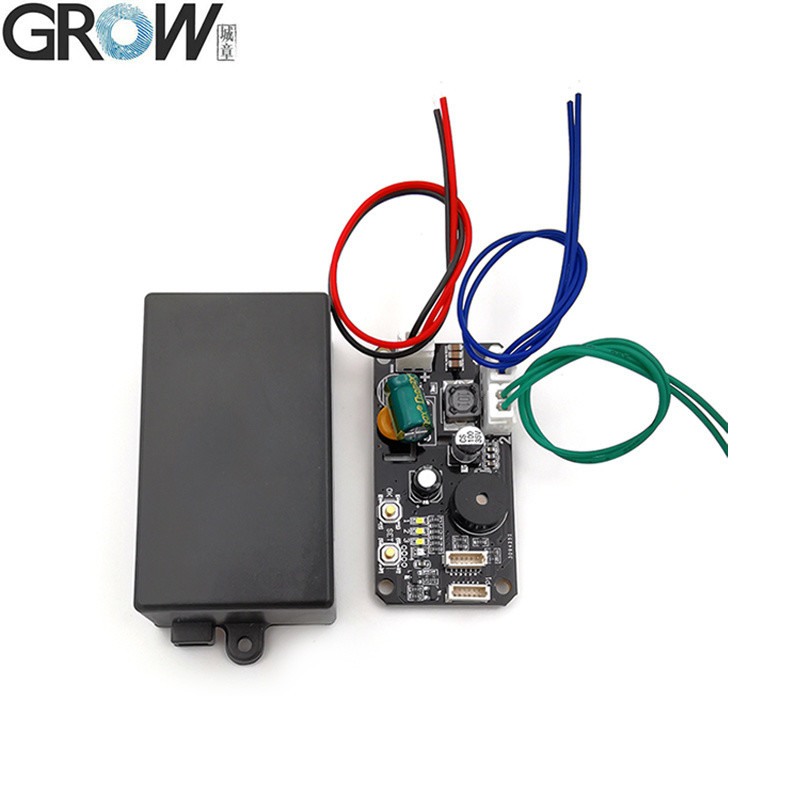

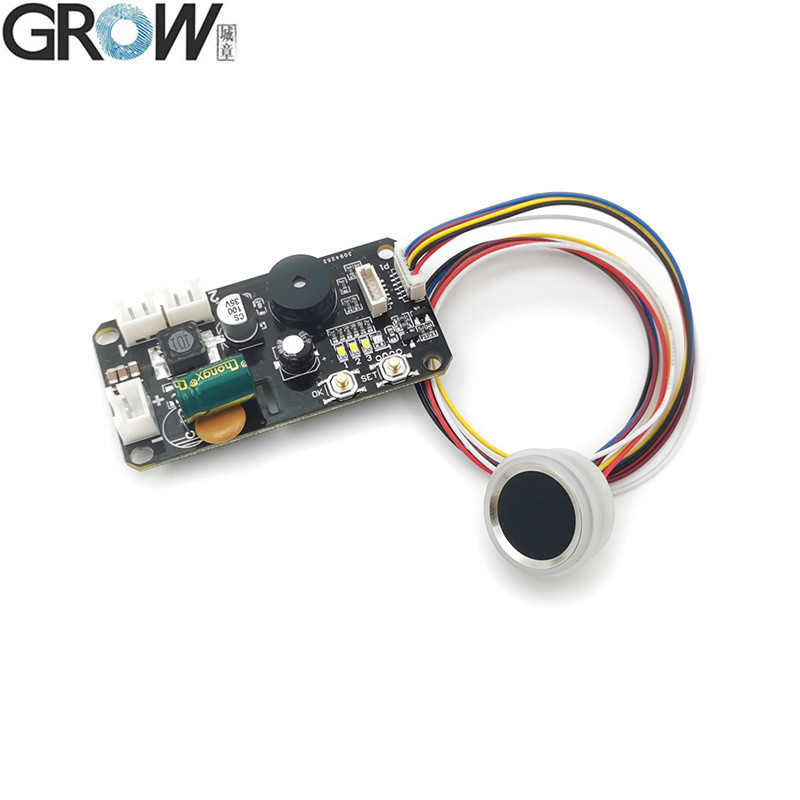

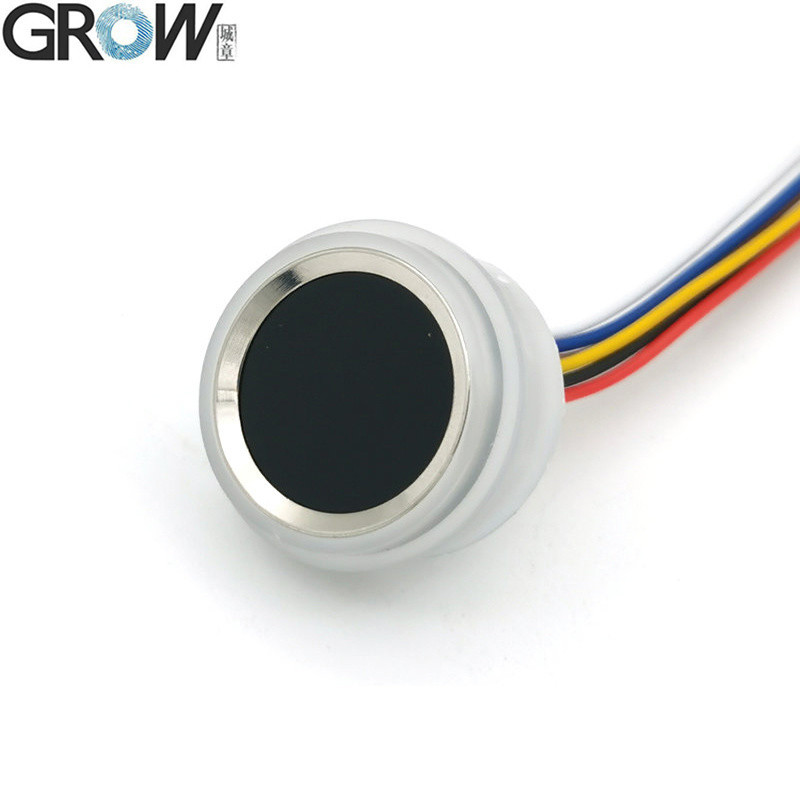

DC30-75V capacitieve vingerafdruksensor Arduino Fingerprint Access Control Module

KS220-L Technische parameters
Technische parameter:
·Krachtbron: DC 30-75V
·Standby-stroom: 3,5 mA
·Vingerafdrukcapaciteit:
·Fingerafdruk van de beheerder: 10 stuks
·Vingerafdruk van gebruiker: R503/R502-F:190 stuks R558/R558S:110 stuks
·Uitgang: Relais
·Relaismodus: zelfvergrendelingsmodus, ontstekingsmodus, joggingmodus
DC30-75V, 2 relais-uitgang, admin/gebruiker vingerafdruk, joggingmodus, zelfvergrendelingsmodus, ontstekingsmodus

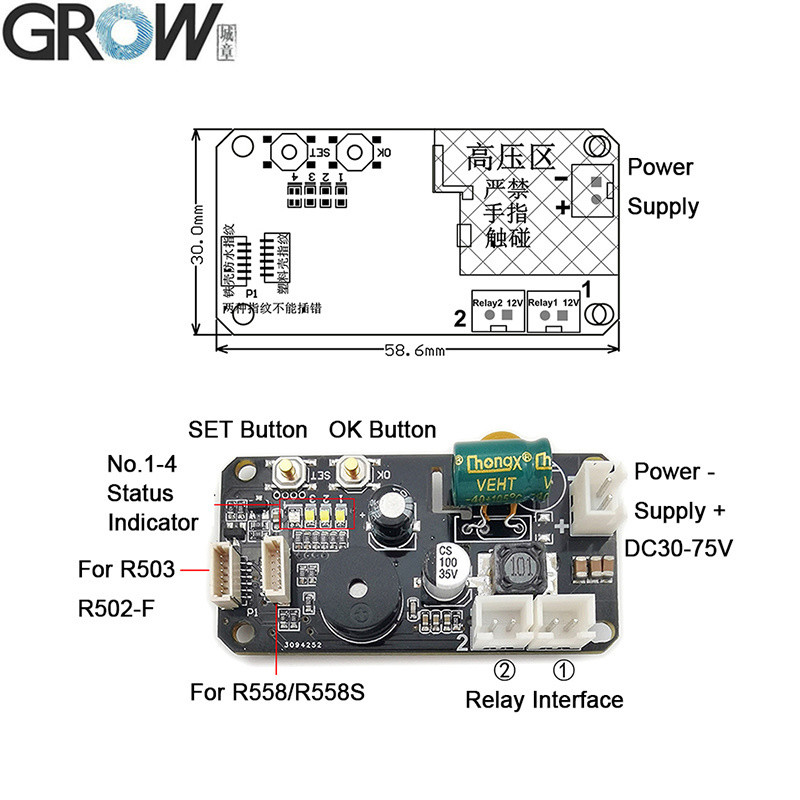

KS220-L Bedieningsinstructie
(In fabriekswerkende toestand, relais nr. 1 in zelfvergrendelingsstand, relais nr. 2 in ontstekingsstand.)
1- Vingerafdruk van de registerbeheerder:Kort druk op de SET knop, de No.4 status indicator toont blauw, druk dan op de OK knop om te bevestigen, nu de vingerafdruk module LED flits,Zet dezelfde admin vinger met meerdere keren in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd en het kan 10 stukken administratieve vingerafdruk registreren; als er geen behoefte is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden om uit te gaan.Indien de beheerder volledig geregistreerd is,het zal automatisch uit de administratie-registratie staat na het horen van "DiDiDi". Het zal beginnen met het registreren van de gebruiker vingerafdruk als u opnieuw op de SET-knop drukt.Admin vingerafdruk heeft geen ontgrendeling functie, alleen gebruikt voor het registreren of verwijderen van vingerafdrukken.

2- Gebruikers vingerafdrukken registreren:Druk op de admin vingerafdruk totdat de module blauw indicator licht toont en de muziek hoort, betekent dat gebruiker vingerafdruk kan toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.

3. Gebruikersvingerprint verwijderen:Druk op de admin vingerafdruk totdat de module rood licht geeft en een "DiDiDi" piep en muziek hoort, wat betekent dat de vingerafdrukken van de gebruiker worden verwijderd.

4- Terug naar fabrieksinstelling:Druk steeds opnieuw op de SET-knop totdat de statusindicator NO.4 rood is.Druk dan lang op de OK knop totdat de vingerafdruk module toont rood indicator licht flitsen snel en luisteren naar muziek betekent initialisatie operatie succesvol.

5.Hoe gebruik te maken van relais 1:Druk kort op de vingerafdruk van de geregistreerde gebruiker.

6.Hoe gebruik je relais 2:De vingerafdruk is geregistreerd en de vingerafdruk module geeft blauw licht.

Opmerking:
1.Elke vingerafdruk kan in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.



Productbestanden

·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

U kunt de KS220-L gebruikershandleiding downloaden via deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
