GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T / T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model nr.: KR501 scherm: Als beeld
Communicatie-interface: RS232 Fingerafdrukcapaciteit: 20
Voeding: DC 3,7-10V uitgang: 1 seconde, 3.3V-500mA
Stand-by-stroom voor het bedieningspaneel: 2.5-7ua, typische waarde: 3ua Werkstroom: 40-250mA, typische waarde: 45mA
Grootte: Diameter 36 mm Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: Stroomvoorziening: DC 3,7-10V Handelsmerk: GROEN
Oorsprong: China HS-code: 8471609000
Levering vermogen: 5000 Verpakkingsgrootte: 13.00cm * 8.00cm * 9.00cm
Bruto gewicht van het pakket: 0.100kg Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 6,5/stuk 1 stuk. Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.
Markeren:

3.3V Fingerprint Control Board

,

3.3V vingerafdrukscannermodule

,

High Level Output Fingerprint Control Board

Productomschrijving

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 0

Technische parameters

DC3.7-10V, High Level output, Output:1 seconde, 3.3V-500mA

·Vingerafdrukcapaciteit: 20
·Werkspanning: DC 3.7-10V
·Stand-by stroom (exclusief externe apparatuur): 2.5-7uA typische waarde: 3uA
·Werkstroom (exclusief externe apparatuur): 40-250mA typische waarde: 45mA
·Output: 1 seconde, 3.3V-500mA
·Laagspanningsalarm: ≤4.8V


Pin Definitie:
Pin Naam Beschrijving
1 VCC Voeding + 3.7-10V
2 GND Voeding - Aarde
3 NC NC
4 OUT1 1 seconde, 3.3V-500mA
5 INIT_KEY Initialiseer sleutel, lang indrukken lage niveau trigger
6 NC NC


Gebruiksaanwijzing

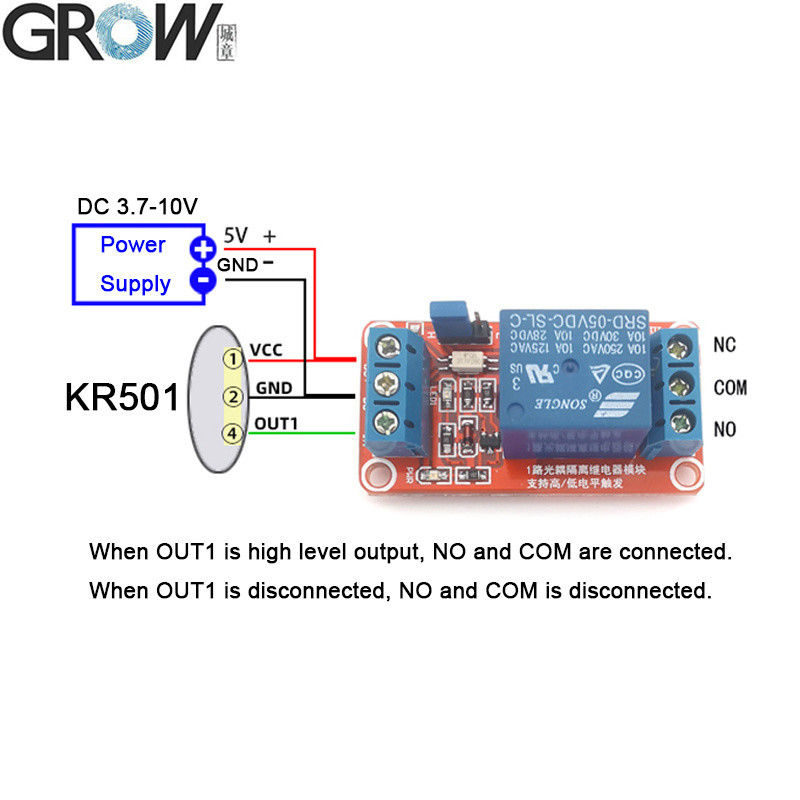

Nadat de vingerafdruk is geslaagd, geeft de OUT1-pin een signaal af met een spanning van 3,3V en een stroom van 500mA gedurende 1 seconde. In de initialisatietoestand kan elke vingerafdruk passeren.

1. Vingerafdruk registreren: Houd de geregistreerde vingerafdruk lang ingedrukt (in de initiële toestand drukt u op een willekeurige vingerafdruk), totdat het blauwe indicatielampje aangaat en u muziek hoort, wat betekent dat het systeem zich in de registratietoestand bevindt. Druk meerdere keren met de vinger op het vingerafdrukverzamelgebied, elke keer dat u drukt hoort u een "di"-geluid, totdat u muziek hoort, wat betekent dat de vingerafdruk succesvol is geregistreerd. Vingerafdruk kan continu worden geregistreerd wanneer het systeem zich in de registratietoestand bevindt; als u geen vingerafdruk meer hoeft toe te voegen, wacht dan een paar seconden.
Opmerking: In de initialisatietoestand moet u de eerste keer meer dan 2 correcte vingerafdrukken registreren, daarna kan het systeem uit de initialisatietoestand worden verwijderd.

2. Vingerafdruk verwijderen (terug naar de initialisatietoestand):
2.1 Houd de geregistreerde vingerafdruk lang ingedrukt, totdat het rode indicatielampje aangaat, wat betekent dat alle vingerafdrukken zijn verwijderd en terug zijn naar de initialisatietoestand.
2.2 Gebruik de INIT_KEY-pin. Maak in de stand-bystand de INIT_KEY-pin aardverbinding, totdat de rode indicator aangaat, hoor het "Di-" geluid, verbreek de aarding, de indicator wordt groen, wat betekent dat alle vingerafdrukken zijn verwijderd en terug zijn naar de initialisatietoestand.




GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 1
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 2GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 3GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 4GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 5GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 6GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 7

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 8GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 9GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 10
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board met Fingerprint Module voor Toegangscontrolesysteem 11
