Gedetailleerde informatie

Screen:	as Picture	Communication Interface:	Ttl 232
Fingerprint Capacity:	200	Power Supply:	DC 12V
Stand-by Current for Control Board:	25ua	Output:	Relay
Transport Package:	Standard Export Carton Package	Specification:	Power supply: DC 12V
Trademark:	GROW	Origin:	China
HS Code:	8471609000	Supply Ability:	5000
Package Size:	13.00cm * 8.00cm * 9.00cm	Package Gross Weight:	0.150kg
Voice Service:	Without Voice Service	Clock:	Without Clock
Color:	as Picture	Samples:	US$ 20.5/Piece 1 Piece(Min.Order) \|
Customization:	Available \| Customized Request	Shipping Cost:	about shipping cost and estimated delivery time.
Payment Method:	Initial Payment Full Payment	Currency:	US$
Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Markeren:	12V vingerafdruk scanner module , Programmeerbare vingerafdruk scanner module , Programmeerbare Uart vingerafdruksensor

Productomschrijving

KS220-S Technische parameters
Technische parameter:
·Krachtbron: DC 12V
·Standby stroom: 25uA
·Vingerafdrukcapaciteit:
·Fingerafdruk van de beheerder: 10 stuks
·Vingerafdruk van de gebruiker: R503/R502-F:190 stuks R558/R558S:110 stuks
·Uitgang: Relais
·Relaismodus: zelfvergrendelingsmodus, ontstekingsmodus, joggingmodus

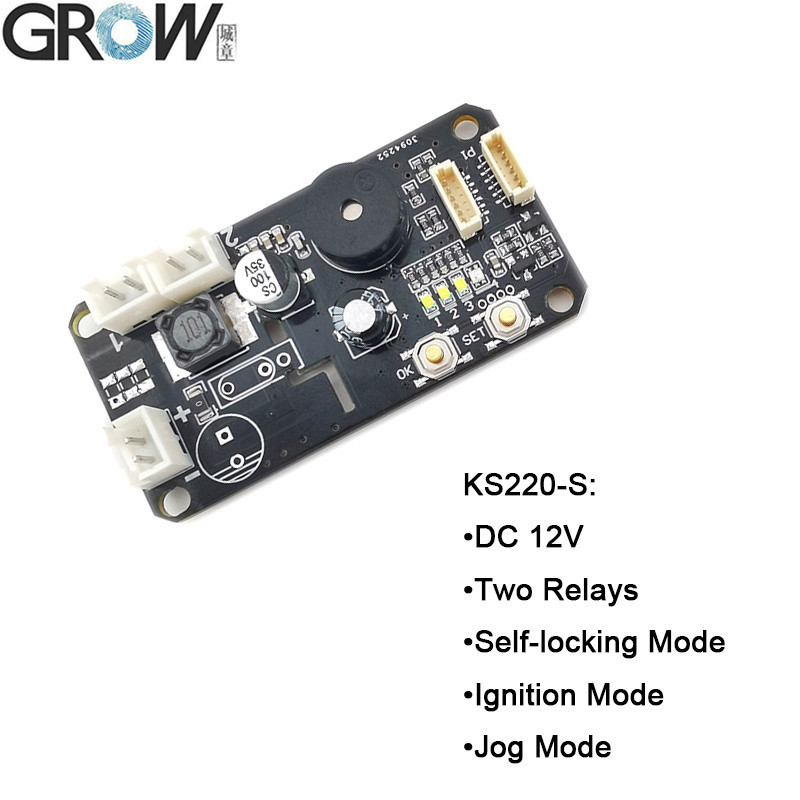

KS220-S heeft 2 relais, de stroombron is DC12V.

Hebbendrie relaismodus: jog-modus, zelfvergrendelingsmodus, ontstekingsmodus.

Nuttige tips:

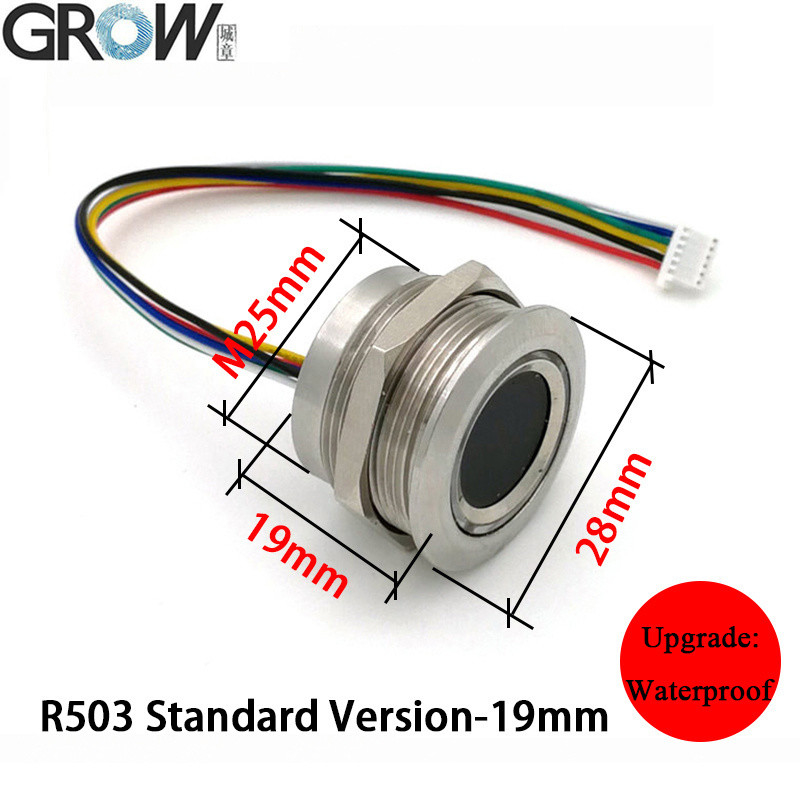

Als u verbinding wilt maken met een auto, motorfiets en een product voor hoge beveiliging nodig heeft, stel ik voor om R503, R502-F te kiezen.

Het verschil tussen KS220-S en KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3,5 mA

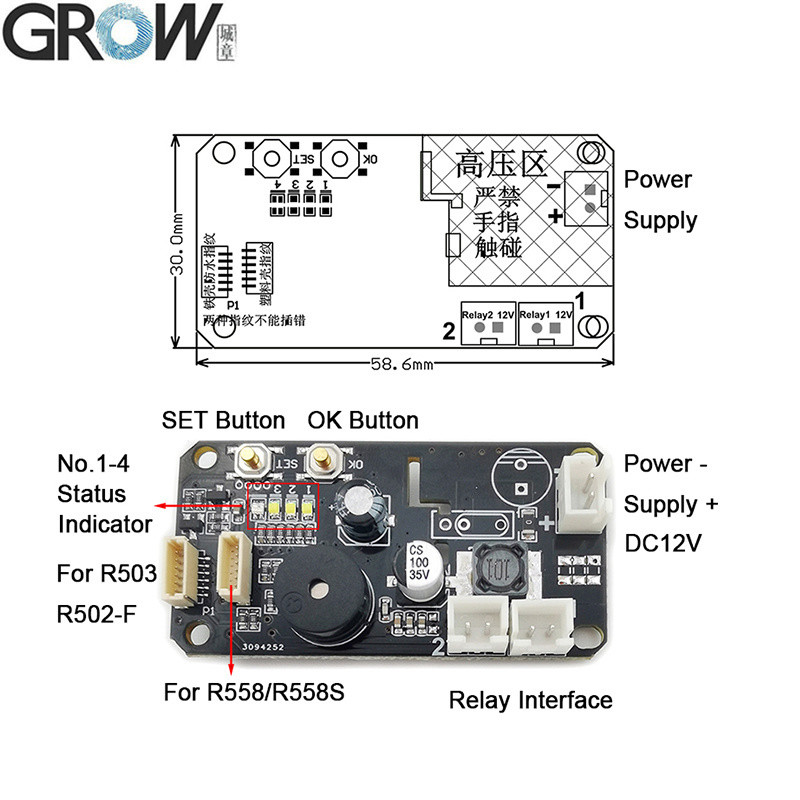

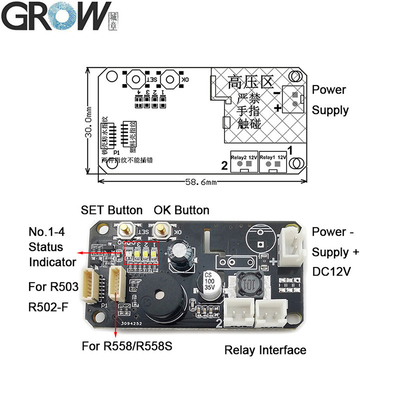

KS220-S Operatieinstructie
(In fabriekswerkende toestand, relais nr. 1 in zelfvergrendelingsstand, relais nr. 2 in ontstekingsstand.)
1- Vingerafdruk van de registerbeheerder:Kort druk op de SET knop, de No.4 status indicator toont blauw, druk dan op de OK knop om te bevestigen, nu de vingerafdruk module LED flits,Zet dezelfde admin vinger met meerdere keren in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd en het kan 10 stukken administratieve vingerafdruk registreren; als er geen behoefte is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden om uit te gaan.Indien de beheerder volledig geregistreerd is,het zal automatisch uit de administratie-registratie staat na het horen van "DiDiDi". Het zal beginnen met het registreren van de gebruiker vingerafdruk als u opnieuw op de SET-knop drukt.Admin vingerafdruk heeft geen ontgrendeling functie, alleen gebruikt voor het registreren of verwijderen van vingerafdrukken.

2- Gebruikers vingerafdrukken registreren:Druk op de admin vingerafdruk totdat de module blauw indicator licht toont en de muziek hoort, betekent dat gebruiker vingerafdruk kan toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.

3. Gebruikersvingerprint verwijderen:Druk op de admin vingerafdruk totdat de module rood licht geeft en een "DiDiDi" piep en muziek hoort, wat betekent dat de vingerafdrukken van de gebruiker worden verwijderd.

4- Terug naar fabrieksinstelling:Druk steeds opnieuw op de SET-knop totdat de statusindicator NO.4 rood is.Druk dan lang op de OK knop totdat de vingerafdruk module toont rood indicator licht flitsen snel en luisteren naar muziek betekent initialisatie operatie succesvol.

5.Hoe gebruik te maken van relais 1:Druk kort op de vingerafdruk van de geregistreerde gebruiker.

6.Hoe gebruik je relais 2:De vingerafdruk is geregistreerd en de vingerafdruk module geeft blauw licht.

Opmerking:
1.Elke vingerafdruk kan in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.

Productbestanden

·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.

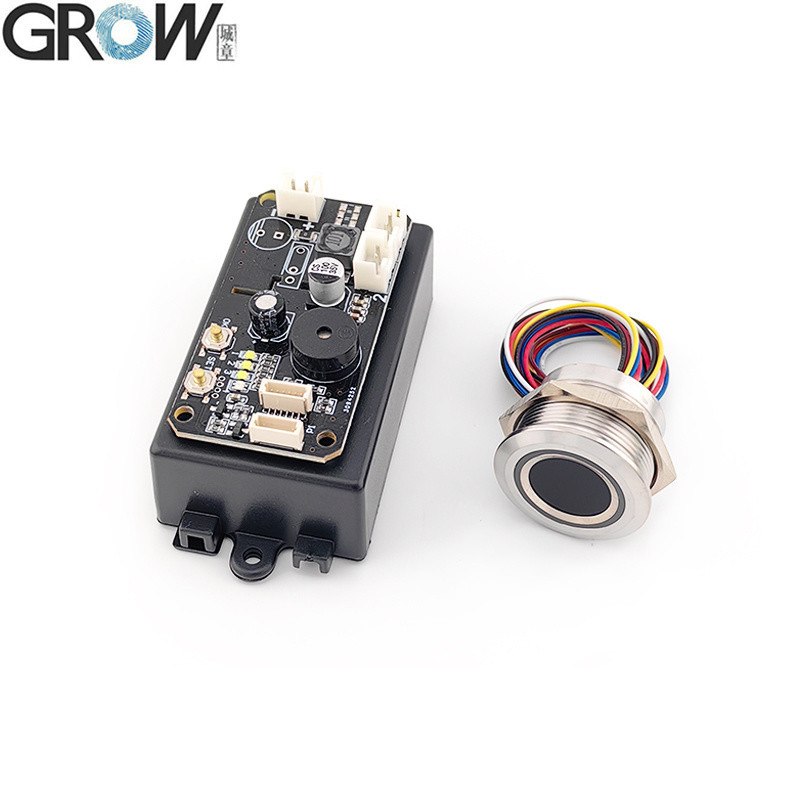

GROW KS220-S+R503 DC12V Twee Relais Vingerafdruk Toegangscontrole Board Met Zelfvergrendeling/Ontsteking/Jog Modus Met Beheerder/Gebruiker 2

label:

Plaats van herkomst:	China
Certificering:	CE

Min. bestelaantal:	1
Verpakking Details:	Verpakking
Levertijd:	Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities:	T/T, Paypal
Levering vermogen:	5000

GROW KS220-S+R503 DC12V Twee Relais Vingerafdruk Toegangscontrole Board Met Zelfvergrendeling/Ontsteking/Jog Modus Met Beheerder/Gebruiker
