Thuis > Producten> De Module van de vingerafdruksensor> GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capacity Capacitive Fingerprint Module Sensor Scanner For Arduino
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T/T, Paypal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Model NO.: R503S Screen: as Picture
Communication Interface: RS232 Fingerprint Capacity: 150
Voltage: DC 3.3V Collection Area: Diameter 15.5 (mm)
Sensing Array: 160*160 Pixel Resolution: 508 Dpi
Abrasive Resistance Intensity: 1 Million Times Antistatic Capacity: 15kv
Fingerprint Module External Diameter: 28mm Fingerprint Module Inner Diameter: 25mm(M25)
Fingerprint Module Height: 19mm Weight: 32g
LED Control: Yes Transport Package: Standard Export Carton Package
Specification: Diameter 28 (mm) Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg Voice Service: Without Voice Service
Clock: Without Clock Color: Black
Samples: US$ 10.5/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Markeren:

LED-controlemodul voor vingerafdruksensor

,

LED-controlemodule voor vingerafdrukidentificatie

,

Toegangscontrolemodule voor vingerafdruksensor

Productomschrijving


GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 0

Beschrijving

1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis

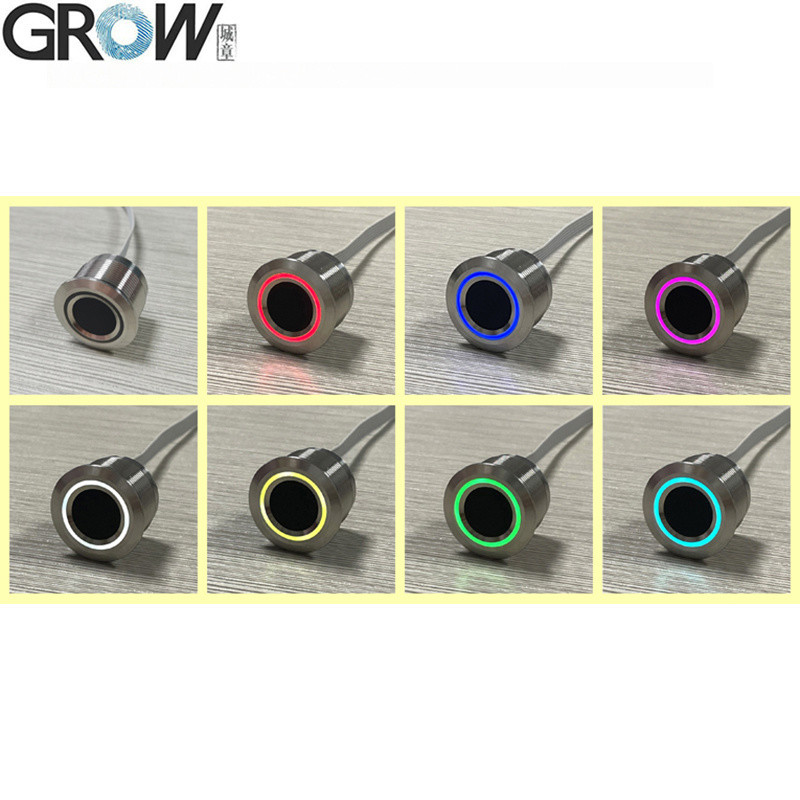

R503S vingerafdrukmodule met RGB-ringindicatorlicht, LED kan via commando worden bediend.


R503 R503-5V R503-M22 R503Pro R503S
Stroomvoorziening DC 3,3 V DC 5V DC 3,3 V UART:
DC 3,3 V
USB:DC 5V		 DC 3,3 V
Sensorarray 192*192 pixels 192*192 pixels 192*192 pixels 192*192 pixels 160 x 160 pixels
Fingerafdrukcapaciteit 200 200 200 1500 150
Grootte M25 M25 M22 M25 M25
Verbinding SH 1,0 mm 6 pin MX 1,25 mm 6 pin SH 1,0 mm 6 pin SH 1,0 mm 6 pin SH 1,0 mm 6 pin


R503S Specificaties

Model R503S
Type Capacitatieve vingerafdrukmodule
Interface UART ((TTL)
Resolutie 508 DPI
Spanning DC 3,3 V
Fingerafdrukcapaciteit 150
Sensorarray 160 x 160 pixels
Werkstroom 20 mA
Standby-stroom Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA
Externe afmeting van de vingerafdrukmodule Diameter 28 (mm)
Inwendige afmetingen van de vingerafdrukmodule Diameter 25 (mm) (M25)
Hoogte van de vingerafdrukmodule 19 mm
Verzamelgebied Diameter 15,5 (mm)

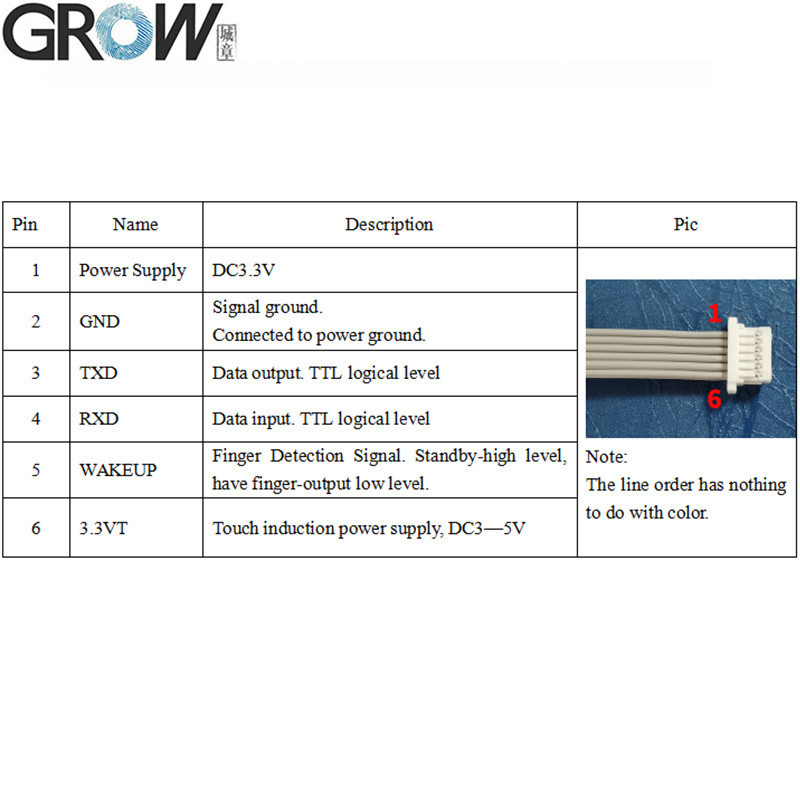

Verbinding SH1.0-6Pin
LED-controle - Jawel.
LED-kleur RGB
Scansnelheid < 0,2 seconde
Verificatiesnelheid < 0,3 seconde
Matching methode 1:1; 1:N
FRR ≤ 1%
VAR ≤ 0,001%
Werkomgeving -20C --- 60C
Werkvochtigheid 10-85%
Antistatische capaciteit 15 kV
Intensiteit van de slijtvastheid 1 miljoen keer
Communicatie baudrate (UART): (9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)


Dossiers

·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

U kunt de gebruikershandleiding voor R503S downloaden via deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.


R503 Toetsprogramma-operatie-weergave video op Youtube:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:


Als je SDK-bestanden nodig hebt, neem dan contact met ons op.


GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 1GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 2

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 3GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 4GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 5GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 6GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 7

GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 8GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 9GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 10
GROW R503S RGB Ring LED Control DC3.3V SH1.0-6pin 150 Capaciteit Capacitive Fingerprint Module Sensor Scanner Voor Arduino 11
