Gedetailleerde informatie

Model nr.:	R503-M22	Screen:	as Picture
Communicatie-interface:	RS232	Fingerprint Capacity:	200
Voltage:	DC 3.3V	Effective Collection Area:	Diameter 15.5 (mm)
Sensorarray:	190*190 pixels	Resolutie:	508 dpi
Abrasive Resistance Intensity:	1 Million Times	Antistatic Capacity:	15kv
Fingerprint Module External Diameter:	25mm	Fingerprint Module Inner Diameter:	22mm(M22)
Fingerprint Module Height:	15mm	Weight:	32g
Led-besturing:	- Ja, dat klopt.	Transport Package:	Standard Export Carton Package
Specificatie:	Diameter 25 (mm)	Trademark:	GROW
Oorsprong:	China	HS Code:	8471609000
Supply Ability:	5000	Pakketgrootte:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Samples:	US$ 13.9/Piece\| 1 Piece(Min.Order)
Customization:	Available\|Customized Request	Shipping Cost:	Contact the supplier about freight and estimated delivery time.
Payment Methods:	Initial Payment/Full Payment	Currency:	US$
Teruggave en restitutie:	Vraag een terugbetaling als uw bestelling niet wordt verzonden, ontbreekt of met productproblemen ar
Markeren:	Compacte vingerafdrukherkenning module , Compacte capacitieve vingerafdrukmodule , Duurzame vingerafdrukherkenningsmodule

Productomschrijving

Grow R503-M22 DC3.3V 200 capaciteit capacitieve vingerafdruksensor

Beschrijving

1Geïntegreerde beeldverzameling en algoritme chip samen, ALL-in-One
2De flexibiliteit om zich aan te passen aan de omstandigheden was de vingers, of het nu droge vingers, natte vingers, lichte textuur vingerafdrukken vingers, en oude vingers, hebben allemaal een hoge herkenning
3De belangrijkste toepassingsgebieden: kan worden ingebed in verschillende eindproducten, zoals: toegangscontrole, aanwezigheid, kluis

R503-M22 is hetzelfde als R503, alleen de grootte is anders.

R503-M22 kan ook werken met KS200,K202,K215,KL216,K219,K220,K236,KS220 bedieningspaneel.

	R503	R503-5V	R503-M22	R503Pro	R503S
Stroomvoorziening	DC 3,3 V	DC 5V	DC 3,3 V	UART:DC 3,3 V USB:DC 5V	DC 3,3 V
Sensorarray	192*192 pixels	192*192 pixels	192*192 pixels	192*192 pixels	160 x 160 pixels
Fingerafdrukcapaciteit	200	200	200	1500	150
Grootte	M25	M25	M22	M25	M25
Verbinding	SH 1,0 mm 6 pin	MX 1,25 mm 6 pin	SH 1,0 mm 6 pin	SH 1,0 mm 6 pin	SH 1,0 mm 6 pin

R503-M22 Specificaties

Model	R503-M22
Type	Capacitatieve vingerafdrukmodule
Interface	UART ((TTL)
Resolutie	508 DPI
Spanning	DC 3,3 V
Fingerafdrukcapaciteit	200
Sensorarray	192 x 192 pixels
Werkstroom	20 mA
Standby-stroom	Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA

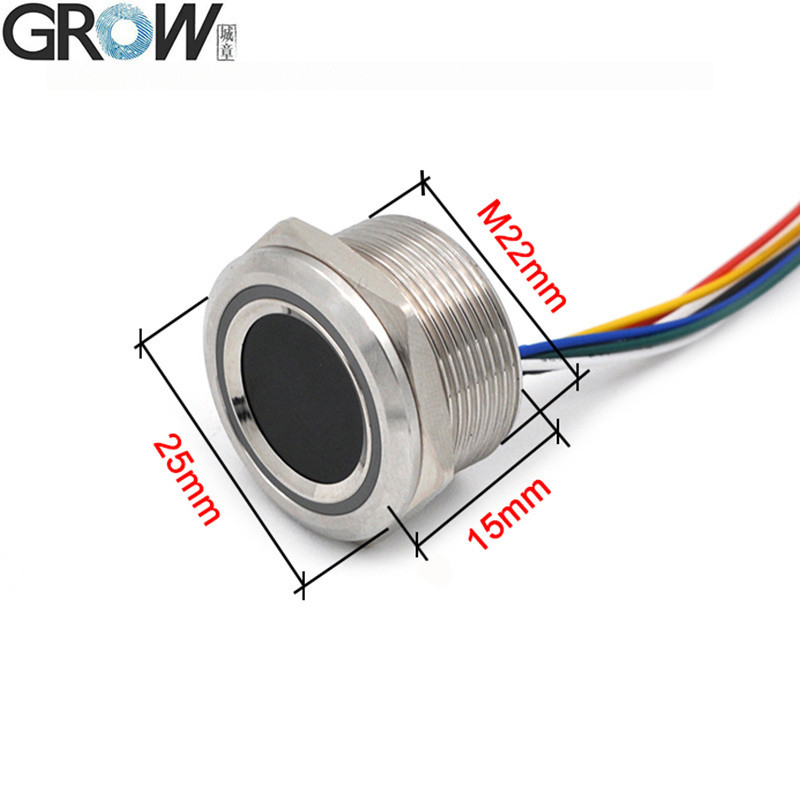

Externe afmeting van de vingerafdrukmodule	Diameter 25 (mm)
Inwendige afmetingen van de vingerafdrukmodule	Diameter 22 (mm) ((M22)
Hoogte van de vingerafdrukmodule	15 mm
Effectief verzamelgebied	Diameter 15,5 (mm)
Verbinding	SH1.0-6Pin
LED-controle	- Jawel.

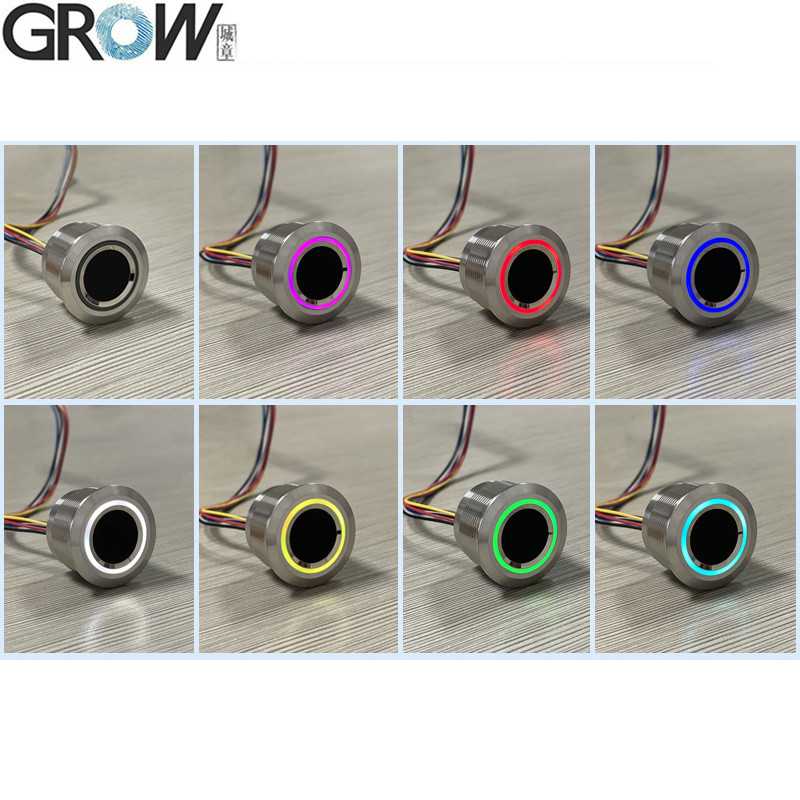

LED-kleur	RGB
Scansnelheid	< 0,2 seconde
Verificatiesnelheid	< 0,3 seconde
Matching methode	1:1; 1:N
FRR	≤ 1%
VAR	≤ 0,001%
Werkomgeving	-20C --- 60C
Werkvochtigheid	10-85%
Antistatische capaciteit	15 kV
Intensiteit van de slijtvastheid	1 miljoen keer
Communicatie baudrate (UART):	(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps)

Dossiers

·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding

U kunt de gebruikershandleiding R503 R503-M22 downloaden via deze website:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.

R503 Toetsprogramma-operatie-weergave video op Youtube:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:

Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
