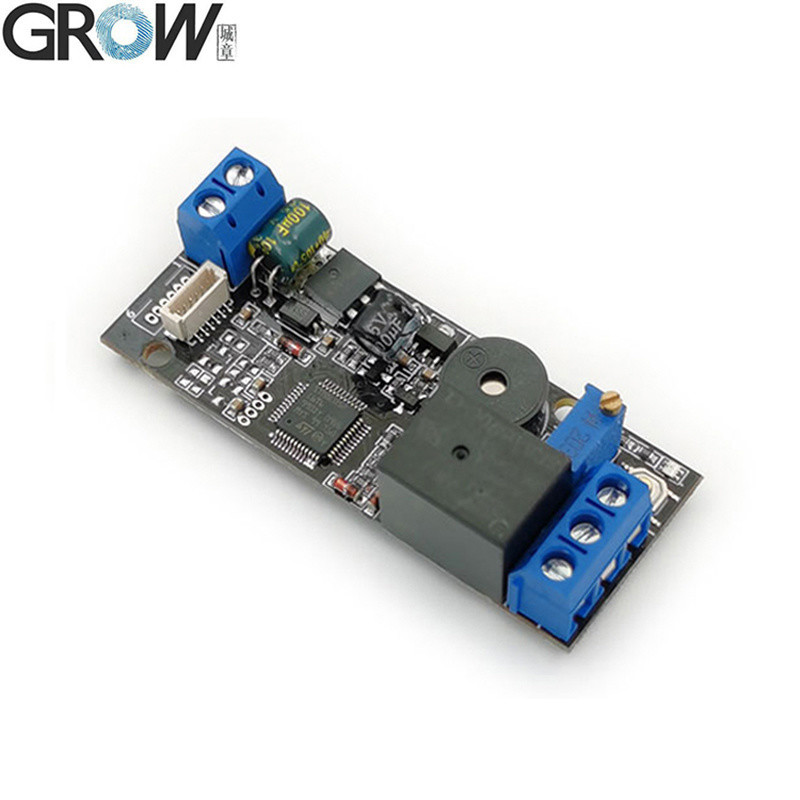

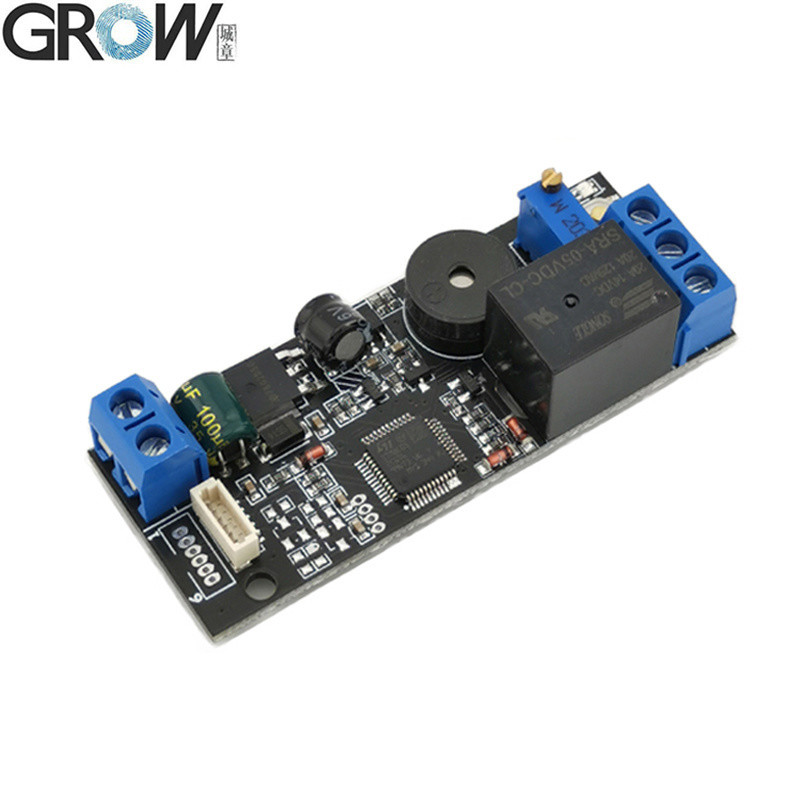

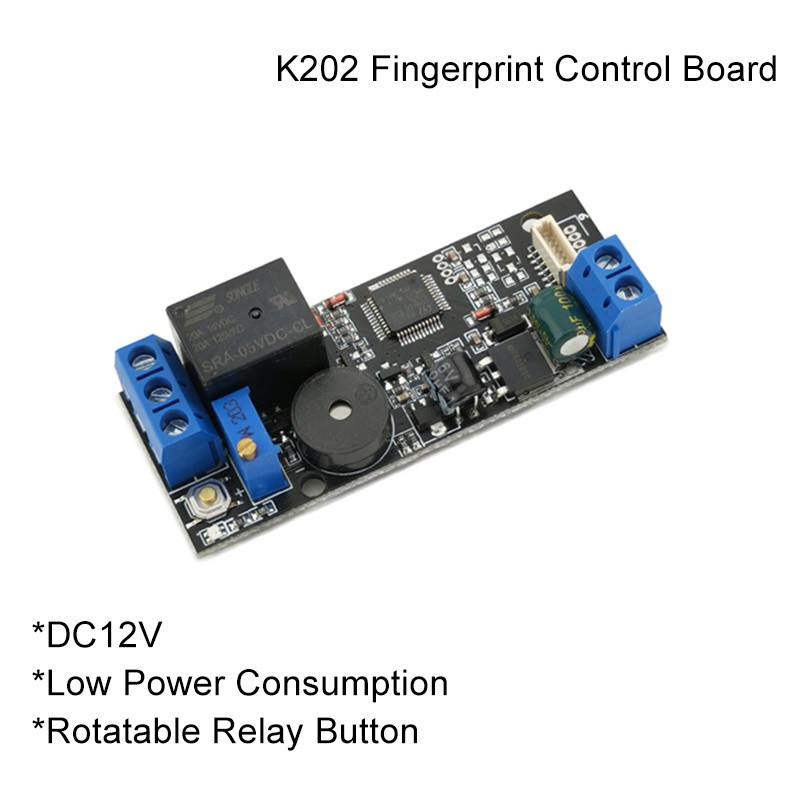

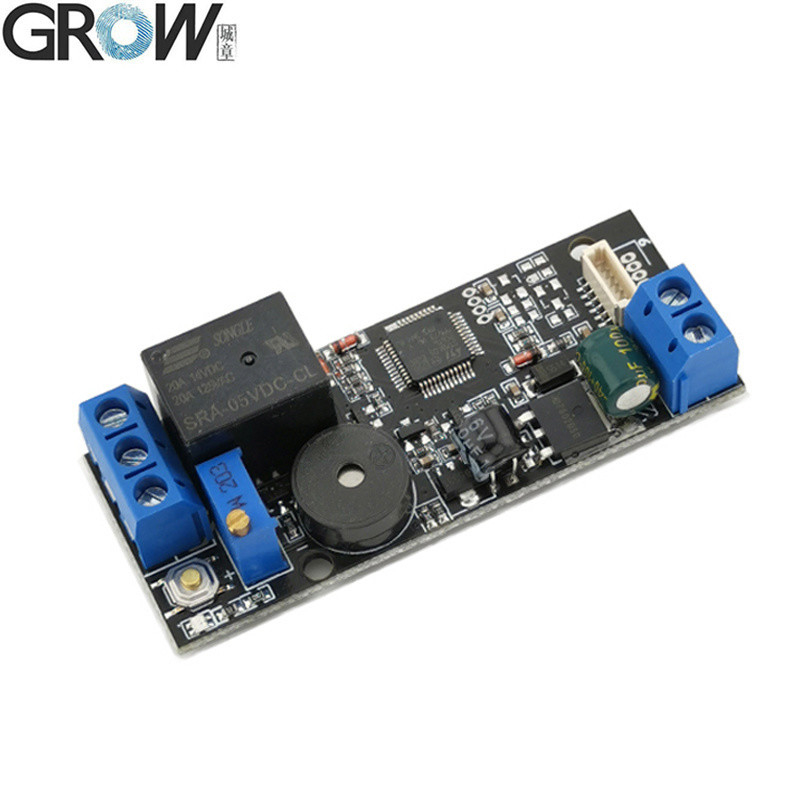

Grow K202 DC12V vingerafdruktoegangscontrolekaart

Technische parameters

·P1: stroomvoorziening:DC12V
·Uitgang: Relais ((Max. stroom:10A)
·Standby stroom: 15uA
·Vingerafdrukcapaciteit: 120 stuks

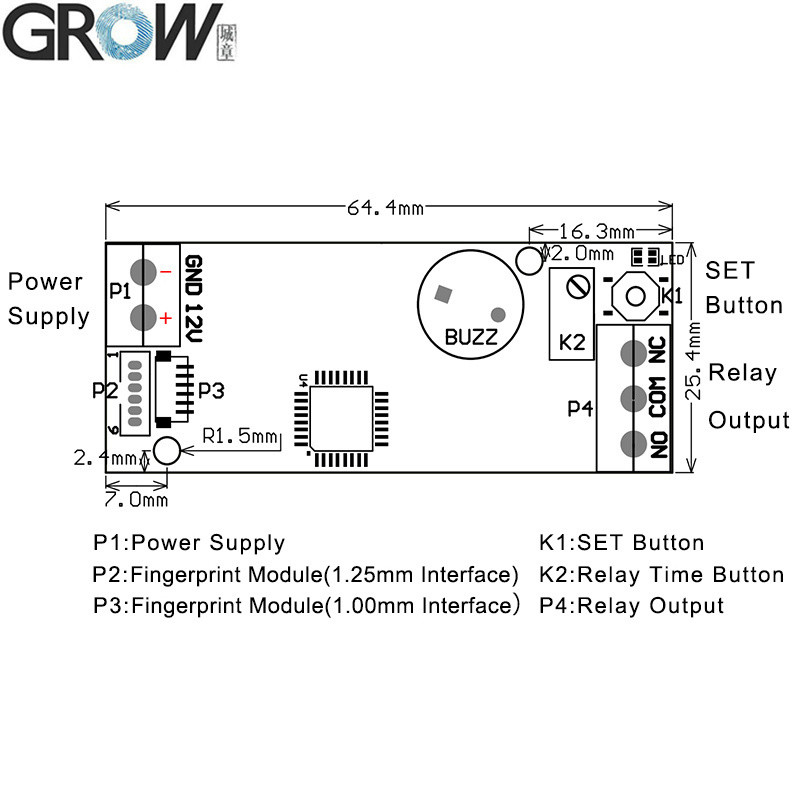

·Maat: 64,4*25,4 mm
·P2: MX 1,0 mm ruimte 6 Pin Fingerprint Module ((kan R502-A,R502-F,R502-AW,R503,R503-M22 aansluiten)



K202 is ontworpen voor een laag stroomverbruik, de voeding is DC12V, de relaistijd kan worden aangepast door de knop te draaien, relaistijd: 0,5-13 seconden.
Het is heel gemakkelijk om vingerafdrukken te registreren, je hoeft alleen maar op de SET-knop te drukken om vingerafdrukken te registreren en de SET-knop lang te drukken om terug te keren naar de fabrieksinstelling.


Operatie-instructie

1. SET-knop:
Druk op de SET knop kort,blauw indicator licht flitsen snel en systeem in register staat, zet de vinger op de vingerafdruk verzameling gebied, vingerafdruk register succesvol bij het horen van muziek.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staatAls u geen vingerafdruk meer hoeft toe te voegen, wacht dan een paar seconden.
2- Terug naar fabrieksinstelling:
Druk op de SET-knop tot je een lange piep en muziek hoort, dat betekent dat de initialisatie succesvol is.
3- Stel de relaistijd in:

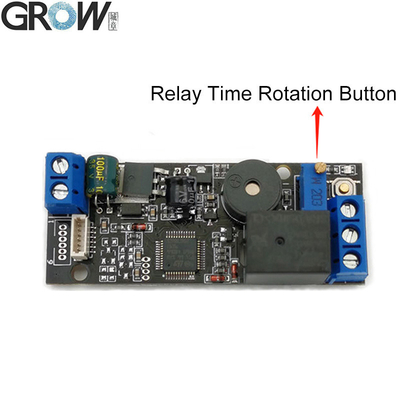

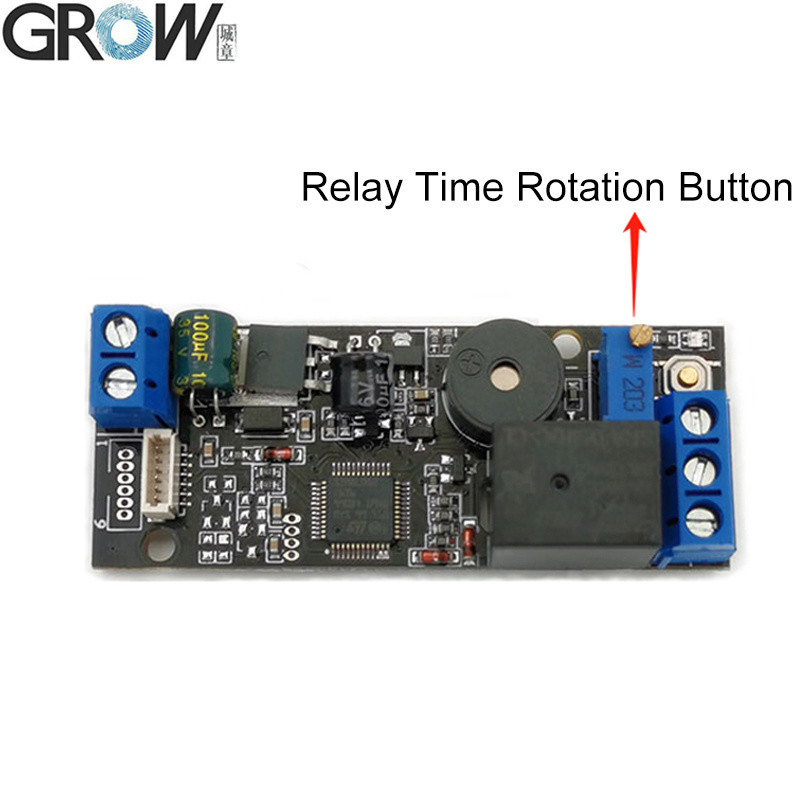

Draai K2 om de sluitingstijd van de relais in te stellen van 0,5 tot 13 seconden.
4Gebruik:
Druk op de vinger, de relais sluit nadat de vingerafdruk voorbij is, en de sluitingstijd wordt bepaald door K2.

Opmerking:1. Alle indicatorlichten zijn uitgeschakeld in de standby-toestand en de lichten zijn aan in de werktoestand;
2. Elke vingerafdruk kan in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.


K202 kan samen met de vingerafdrukmodule R502-A,R502-F,R502-AW,R503,R503-M22 worden gebruikt
