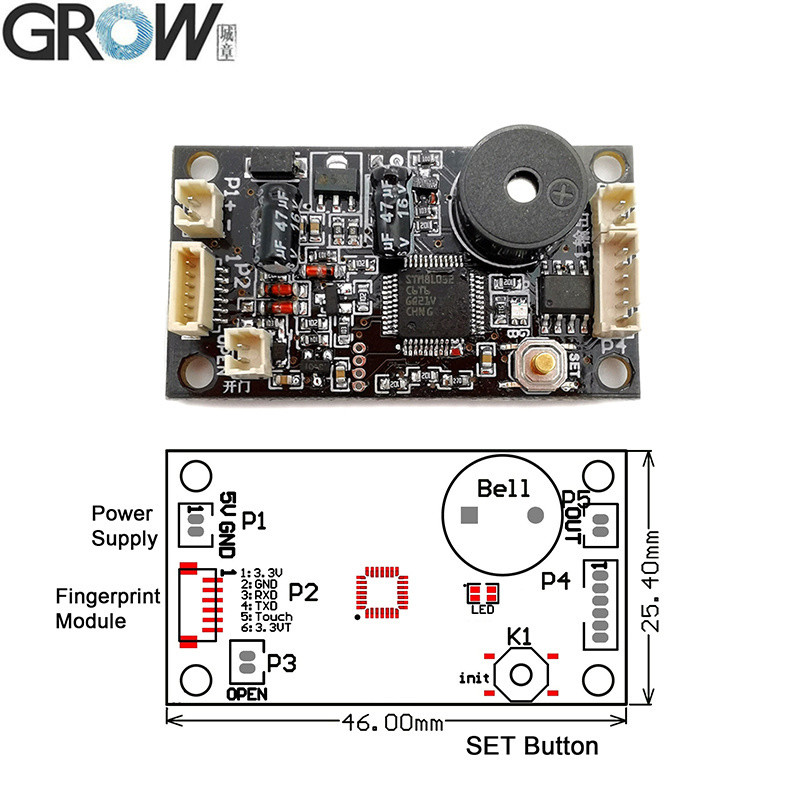

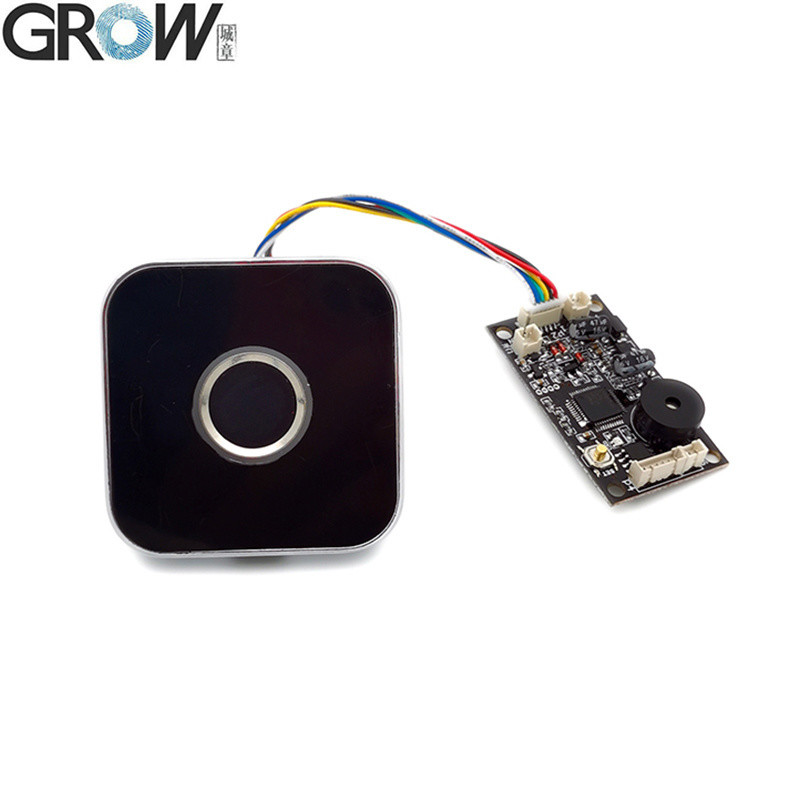

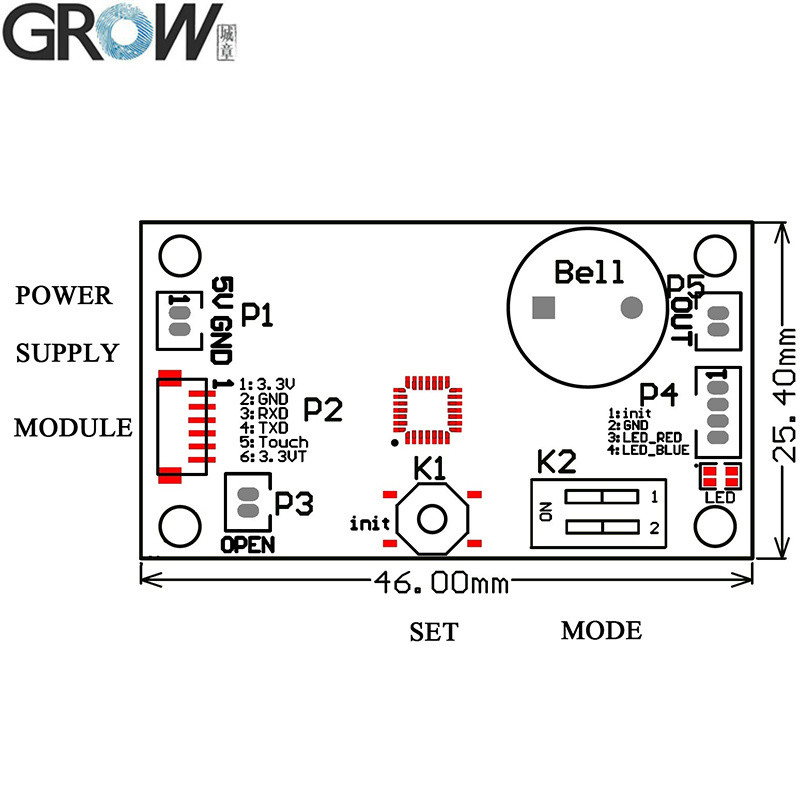

Snel vingerafdrukherkenningsmodule K202 Fingerprint Control Board voor slimme sloten



KS200 Technische parameters

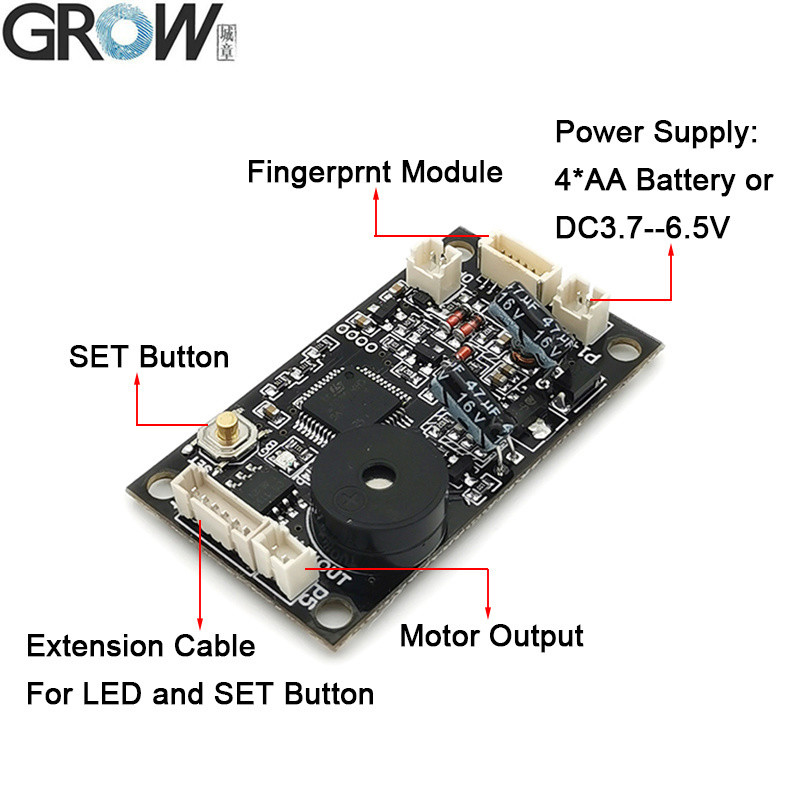

4*AA-batterij of DC3.7-6.5V, motoruitgang, laag stroomverbruik, functie beheerder/gebruiker
·Voorziening:DC3.7V-6.5V
·Stand-by-stroom: < 7 uA
·Uitgang: DC5-6V,1.5A(Peak:2.5A)
·Vingerafdruk van de beheerder: 20 stuks
·Vingerafdruk van de gebruiker: 180 stuks
·Alarm voor lage spanning:4.8V (droge batterij)
3.5V (lithiumbatterie)


Motorwerkwijze:
1Voorwaarts 0,5 seconden → Rust 5 seconden → Terug 0,5 seconden.
2Vooruit 1 seconde → Rust 5 seconden → Terug 1 seconde.
3Vooruit 1 seconde.
4Vooruit, twee seconden.
5. Zelfvergrendelingsstand
6- Hou stand.



KS200 Operatieinstructie

1 Vingerafdruk van registerbeheerder:
Druk lang op de SET knop, laat je vinger los als het blauwe indicator licht op het bedieningspaneel, nu de vingerafdruk module indicator flitsen snel,Zet dezelfde admin vinger met meerdere keren in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvolDe vingerafdruk kan continu worden geregistreerd en het kan 20 stukken administratieve vingerafdruk registreren; als er geen behoefte is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden om uit te gaan.Indien de beheerder volledig geregistreerd is,het zal automatisch uit de administratie-registratie staat na het horen van "DiDiDi" en zal beginnen met het registreren van de gebruiker vingerafdruk als u opnieuw op de SET-knop drukt.
2 Vingerafdrukken van de gebruiker registreren:
Druk op de admin vingerafdruk tot de blauwe indicator licht flitsen snel en de muziek te horen, betekent kan gebruiker vingerafdruk toevoegen.Plaats dezelfde gebruiker vinger met meerdere malen in de vingerafdruk verzameling gebied tot het horen van muziek betekent vingerafdruk register succesvol.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als het niet nodig is om meer vingerafdrukken toe te voegen, wacht dan een paar seconden.
3 Gebruikersvingerafdruk verwijderen:
Druk op de admin vingerafdruk tot het rode indicator licht snel knippert en muziek hoort, betekent dat gebruikers vingerafdrukken worden verwijderd.
4 Fabrieksinstelling:
Druk lang op de SET-knop, totdat het rode indicatorlicht op het bedieningspaneel verschijnt en de muziek hoort, laat dan de vinger los, betekent dat de initialisatieoperatie succesvol is.

Opmerking:
1.Elke vingerafdruk kan worden gebruikt bij fabrieksinstelling, en deze functie is uitgeschakeld nadat de vingerafdruk is geregistreerd.
2.Wanneer de spanning lager is dan DC4.7V, licht het rode licht op, wat de waarschuwing voor lage spanning betekent.
3.In de wachtmodus, wanneer u de vingerafdruk van de gebruiker registreert, drukt u eerst op de vingerafdruk van de beheerder.Als het licht knippert en de muziek klinkt, kan de vingerafdruk van de gebruiker worden geregistreerd.

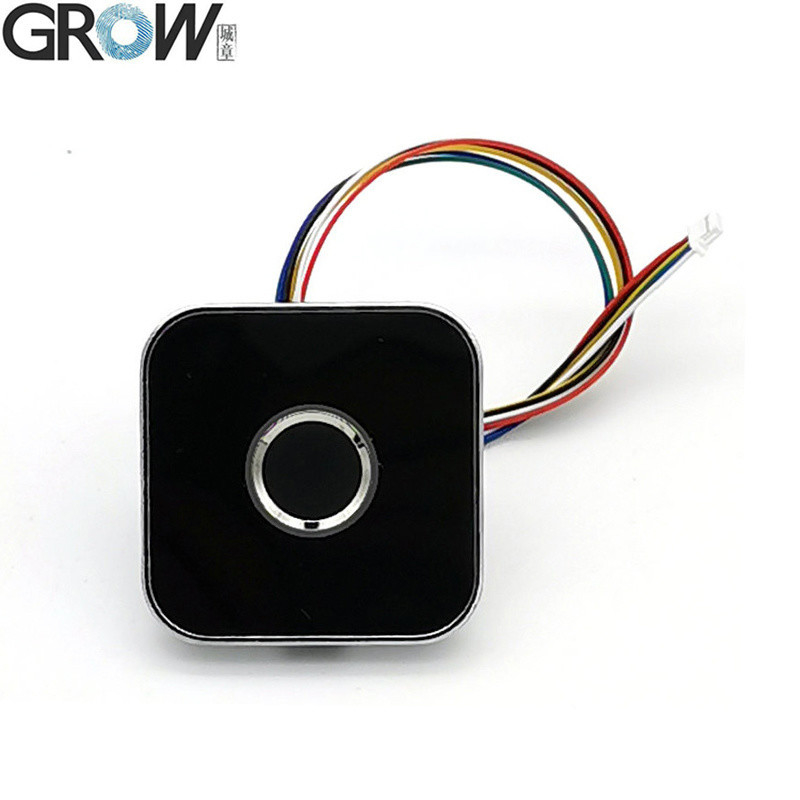

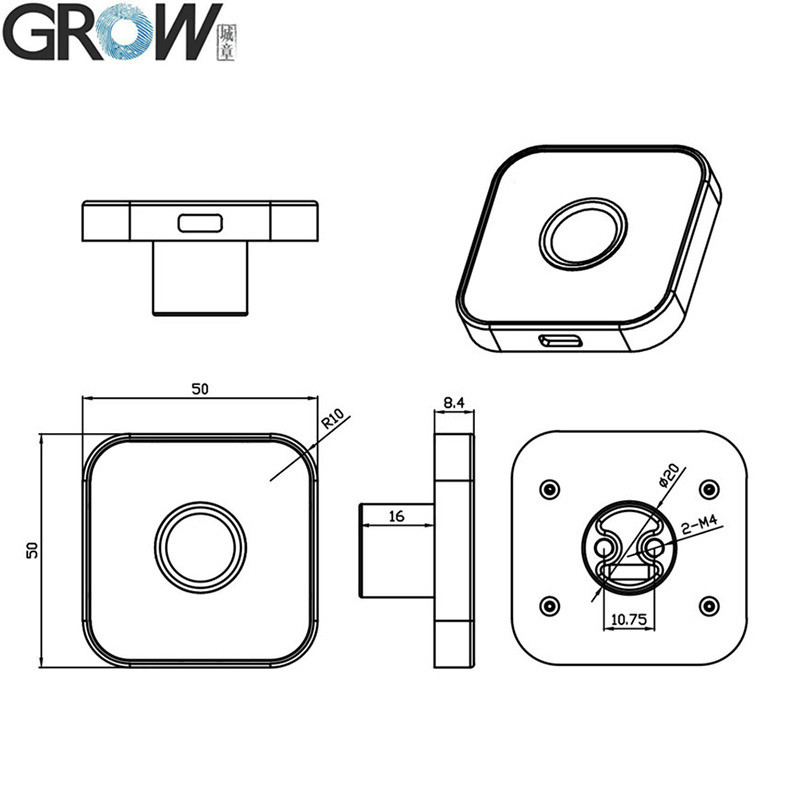

KS200 geschikt voor R502-A,R502-F,R502-AW,R503 vingerafdrukmodule.



R502-AW specificaties
