K202 Technische parameters
·P1: stroomvoorziening:
DC12V·Uitgang: Relais ((Max. stroom:10A)
·Standby stroom: 15uA
·Vingerafdrukcapaciteit: 120 stuks
·Maat: 64,4*25,4 mm
·P2: MX 1,0 mm ruimte 6 Pin Fingerprint Module ((kan R502,R502-A,R502-AW,R503) aansluiten
·P3: MX 1,25 mm ruimte 6 Pin Fingerprint Module ((kan R300,R301T,R303,R303T,R305,R306,R307,R501) aansluiten
K202 is ontworpen voor een laag stroomverbruik, de voeding is DC12V, de relaistijd kan worden aangepast door de knop te draaien, relaistijd: 0,5-13 seconden.
Het is heel gemakkelijk om vingerafdrukken te registreren, je hoeft alleen maar op de SET-knop te drukken om vingerafdrukken te registreren en de SET-knop lang te drukken om terug te keren naar de fabrieksinstelling.
K202 Operatieinstructie
1. SET-knop:Druk op de SET knop kort,blauw indicator licht flitsen snel en systeem in register staat, zet de vinger op de vingerafdruk verzameling gebied, vingerafdruk register succesvol bij het horen van muziek.Vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staatAls u geen vingerafdruk meer hoeft toe te voegen, wacht dan een paar seconden.
2- Terug naar fabrieksinstelling:Druk op de SET-knop tot je een lange piep en muziek hoort, dat betekent dat de initialisatie succesvol is.
3- Stel de relaistijd in:Draai K2 om de sluitingstijd van de relais in te stellen van 0,5 tot 13 seconden.
4Gebruik:Druk op de vinger, de relais sluit nadat de vingerafdruk voorbij is, en de sluitingstijd wordt bepaald door K2.
Opmerking:1. Alle indicatorlichten zijn uitgeschakeld in de standby-toestand en de lichten zijn aan in de werktoestand;
2Alle vingerafdrukken kunnen in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.

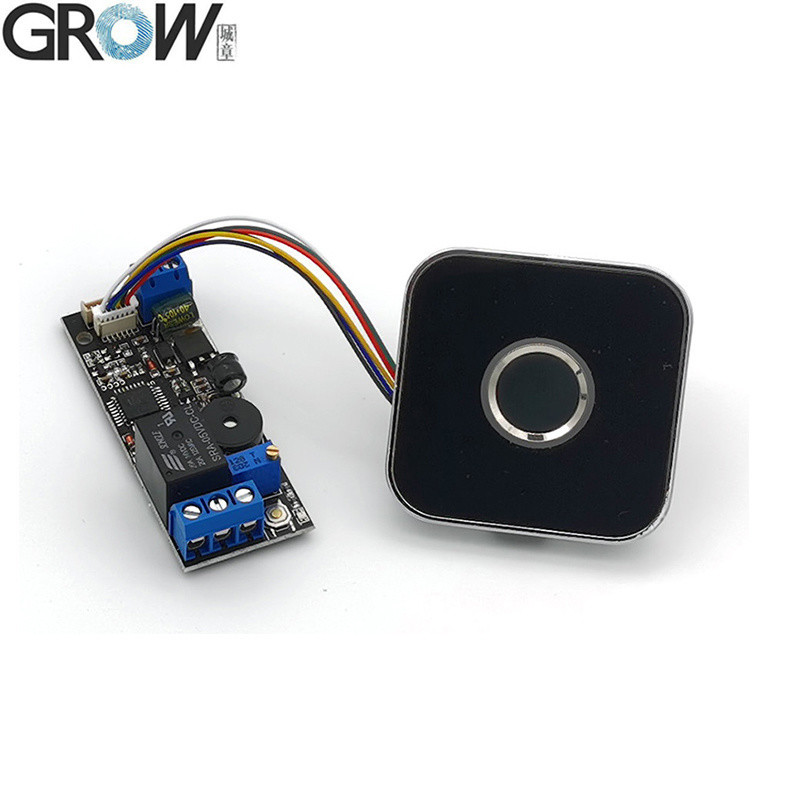

K202 kan samen met R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503 vingerafdrukmodule worden gebruikt

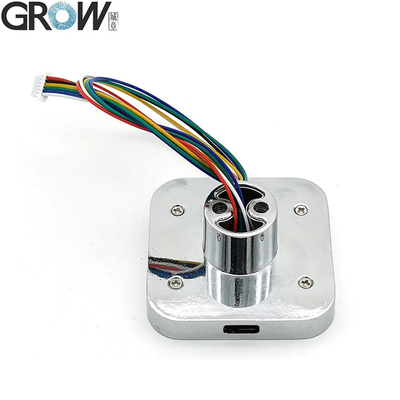

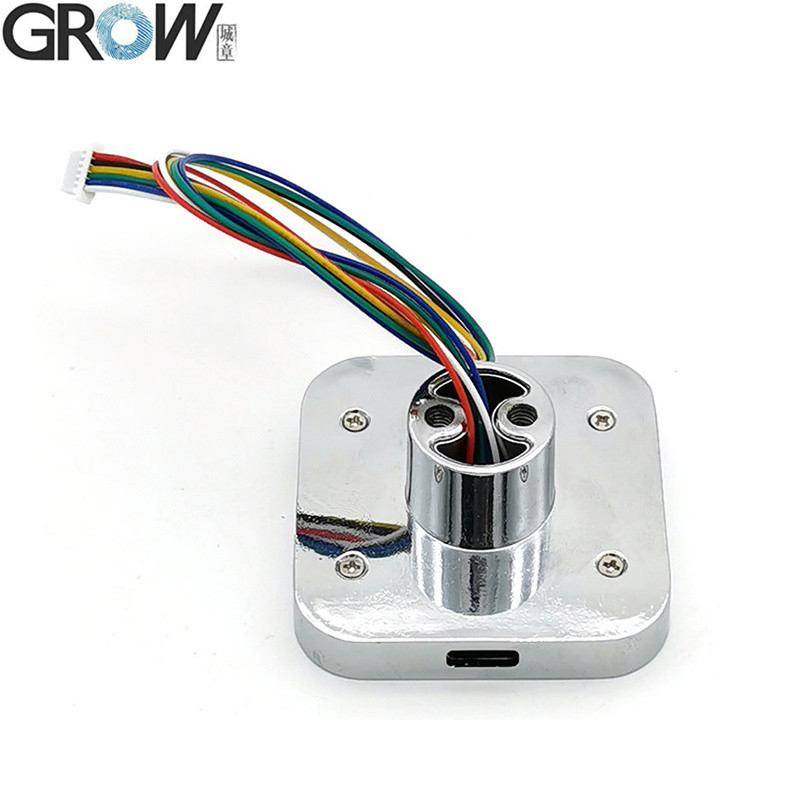

R502-AW-specificatie
| Model |
R502-AW |
| Type |
Capacitatieve vingerafdrukmodule |
| Interface |
UART ((TTL) |
| Resolutie |
508 DPI |
| Spanning |
DC 3,3 V |
| Fingerafdrukcapaciteit |
200 |
| Sensorarray |
192 x 192 pixels |
| Werkstroom |
20 mA |
| Standby-stroom |
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA |

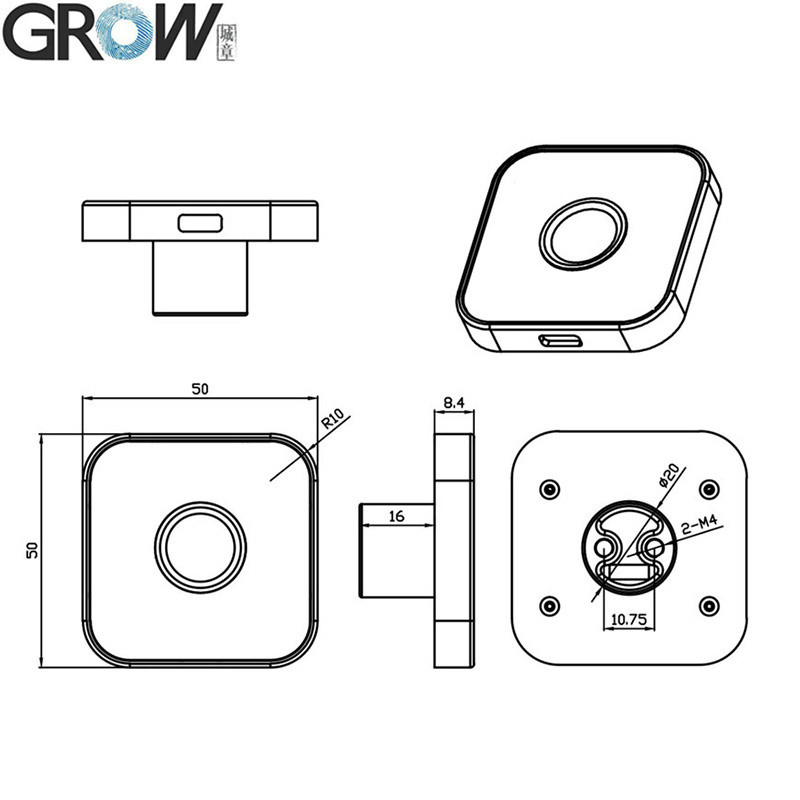

| Externe afmeting van de vingerafdrukmodule |
50*50*8,4 (mm) |
| Effectief verzamelgebied |
Diameter 15,5 (mm) |
| Materiaal voor de behuizing |
Zinklegering |
| Verbindingsbord |
K200-3.3/K202/K215-V1.2/K216 |
| Verbinding |
MX1.0-6Pin |
| LED-controle |
- Jawel. |

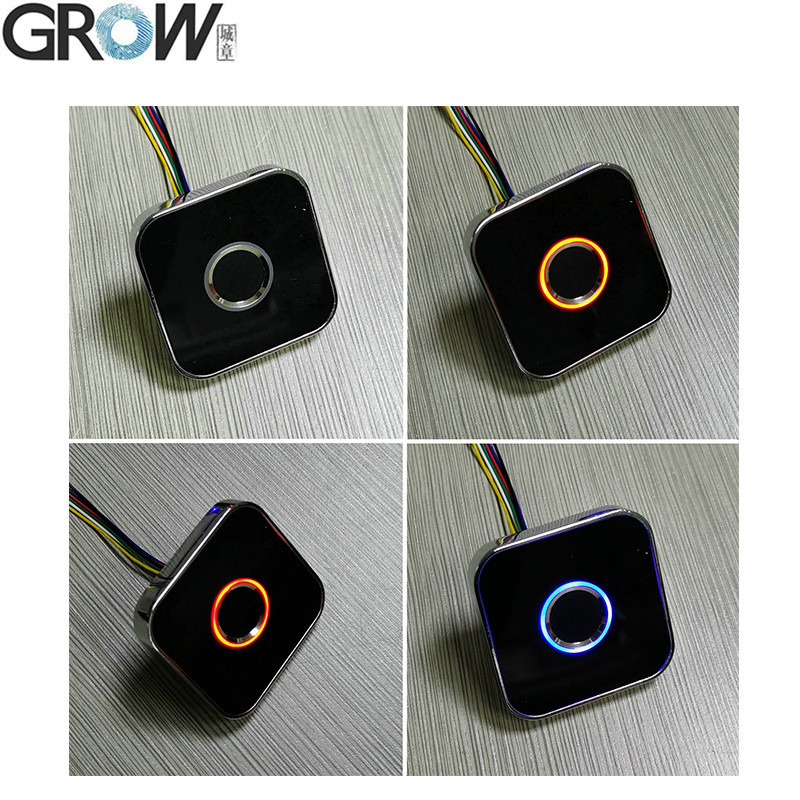

| LED-kleur |
Paars en Blauw en Rood |
| Scansnelheid |
< 0,2 seconde |
| Verificatiesnelheid |
< 0,3 seconde |
| Matching methode |
1:1; 1:N |
| FRR |
≤ 1% |
| VAR |
≤ 0,001% |
| Werkomgeving |
-20C --- 60C |
| Werkvochtigheid |
10-85% |
| Antistatische capaciteit |
15 kV |
| Intensiteit van de slijtvastheid |
1 miljoen keer |
| Communicatie baudrate (UART): |
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps) |
Productbestanden
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
U kunt de gebruikershandleiding voor R502-AW downloaden via deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.
U kunt de K202 gebruikershandleiding downloaden van deze website link:
De Commissie heeft de Commissie verzocht om een aanvullende beoordeling van de maatregelen die zij heeft genomen.
Als je SDK-bestanden nodig hebt, neem dan contact met ons op.
