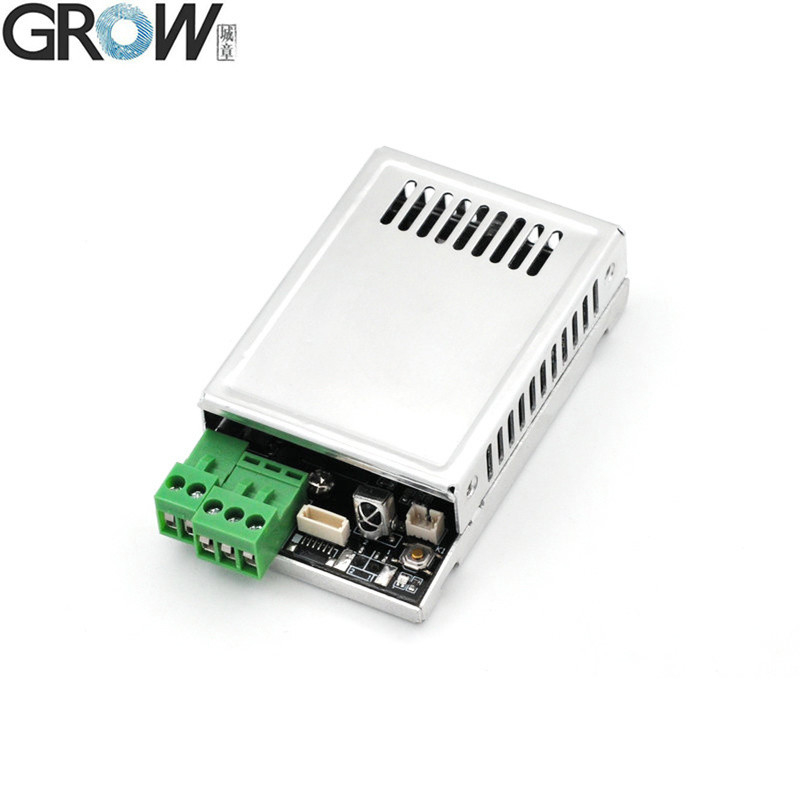

Technische parameters
DC10-30V, Relais-uitgang, Jog Mode ((0.5s-99s) / Ontstekingsmodus/Zelfvergrendelingsmodus.
Beheerd door SET-knop of afstandsbediening ((fingerprint toevoegen/verwijderen naar verschillende drie databases, wisselen relais tijd enzovoort)
·Uitgang: Relais ((Max. stroom: 10A)
·Vingerafdrukcapaciteit: 200 stuks
·Relaisfunctie:Jog-modus ((0.5s-99s) /ontstekingsmodus/zelfvergrendelingsmodus
Operatie-instructie
1. SET-knop:
1.1 Druk kort op de SET-knop,systeem in registertoestand en indicatorlamp knippert snel, druk meerdere keren op elke vingerafdruk, vingerafdrukregister slaagt bij het horen van muziek.
Vingerafdruk kan continu worden geregistreerd wanneer het systeem in register staat; als er geen behoefte is aan het toevoegen van vingerafdruk meer, wacht een paar seconden.(Standaard wordt het opgeslagen in de vingerafdruk database 1,wanneer de huidige database vol is, wordt het automatisch opgeslagen in de volgende database.)
1.2 Als u terugkeert naar de fabrieksinstelling, drukt u op de SET-knop totdat u de lange piep "Di" hoort en
Muziek betekent initialisatie succesvol.

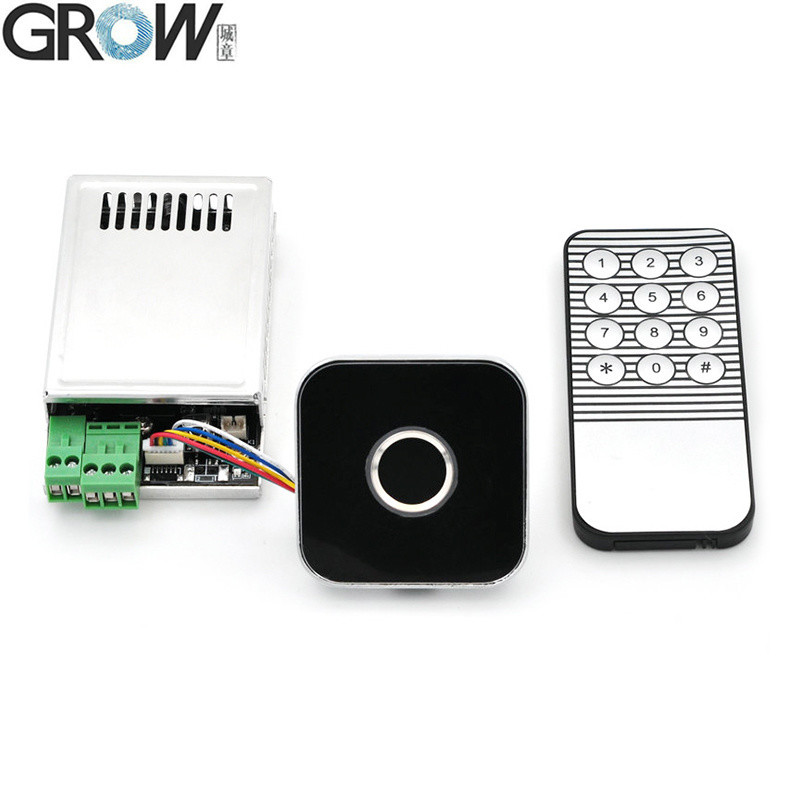

2Afstandsbediening:
Als u de afstandsbediening gebruikt, raakt u de module aan om eerst wakker te worden.
2.1 Blauwe indicator licht betekent in de programmering aangegeven, muziek betekent operatie geslaagd
Standaard wachtwoord: 123456, wachtwoordlengte: 6 cijfers
2.2 Passwoord wijzigen:Druk op *wachtwoord*1*nieuw wachtwoord*nieuw wachtwoord#
2.3 Vingerafdrukken registreren:Druk op *wachtwoord*2*Database ((1-5) #,Vingerafdruk in de staat van het register wanneer u op de *knop drukt of enkele seconden wacht.
Bijvoorbeeld:Registratie in Database 3: Druk op *wachtwoord*2*3#
2.4. Vingerafdruk verwijderen:Druk op *wachtwoord*3*Gegevensbank ((1-5) #
Bijvoorbeeld:Verwijderen in database 3: Druk op *wachtwoord*3*3#
2.5. Relais tijd Instelling in jogging modus:Druk op *wachtwoord*4*Tijd ((0.5s-99s) #
Bijvoorbeeld:Set 0.5s: Druk op *wachtwoord*4*00#
Bijvoorbeeld:Set 1s: Druk op *wachtwoord*4*01#
Bijvoorbeeld:Set 5s: Druk op *wachtwoord*4*05#
Bijvoorbeeld:Set 99s: Druk op *wachtwoord*4*99#
2.6. Werkstand instellen:
Druk op *wachtwoord*5*1#
Ontstekingsmodus: Druk op *wachtwoord*5*2#
Zelfvergrendelingsmodus: Druk op * wachtwoord * 5 * 3 #
2.7. Standby-modus selectie:
Standby-modus ingeschakeld: druk op *wachtwoord*6*0#
Standby-modus uitgeschakeld: Druk op *wachtwoord*6*1#
2.8Terug naar fabrieksmodus.Druk op * wachtwoord * 7 * wachtwoord #
2.9. Wachtwoord Gebruik:Druk op *wachtwoord en relais gesloten, druk op # en relais geopend
Opmerking: Elke vingerafdruk kan in de fabrieksstand worden gebruikt, maar de functie is ongeldig nadat de vingerafdruk is geregistreerd.

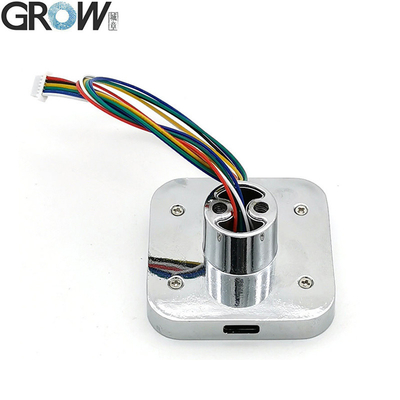

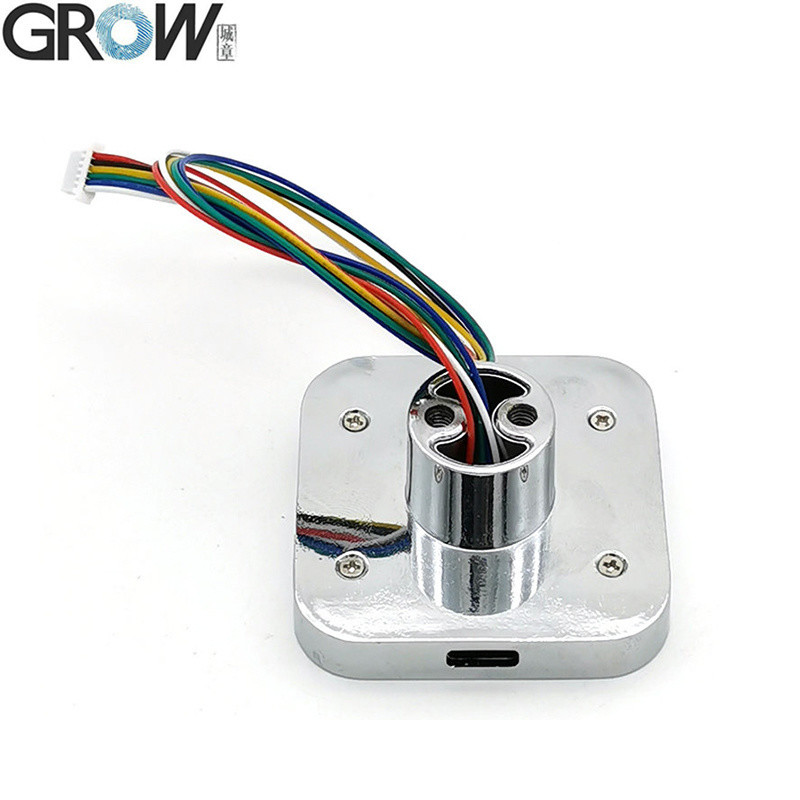

R502-AW specificaties
| Model |
R502-AW |
| Type |
Capacitatieve vingerafdrukmodule |
| Interface |
UART ((TTL) |
| Resolutie |
508 DPI |
| Spanning |
DC 3,3 V |
| Fingerafdrukcapaciteit |
200 |
| Sensorarray |
192 x 192 pixels |
| Werkstroom |
20 mA |
| Standby-stroom |
Typische touchstandby-spanning: 3,3 V, gemiddelde stroom: 2 uA |

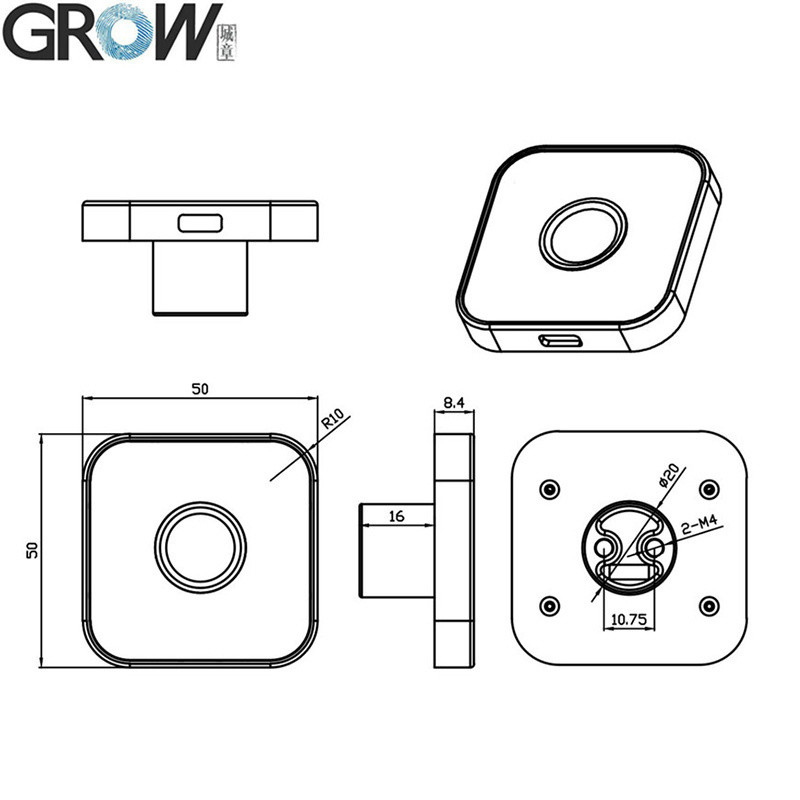

| Externe afmeting van de vingerafdrukmodule |
50*50*8,4 (mm) |
| Effectief verzamelgebied |
Diameter 15,5 (mm) |
| Materiaal voor de behuizing |
Zinklegering |

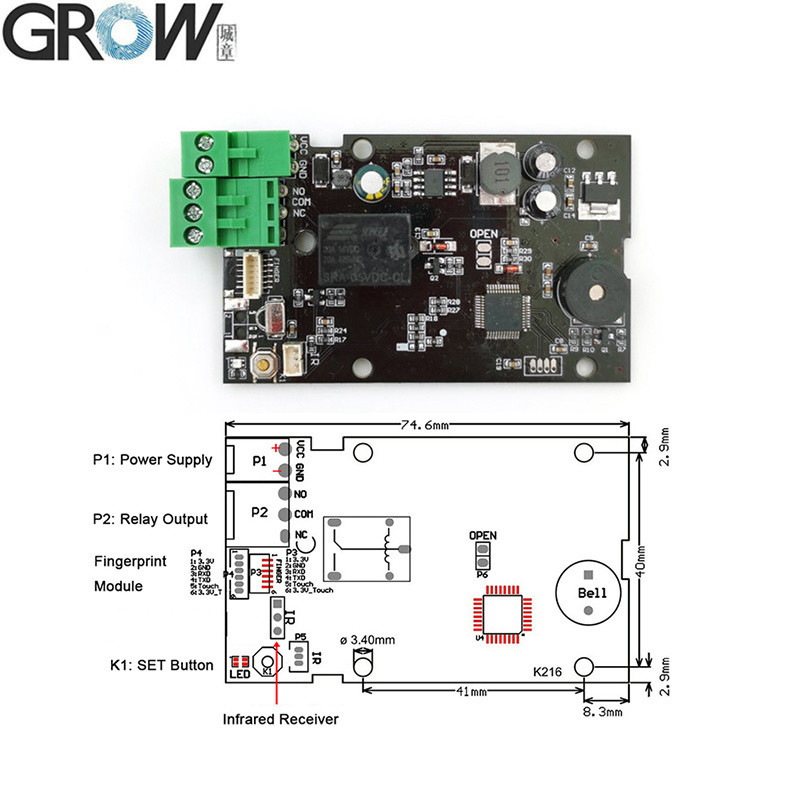

| Verbindingsbord |
K200-3.3/K202/K215-V1.2/K216 |
| Verbinding |
MX1.0-6Pin |
| LED-controle |
- Jawel. |

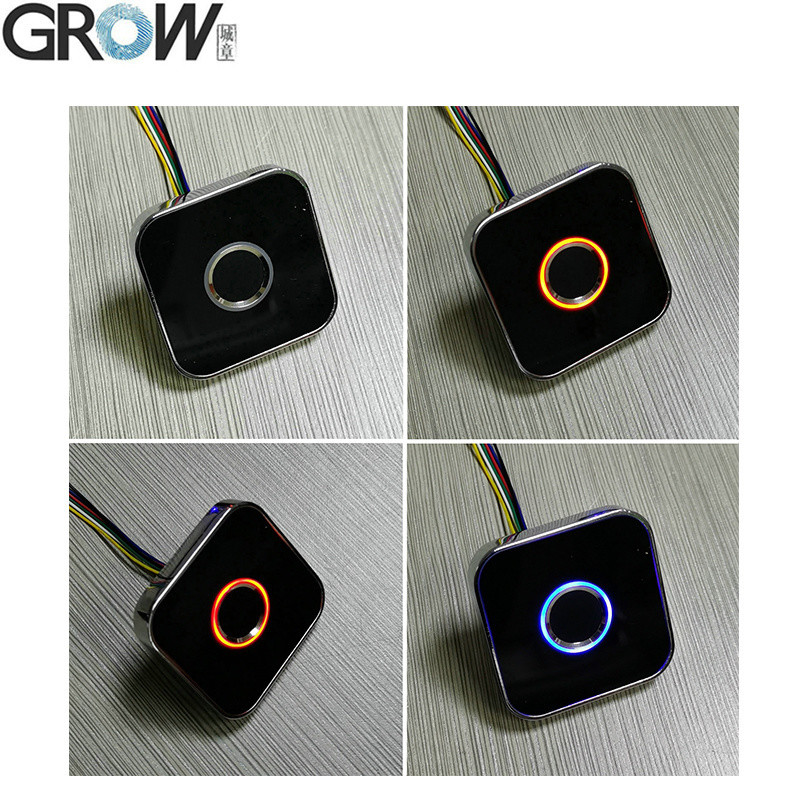

| LED-kleur |
Paars en Blauw en Rood |
| Scansnelheid |
< 0,2 seconde |
| Verificatiesnelheid |
< 0,3 seconde |
| Matching methode |
1:1; 1:N |
| FRR |
≤ 1% |
| VAR |
≤ 0,001% |
| Werkomgeving |
-20C --- 60C |
| Werkvochtigheid |
10-85% |
| Antistatische capaciteit |
15 kV |
| Intensiteit van de slijtvastheid |
1 miljoen keer |
| Communicatie baudrate (UART): |
(9600 × N) bps waarbij N = 1 ~ 12 ((standaard N = 6, d.w.z. 57600bps) |
Dossiers
·Het verstrekken van gratis SDK-bestanden voor Arduino, Android,.Net, Windows enzovoort.
·Voorzien van een gebruikershandleiding
