GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Basisinformatie
Plaats van herkomst: China
Certificering: CE
Min. bestelaantal: 1
Verpakking Details: Verpakking
Levertijd: Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities: T/T, PayPal
Levering vermogen: 5000
Beste prijs Contact nu
Gedetailleerde informatie
Modelnummer: K220+R502-AW scherm: Als beeld
Communicatie-interface: RS232 Fingerafdrukcapaciteit: 200
Voeding: DC 10V-24V Standby-stroom: <10ma>
Output: Relais ((Max. stroom:10A) Transportpakket: het standaardpakket van het de uitvoerkarton
Specificatie: Stroomvoorziening: DC 10V-24V Handelsmerk: GROEN
Herkomst: China HS Code: 8471609000
Levering vermogen: 5000 Stemdienst: Zonder spraakdienst
De klok: Zonder klok Kleur: Als beeld
Monsters: US$ 24,6 / stuk 1 stuk. Aanpassing: Beschikbaar Gepersonaliseerd verzoek
Verzendkosten: over de verzendkosten en de geschatte levertijd. Betalingswijze: Aanvankelijke betaling Volledige betaling
Monetaire waarde: US$ Retourneren & terugbetalingen: U kunt een terugbetaling aanvragen tot 30 dagen na ontvangst van de producten.
Markeren:

24V capacitieve vingerafdrukmodule

,

24V Arduino vingerafdrukscanner

,

Twee relaiscapacitieve vingerafdrukmodule

Productomschrijving

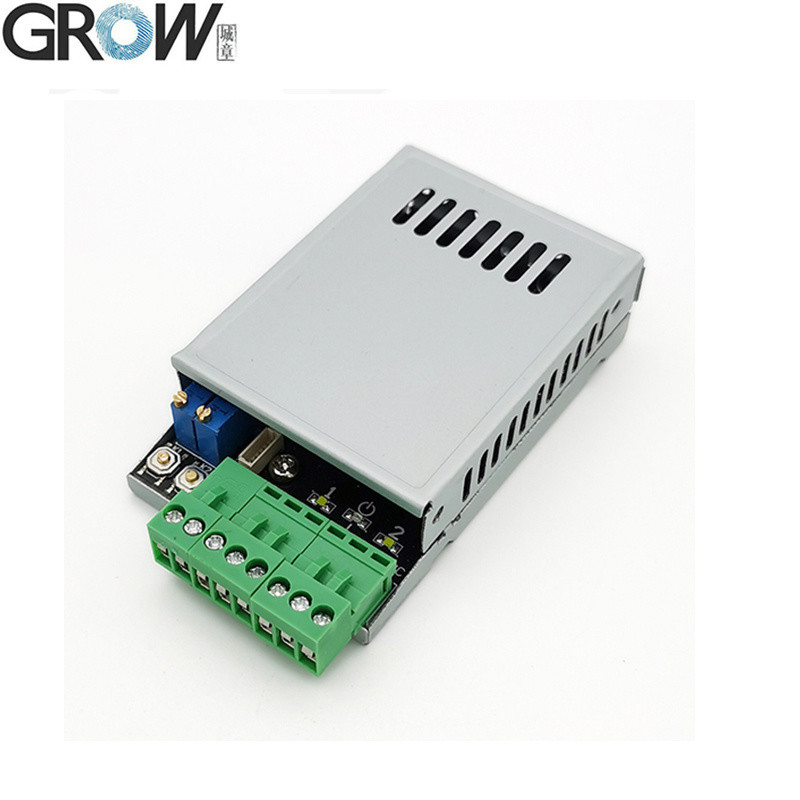

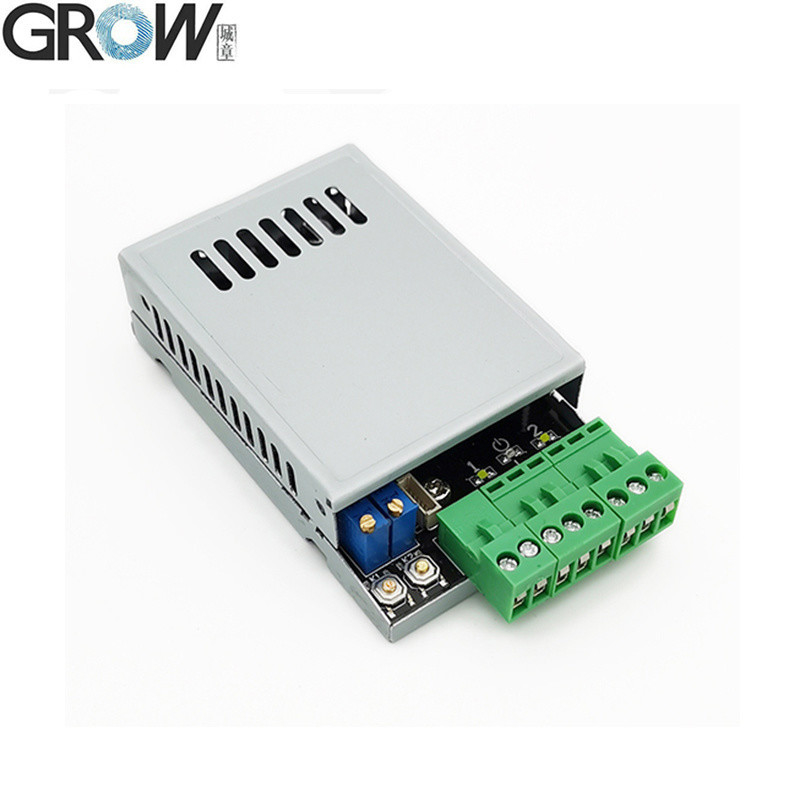

GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 0

Technische parameters

·Voeding: DC10V--24V
·Uitgang: Relais (Max. stroom: 10A)
·Stand-bystroom: 6mA (DC12V)
·Vingerafdrukcapaciteit: 200 stuks
·Relais tijd: 0,5s-60s of meer dan 60s - In normaal open modus - druk op vinger - relais open, druk opnieuw - relais gesloten

Gebruiksaanwijzing

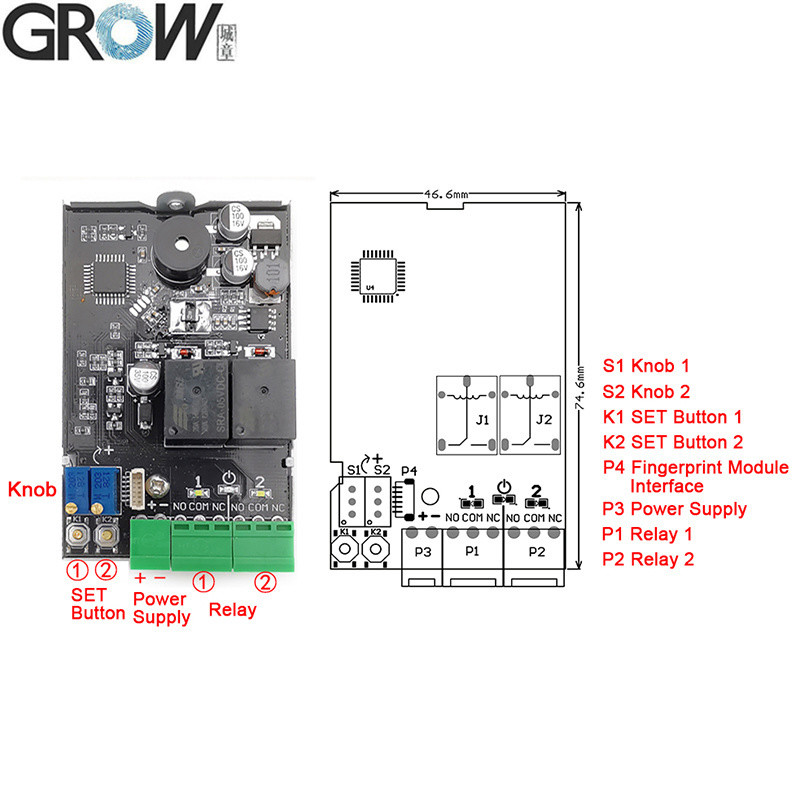

 1. SET-knop (K1-K2)
1.1 Beheerder vingerafdruk registreren: Druk kort op de SET-knop, het systeem bevindt zich in de beheerder registratiestatus en de blauwe indicator knippert snel, plaats dezelfde vinger meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdruk kan continu worden geregistreerd. Als u geen vingerafdruk hoeft toe te voegen, wacht dan een paar seconden om af te sluiten.

1.2 Vingerafdruk verwijderen:
1.2.1 Verwijder vingerafdrukken van één relaispositie: Houd de bijbehorende SET-knop lang ingedrukt, de blauwe indicator knippert snel, hoor een lange "Di" piep, laat de vinger los, de relaisindicator gaat aan en hoor muziek, wat betekent dat deze locatie van de beheerder en gebruikersvingerafdrukken zijn verwijderd;
1.2.2 Verwijder alle vingerafdrukken van de relaispositie (terug naar fabrieksinstellingen): Houd een willekeurige SET-knop lang ingedrukt om twee keer een lange "Di" piep te horen, laat de vinger los, alle indicatielampjes gaan aan, wat betekent dat de initialisatiebewerking succesvol is, terug naar fabrieksinstellingen.

2. Gebruikersvingerafdruk registreren: Druk ongeveer 10 seconden op de beheerdersvingerafdruk totdat u de muziek hoort en de blauwe indicator snel knippert, wat betekent dat u een gebruikersvingerafdruk kunt toevoegen. Plaats dezelfde vingerafdruk van de gebruiker meerdere keren in het vingerafdrukverzamelgebied totdat u muziek hoort, wat betekent dat de vingerafdrukregistratie succesvol is. Vingerafdruk kan continu worden geregistreerd. Als u geen vingerafdruk hoeft toe te voegen, wacht dan een paar seconden om af te sluiten. (Opmerking: De opslaglocatie van de vingerafdruk van de gebruiker is afhankelijk van de opslaglocatie van de vingerafdruk van de beheerder; Als de vingerafdruk van de beheerder tegelijkertijd in nr. 1 en nr. 2 is opgeslagen, wordt de vingerafdruk van de gebruiker standaard in nr. 1 opgeslagen.)

3. Gebruikersvingerafdruk verwijderen: Druk ongeveer 20 seconden op de beheerdersvingerafdruk totdat u "Di-" en muziek hoort, wat betekent dat de vingerafdrukken van de gebruiker op deze locatie zijn verwijderd. (Opmerking: De verwijderlocatie van de vingerafdruk van de gebruiker is afhankelijk van de opslaglocatie van de vingerafdruk van de beheerder. Als de vingerafdruk van de beheerder tegelijkertijd in nr. 1 en nr. 2 is opgeslagen, worden de vingerafdrukken van de gebruiker in nr. 1 standaard verwijderd.)

4. Relais tijd instellen: Draai S1 of S2 om de sluitingstijd van het relais in te stellen van 0,5 tot 60 seconden. Wanneer deze langer is dan 60 seconden, bevindt deze zich in de normaal open normaal gesloten toestand, het relais werkt wanneer de vingerafdruk wordt doorgegeven en vervolgens wordt het relais losgelaten wanneer de vingerafdruk opnieuw wordt doorgegeven, het relais werkt en wordt cyclisch losgelaten. Het relais is een contactuitgang, schakelsignaal, geen spanningsuitgang.

5. Gebruik: Druk op de vinger, het relais sluit nadat de vingerafdruk is doorgegeven en de sluitingstijd wordt bepaald door S1 of S2.


Opmerking:
1. Alle indicatielampjes zijn uit in de stand-bystatus en de lampjes branden in de werkstatus;
2. Als u het indicatielampje van de module wilt uitschakelen in de normaal open modus, houdt u een willekeurige SET-knop lang ingedrukt om drie keer een lange "Di" piep te horen. Herhaal deze actie om te openen.

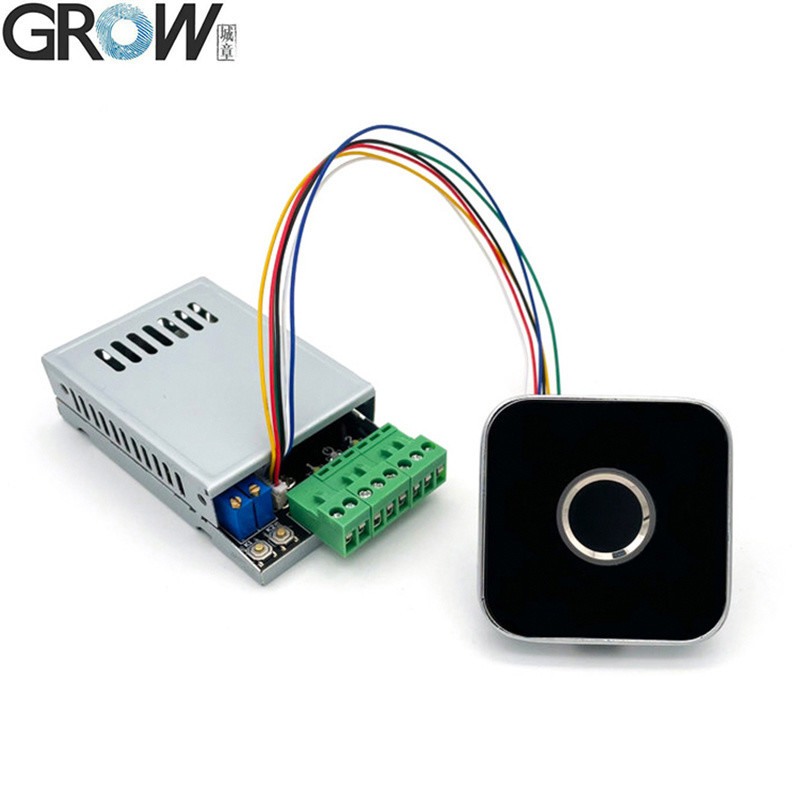

K220 kan samen met R502-A, R502-AW, R502-F, R503 vingerafdrukmodule worden gebruikt

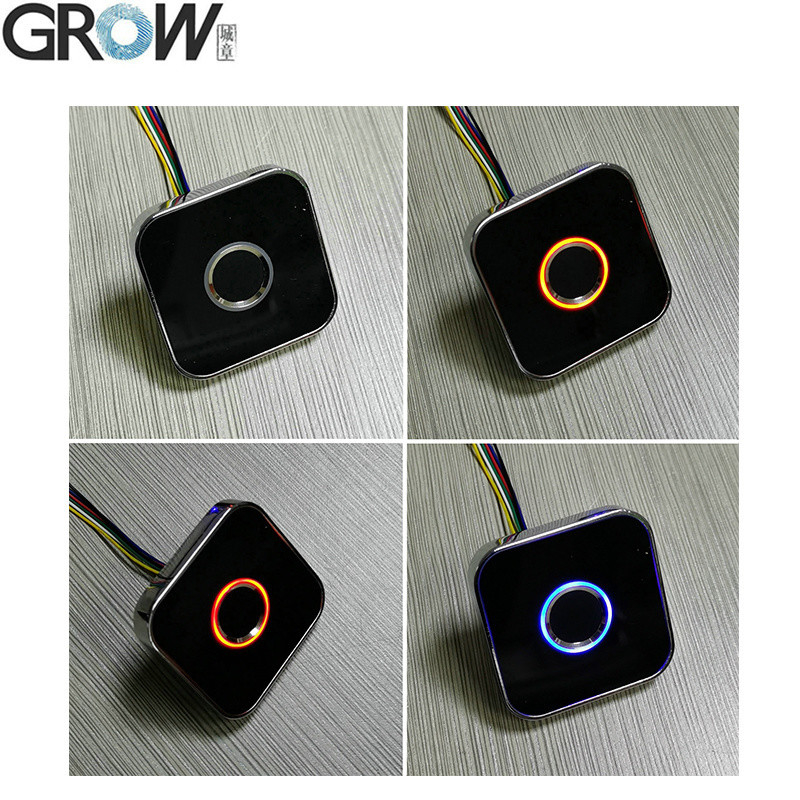

R502-AW Specificaties

Model
R502-AW
Type
Capacitieve vingerafdrukmodule
Interface
UART (TTL)
Resolutie
508 DPI
Spanning
DC 3.3V
Vingerafdrukcapaciteit
200
Detectiearray
192*192 pixels
Werkstroom
20mA
Stand-bystroom
Typische aanraakstand-byspanning: 3,3 V, Gemiddelde stroom: 2uA

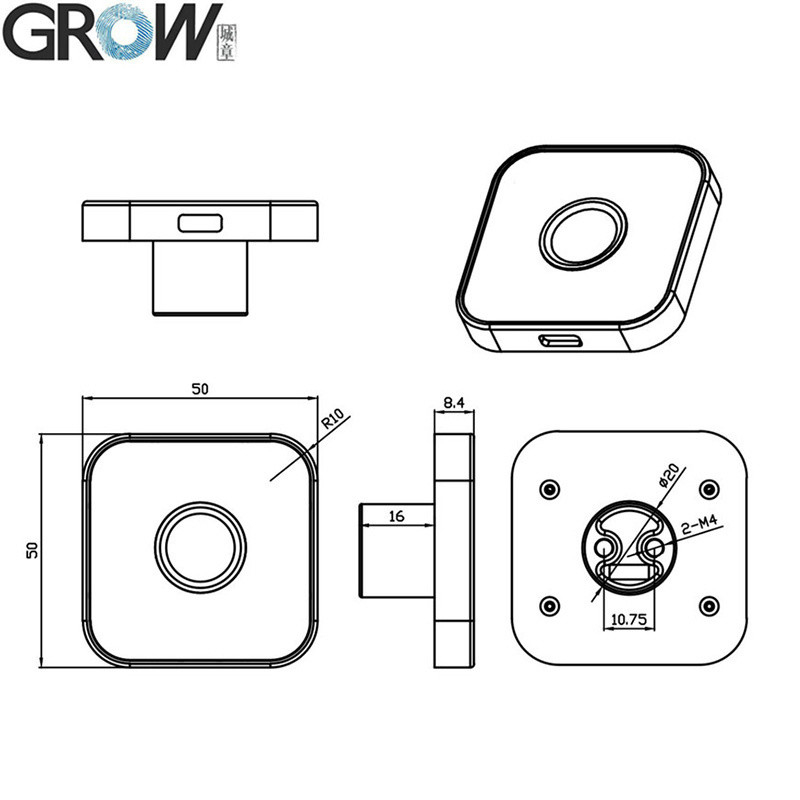

Externe afmetingen vingerafdrukmodule
50*50*8,4 (mm)
Effectief verzamelgebied
Diameter 15,5 (mm)
Behuizingsmateriaal
Zinklegering
Verbind besturingskaart
KS200/K202/K215-V1.3/KL216
Connector
SH1.0-6Pin
LED-besturing
JA
LED-kleur
Paars en blauw en rood
Scansnelheid
< 0,2 seconde
Verificatiesnelheid
< 0,3 seconde
Matching methode
1:1; 1:N
FRR
≤1%
FAR
≤0,001%
Werkomgeving
-20C ---60C
Werkvochtigheid
10-85%
Antistatische capaciteit
15KV
Slijtvastheid
1 miljoen keer
Communicatie baudrate (UART):
(9600 × N) bps waarbij N = 1 ~ 12 (standaard N = 6, dwz 57600bps)



Bestanden

·Bied gratis referentie SDK-bestanden voor Arduino, Android, .Net, Windows enzovoort.
·Bied gebruikershandleiding


K220 Operation Video op Youtube: https://youtu.be/YQXeH9AGbco

Als u SDK-bestanden nodig heeft, neem dan contact met ons op.




GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 1GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 2GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 3GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 4GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 5GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 6
GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 7GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 8GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 9
GROW K220+R502-AW Twee relais DC10-24V-uitgang met toegangscontrolebord voor administratie / gebruikersvingerprint 0.5s-60s Zelfvergrendeling 10
