Gedetailleerde informatie

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Fingerafdrukcapaciteit:	20
Power Supply:	DC 3.7-10V	Output:	1 seconde, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Werkstroom:	40-250mA, typische waarde: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Specificatie:	Stroomvoorziening: DC 3,7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Kleur:	Als beeld
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Aanpassing:	Beschikbaar Gepersonaliseerd verzoek
Shipping Cost:	about shipping cost and estimated delivery time.	Betalingswijze:	Aanvankelijke betaling Volledige betaling
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Markeren:	3.3V Fingerprint Control Board , 3.3V vingerafdrukscannermodule , High Level Output Fingerprint Control Board

Productomschrijving

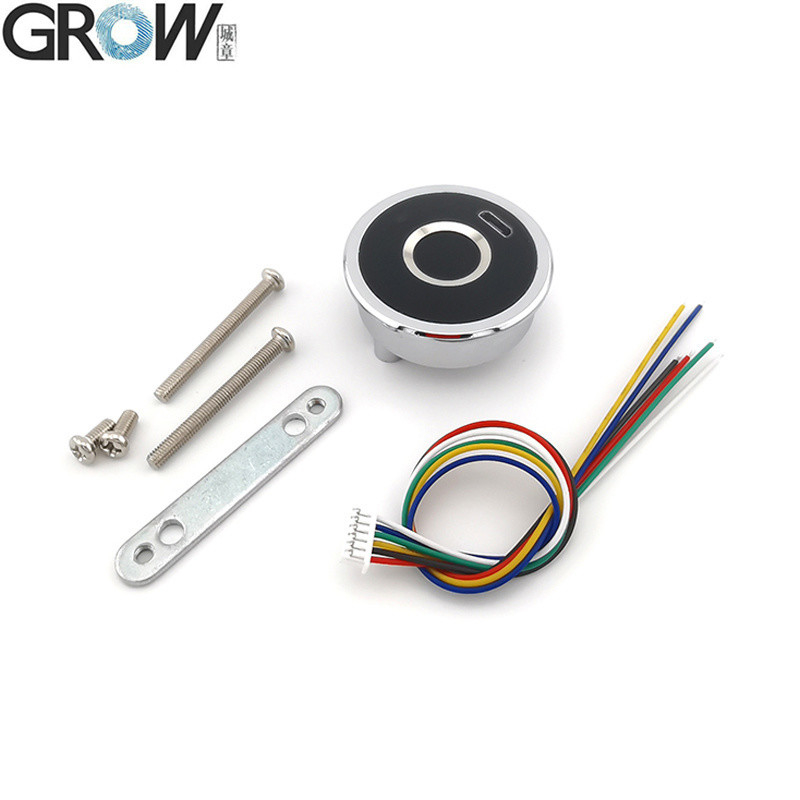

Grow KR501 High Level Output DC3.3-10V Fingerprint Control Module

Technische parameters

DC3.7-10V, High Level output, Output:1 seconde, 3.3V-500mA

·Vingerafdrukcapaciteit: 20

• Werkspanning: DC 3,7-10V

·Standby-stroom (exclusief externe apparatuur): 2,5-7uA typische waarde: 3uA

·Werkstroom (exclusief externe apparatuur): 40-250mA typische waarde: 45mA

·Uitgang: 1 seconde, 3.3V-500mA

·Alarm voor lage spanning: ≤ 4,8 V

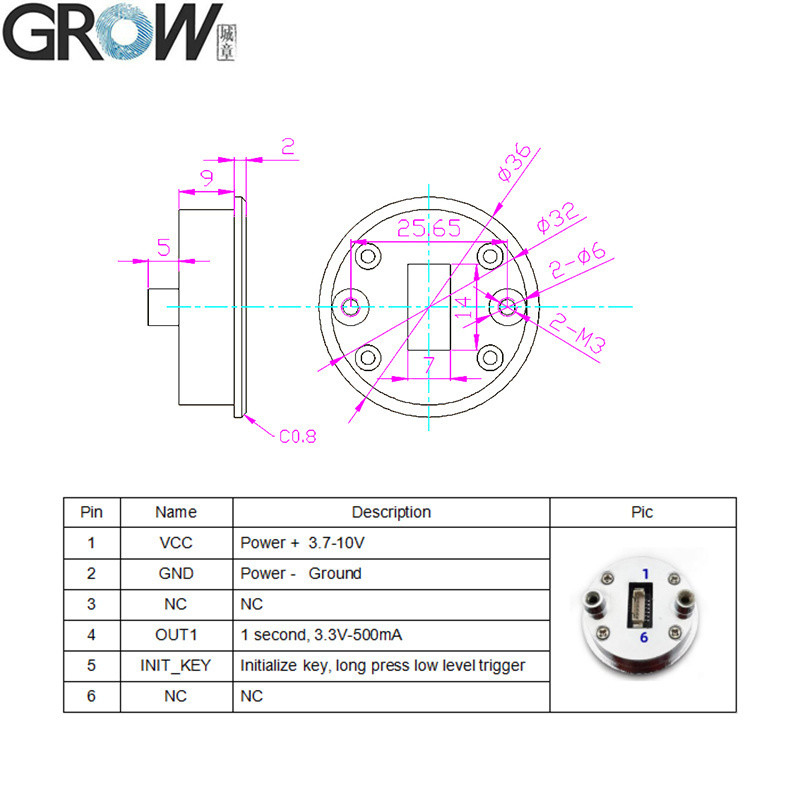

Pin Definitie:

Pinnetje	Naam	Beschrijving
1	VCC	Kracht +3.7-10V
2	GND	Kracht - Aarde
3	NC	NC
4	OUT1	1 seconde, 3.3V-500mA
5	Init_KEY	Initialiseer sleutel, lang druk op laag niveau trigger
6	NC	NC

Operatie-instructie

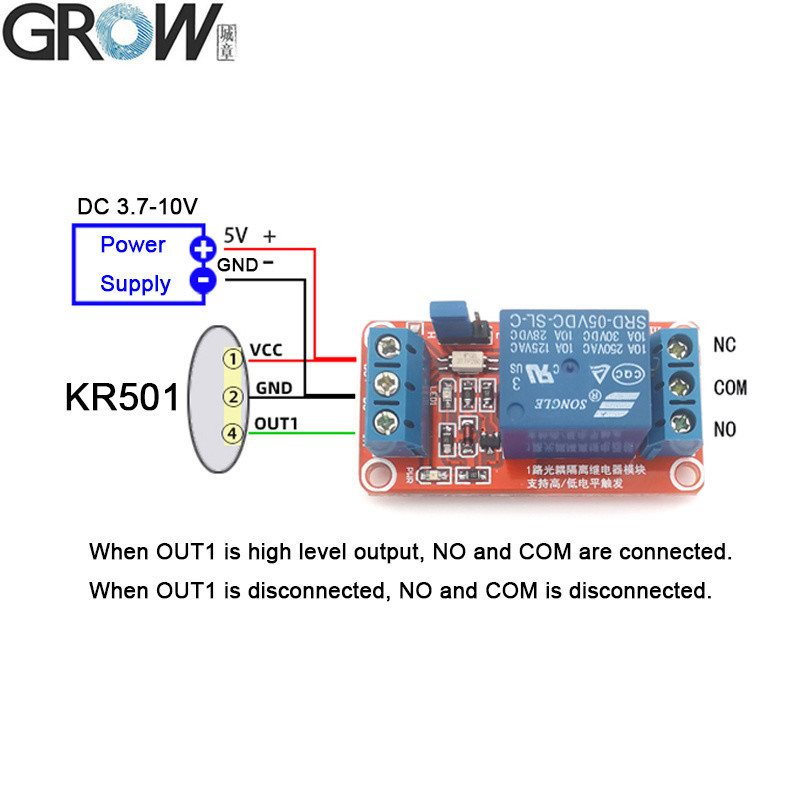

Nadat de vingerafdruk is doorgegeven, geeft de OUT1-pin een signaal met een spanning van 3,3 V en een stroom van 500 ma gedurende 1 seconde.

1Vingerafdrukken:Lang druk op de geregistreerde vingerafdruk ((In de eerste staat druk op elke vingerafdruk), totdat het blauwe indicatorlampje wordt ingeschakeld en muziek wordt gehoord, betekent dat het systeem in de staat van het register staat,druk op de vinger met meerdere keren in het gebied van de vingerafdrukverzamelingDe vingerafdrukken kunnen continu worden geregistreerd wanneer het systeem in register staat; als er geen behoefte is om meer vingerafdrukken toe te voegen,Wacht een paar seconden..

Opmerking:In de initialisatietoestand moet voor het eerst meer dan 2 correcte vingerafdrukken worden geregistreerd, dan kan het systeem uit de initialisatietoestand worden verwijderd.

2. Verwijder vingerafdruk ((Terug naar initialisatietoestand):

2.1 Lang drukken op de geregistreerde vingerafdruk, totdat het rode indicatorlicht aan gaat, betekent dat alle vingerafdrukken worden verwijderd en terugkeren naar de initialisatietoestand.

2.2 Gebruik de INIT_KEY-speld. Maak in de standby-toestand de INIT_KEY-speld aan de grond, totdat de rode indicator wordt ingeschakeld, hoor het geluid "Di-", sluit de aarding af, de indicator wordt groen,betekent dat alle vingerafdrukken worden verwijderd en terug naar de initialisatie staat.

label:

Plaats van herkomst:	China
Certificering:	CE

Min. bestelaantal:	1
Verpakking Details:	Verpakking
Levertijd:	Tijdstip van het hoogseizoen: binnen 15 werkdagen Tijdstip van het laagseizoen: binnen 15 werkdagen
Betalingscondities:	T/T, Paypal
Levering vermogen:	5000
